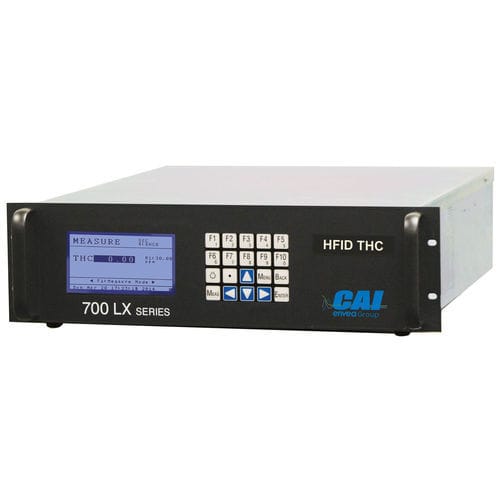

Gasanalysator 700 LX HFID

Gesamt-KohlenwasserstoffProzessKonzentration

Produktbeschreibung
Der ENVEA 700 LX HFID analysiert kontinuierlich die Gesamtkonzentration an Kohlenwasserstoffen in Gasproben mittels Flammenionisationsdetektion (FID) in einem beheizten Ofen (191 °C), ausgelegt für kontinuierliche Prozess- und Emissionsüberwachung.

Funktionsprinzip
Der Analysator enthält einen beheizten Ofen (191 °C) mit Brenner und optionaler beheizter Probenpumpe. Eine stabile Flamme wird durch geregelte Luft- und Wasserstoff- oder H2/He- bzw. N2-Gaszufuhr aufrechterhalten. Die Probe wird in der Flamme ionisiert; ein Spaltring-FID mit zwei Elektroden und ein hochohmiger, rauscharmer Elektrometer-Verstärker messen den Ionenstrom, der proportional zur Kohlenwasserstoffkonzentration ist.

Merkmale und Vorteile

• Messbereiche: 30 ppm bis 30.000 ppm (Methan-Skala) oder 0–10 bis 10.000 ppm (Propan-Skala)
• Automatische Kalibrierung und automatische Bereichswahl
• Schnelle Reaktionszeit: 90 % FS in ~3 s
• Elektronische Durchflussregelung und temperaturstabilisierter Detektor
• Automatische Brennstoff-/Luftabschaltung und umfassende Diagnostik
• Standardausgänge: Spannung, Strom, RS-232 AK, TCP/IP MODBUS

Optionen

• Interne beheizte Probenpumpe
• Internes Kalibrierungsmodul
• Magnetventile

Hauptanwendungen

• Überwachung der Verbrennungseffizienz
• Prozessgasanalyse
• Brennstoffzellentests
• Regelung von Turbinen und Generatoren
• Arbeitssicherheitsüberwachung
• Fahrzeug- und Motorabgasüberwachung

Technische Informationen
Detektor: Flammenionisationsdetektion (FID)
Reaktionszeit: 90 % FS in 3 Sekunden
Bereiche: Vier vom Benutzer definierbare Bereiche von 0–30 bis 30.000 ppm (CH4) oder 0–10 bis 10.000 ppm (C3H8)
Nachweisgrenze / Auflösung: 10 ppb Kohlenstoff
Wiederholbarkeit: Besser als 0,5 % FS
Linearität: Besser als 1 % FS
Genauigkeit: Besser als 1 % FS
Rauschen: Weniger als 1 % FS
Null- und Bereichsdrift: < 1 % FS pro 24 h
Probendurchfluss: Typisch 1,5–2,5 L/min
Luftanforderungen: Gereinigte Luft <1 ppm C oder synthetische Luft (300 cm³/min für H2/He; 400 cm³/min für H2)
Stromversorgung: 115/230 VAC ±10 %, 50/60 Hz, 750 W max
Display: 3" x 5" LED LCD
Abmessungen & Gewicht: 5¼ H x 19 B x 23 T (inches) / 50 lbs.

Charakteristika / Spezifikationen

• Modell: 700 LX HFID
• Messprinzip: Flammenionisationsdetektion (FID)
• Beheizbarer Ofen: 191 °C
• Messbereiche: Konfigurierbar bis 30.000 ppm
• Nachweisgrenze: 10 ppb C
• Ansprechzeit: 3 s (90 % FS)
• Schnittstellen: Spannung, Strom, RS-232 AK, TCP/IP MODBUS
• Probendurchfluss: ~1,5–2,5 L/min
• Stromversorgung: 115/230 VAC ±10 %, 50/60 Hz, 750 W max
