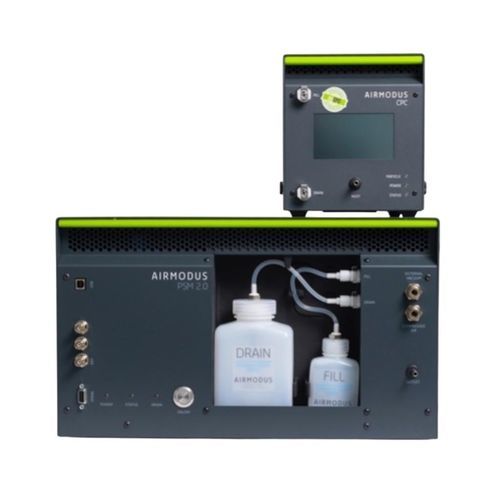

Nanopartikel-Messgerät / Kondensation A12 nCNC

für die Nanotechnikfür Forschungszweckeautomatisch

Übersicht
Der A12 nCNC ist ein Nano-Kondensationskern-Zähler (PSM 2.0 + CPC System), entwickelt zur Detektion neutraler und natürlicherweise geladener Partikel ab ~1 nm. Er klassifiziert 1–12 nm in Größenkanäle durch Scannen des PSM-Sättigerflusses und liefert in Kombination mit einem A-SMPS eine durchgehende Partikelgrößenverteilung von >1 nm bis 1000 nm für Forschung an neuen Partikeln und Aerosolstudien.

Hauptvorteile

• Kein Neutralisator erforderlich — direkte Messung neutraler Partikel
• Live-invertierte Größendistribution in MultiLogger mit automatischen Korrekturen
• Nahtlose Erweiterung mit A-SMPS für erweiterten Messbereich

Funktionen und Vorteile

• Sub-1 nm Erkennung (äquivalenter Aktivierungsdurchmesser ab 1,19 nm)
• Keine Partikelaufladung oder Neutralisator erforderlich
• 8 Standard-Größenkanäle (ACTRIS), bis zu 14 konfigurierbar
• Live-Inversion und Echtzeitdaten via MultiLogger
• Kompatibel mit ACTRIS Sub-10 nm Whitelist
• Konzentrationsbereich bis zu 1.000.000 #/cm³ (mit A30 bCPC Detektor)
• Automatisches Füll- und Ablasssystem für die Handhabung des Arbeitsfluids

Systembeschreibung
Der A12 nCNC koppelt einen Particle Size Magnifier (PSM 2.0) mit Diethylenglykol (DEG) als Arbeitsfluid an einen Kondensationspartikelzähler (CPC) (standardmäßig A30 bCPC, ~20 nm Cut-off). Der PSM wird durch Variieren des Sättigerflusses gescannt, um Größenkanäle zuzuweisen; der CPC zählt die Partikel. In Verbindung mit einem A-SMPS liefert das System kontinuierliche Größendistributionen von >1 nm bis 1000 nm für fortgeschrittene Aerosolforschung und NPF-Studien.

Konformität & Systemkomponenten

• ACTRIS Sub-10 nm Whitelist kompatibel
• PSM 2.0 mit Diethylenglykol (DEG) als Arbeitsfluid
• A30 bCPC Detektor (~20 nm Cut-off standard) oder A20 CPC Option für sehr saubere Umgebungen

Downloads
Datasheet verfügbar (Produktdatenblatt).

Technische Daten / Spezifikationen

• Messbereich: 1 – 12 nm (A12 nCNC); CPC Detektor einzeln bis ~1000 nm
• 50% Cut-off: wählbar (z. B. äquivalenter Aktivierungsdurchmesser 1.19 – 12 nm)
• Größenkanäle: 8 Standard (ACTRIS), bis zu 14 konfigurierbar
• Konzentrationsbereich: 0 – 1.000.000 #/cm³ (mit A30 bCPC)
• Aerosol-Probenstrom: 2,5 L/min (Probenstrom zum CPC: 1 L/min)
• Ansprechzeit: t95 < 2 s
• PSM Arbeitsfluid: Diethylenglykol (DEG, >99%)
• CPC Arbeitsfluid: n-Butanol (>99%)
• Probenbedingungen: Druck 90–105 kPa; RH 0–95% (bei RH >40% mit trockenem Luft verdünnen via AFC/CSI)
• Umgebungsbedingungen: Temperatur 15–30°C; Druck 90–105 kPa; RH 0–95%
• Externer Vakuumbedarf: 100–350 mbar (NTP)
• Externer Druckluftbedarf: 1,5–2,5 bar (NTP), partikelfrei/ölfrei/wasserfrei, Taupunkt <0°C
• Kommunikation (PSM): RS-232, USB Type-B, Analogausgang (BNC, 0–10 V)
• Kommunikation (CPC): RS-232, USB, Ethernet RJ45, Analogausgang, Impulsausgang
• Software: MultiLogger (Echtzeitsteuerung, Datenaufzeichnung, Live-Inversion); AirmodusAnalyze für erweiterte Analyse
• PSM 2.0 Abmessungen / Gewicht: 290 × 450 × 465 mm (H × B × L), 17,0 kg
• A30 CPC Abmessungen / Gewicht: 190 × 170 × 250 mm, 4,9 kg
• Gesamtsystem: ~21,9 kg; max. Leistung ~380 W (PSM ~280 W + CPC ~100 W)
• Versandbedingungen: Temperatur 0–40°C; RH <95% nicht kondensierend. Trocken und aufrecht versenden.
• Hinweise: CPC-Detektor (A30 bCPC oder A20 CPC) standardmäßig mit ~20 nm Cut-off; nur n-Butanol (PG-Varianten nicht unterstützt); Nafion-Trockner für <12 nm nicht empfohlen (diffusionsbedingte Verluste).
