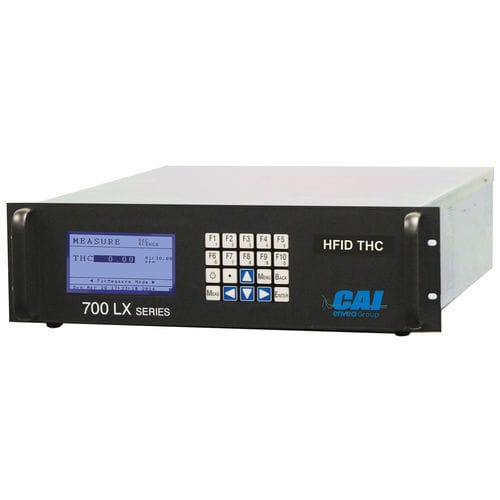

Methan-Analysator 700 LX MHFID

Gesamt-KohlenwasserstoffProzessKonzentration

Beschreibung Der ENVEA 700 LX MHFID ist ein kontinuierlicher Flammenionisationsdetektor (FID) zur Messung von Methan oder Gesamt-Kohlenwasserstoffen (THC) in Gasproben. Das Gerät verfügt über einen beheizten Ofen (191 °C), einen Brenner und eine optional beheizte Probepumpe und liefert schnelle, empfindliche und stabile Messwerte für die industrielle Überwachung und Prozesssteuerung.

Funktionsprinzip Eine geregelte Flamme, betrieben mit Luft und Wasserstoff (oder Wasserstoffmischung), ionisiert die Probe. Die entstehenden Ionen werden zwischen zwei Elektroden gesammelt; der gemessene Ionstrom ist direkt proportional zur Kohlenwasserstoffkonzentration. Der beheizte Ofen verhindert Kondensation und stabilisiert die Messung bei Probentemperaturen bis 191 °C.

Merkmale und Vorteile

• Wählbare Messung: nur Methan oder Gesamt-Kohlenwasserstoffe (THC)
• Empfindlichkeit von ≈30 ppm bis 3 % FS als Methan
• Vier benutzerdefinierbare Bereiche (z. B. 0–30 bis 0–30.000 ppm als CH4)
• Schnelle Ansprechzeit: 90 % FS in ~3 s
• Auto-Kalibrierung und automatische Bereichswahl
• Elektronische Durchflussregelung und temperaturstabilisierter Detektor
• Automatische Brennstoff-/Luftabschaltung und umfassende Diagnostik
• Standardausgänge: Spannung, Strom, RS-232 (AK-Protokoll), TCP/IP (MODBUS und AK-Protokoll)

Optionen

• Interne beheizte Probenpumpe
• Interne Magnetventile
• 19-Zoll-Rack-Montageschienen

Hauptanwendungen

• Überwachung der Verbrennungswirkungsgrad
• Prozessgasanalyse und -regelung
• Brennstoffzellenprüfung und -analyse
• Regelung von Turbinen/Generatoren
• Arbeitssicherheit und Lecksuche
• Überwachung von Industrie- und Fahrzeugemissionen

Technische Daten

• Modell: ENVEA 700 LX MHFID
• Detektor: Flammenionisationsdetektion (FID)
• Ansprechzeit: 90 % FS in ~3 s
• Bereiche: 4 konfigurierbare Bereiche (typ. 0–30 bis 0–30.000 ppm CH4; 0–10 bis 0–10.000 ppm C3H8)
• Auflösung / Nachweisgrenze: 10 ppb C
• Wiederholbarkeit: <0,5 % FS
• Linearität / Genauigkeit: <1 % FS
• Rauschen: <1 % FS
• Null- & Bereichsdrift: <1 % FS pro 24 h
• Proben-Durchflussrate: typ. 1,5–2,5 L/min
• Luftanforderungen: gereinigte Luft <1 ppm C oder synthetische Luft (300 cm³/min für H2/He; 400 cm³/min für H2)
• Lufteinlassdruck: 25 psig
• Ausgänge: Spannung, Strom, RS-232 AK, TCP/IP MODBUS & AK-Protokoll
• Display: 3" x 5" LED/LCD
• Proben-/Ofentemperatur: bis 191 °C (nicht kondensierend)
• Umgebung: 5 °C bis 40 °C, <90 % r.F. (nicht kondensierend)
• Aufwärmzeit: ~1 Stunde
• Anschlüsse: 1/4" Rohr
• Stromversorgung: 115/230 VAC (±10 %), 50/60 Hz, max. 750 W
• Maße & Gewicht: 5¼ H x 19 B x 23 T (Inches) / ~50 lbs

Zulassungen & Downloads CE‑Kennzeichnung und ETL gelistet (entspricht UL 61010-1 / zertifiziert nach CAN/CSA C22.2 Nr. 61010-1). CEMS-Katalog (PDF) verfügbar in den Produktdownloads.
