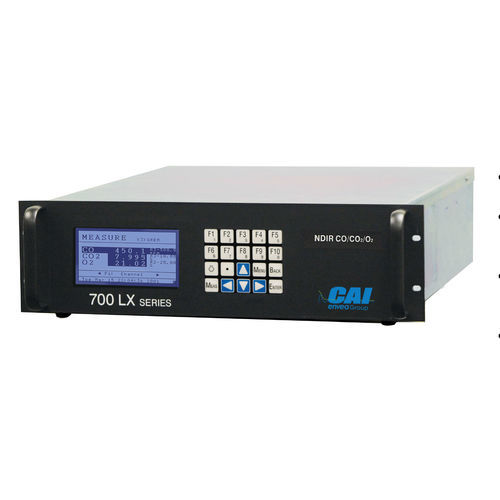

Gasanalysator 700 LX

ProzessKonzentrationInfrarot-Absorption

Übersicht
Der ENVEA 700 LX NDIR Analysator führt Messungen basierend auf den infrarot‑Absorptionseigenschaften von Gasen durch. Er nutzt einen modulierten Infrarotstrahl und einen mikroströmungsbasierten Zweikammer‑Detektor, um stabile und reproduzierbare Konzentrationswerte für IR‑aktive Gase zu liefern; Sauerstoff wird mittels paramagnetischer oder Brennstoffzellen‑Technologie gemessen.

Messprinzip
Ein moduliertes IR‑Signal durchläuft die Probenzelle, wobei ein Teil der Energie durch das Zielgas absorbiert wird. Der abgeschwächte Strahl trifft auf einen mikroströmungsbasierten Zweikammerdetektor, der mit dem Zielgas gefüllt ist; der Druckunterschied zwischen den Kammern erzeugt einen kleinen Durchfluss, der von einem Mikroströmungssensor gemessen und in ein Ausgangssignal umgesetzt wird. O₂‑Werte werden in Prozent angezeigt.

Merkmale und Vorteile

• Messbereich IR: von niedrigen ppm bis 100 % FS; O₂: 0–1 % (paramagnetisch) bis 0–100 %
• Mehrkomponentenfähigkeit: bis zu drei IR‑Kanäle oder zwei IR‑Kanäle plus O₂
• Automatische Kalibrierung und Bereichsauswahl
• Schnelle Ansprechzeit mit Temperatur‑ und Druckkompensation
• Robustes Linux‑basiertes Betriebssystem
• Fernbedienung und Überwachung über RS‑232, TCP/IP oder digitale Eingänge
• Umfangreiche Diagnosen und Standardausgänge (Spannung, Strom, RS‑232 AK, TCP/IP, MODBUS oder AK‑Protokolle)

Optionen

• Interne Probenpumpe
• Probendurchflussregelung
• Mehrere Probenströme
• 19" Rackmontageschienen

Hauptanwendungen

• Verbrennungseffizienz
• Prozessgasanalyse
• Brennstoffzellenanalyse
• Regelrückführung für Turbinen/Generatoren
• Personenschutz
• Fahrzeugemissionstests

Zulassungen / Konformität

• Entspricht UL 61010‑1 (zertifiziert nach CAN/CSA C22.2 Nr. 61010.1)
• U.S. EPA Konformität: 40 CFR PART 1065
• ECE R49‑06 konform

Technische Merkmale / Spezifikationen

• Gemessene Gase: CO, CO₂, CH₄, SO₂, NO (NO mit externem NOx‑Wandler) und O₂
• O₂ Bereiche: 0–1 % (paramagnetisch) bis 0–100 % FS, vier konfigurierbare Bereiche
• IR Analyseverfahren: Nicht‑dispersives Infrarot (NDIR)
• Detektortyp: Mikroströmung (Zweikammer)
• NDIR Bereiche: 10:1
• Auflösung: typ. 0,1 % FS
• Wiederholbarkeit: < 0,5 % FS
• Linearität: < 1,0 % FS (werkseingestellte Bereiche)
• Genauigkeit / Präzision: typ. < 1 % FS
• Rauschen: < 1 % FS
• Null/Skalen‑Drift: < 1 % FS pro 24 h
• Null/Skalen‑Einstellung: über Frontpanel, TCP/IP, RS‑232 oder digitalen Eingang
• Probevolumenstrom: 0,5–2,0 L/min
• Probentemperatur: bis 50 °C (nicht kondensierend)
• Umgebungstemperatur: 5–40 °C
• Abmessungen (H×B×T): 134 × 483 × 584 mm
• Gewicht: 13,6–20 kg (je nach Konfiguration)
