Nanopartikel-Messgerät / Kondensation A-SMPS

LaborTisch

Produktübersicht

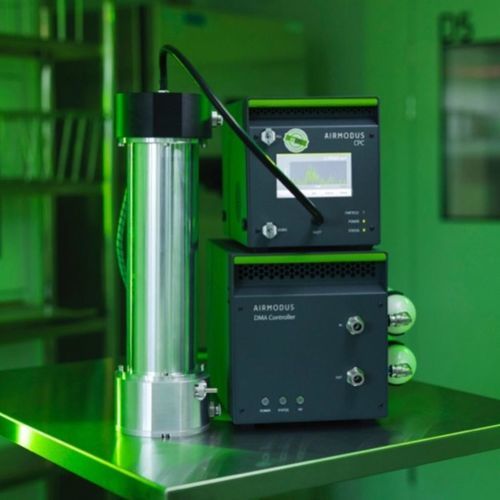

Der Airmodus A‑SMPS ist ein Scanning Mobility Particle Sizer, der einen Hauke‑Typ DMA mit einem Airmodus CPC kombiniert. Er ermittelt Partikelanzahl‑Größenverteilungen von Aerosolen mithilfe eines vollständig transparenten, open‑source Inversionsalgorithmus. Das System ermöglicht lückenlose Messabdeckung (nahtlose Erweiterung mit dem A12 nCNC) und ist auf Erfüllung der CEN/TS 17434‑Anforderungen ausgelegt; die Aufnahme in die ACTRIS‑Whitelist ist beantragt und innerhalb der Garantiezeit abgesichert.

CPC‑Detektorauswahl

• A20‑CEN bCPC: ACTRIS + CEN konform (nominal 10 nm)
• A30‑CEN: CEN konform, kompakte Alternative (nominal 10 nm)
• A20‑UF: Erweiterter Bereich bis ~5 nm (S‑Kurve unterhalb der SMPS‑Spanne — vernachlässigbarer Effekt)

Merkmale und Vorteile

• Open‑source Inversionsalgorithmus für transparente Datenverarbeitung
• Eine DMA‑Säule deckt 5–1000 nm ab (abhängig vom CPC)
• Geschlossener Mantelstrom (closed‑loop) — keine externe Pumpe für die SMPS‑Plattform erforderlich
• Feldkalibrierung von CCN‑Instrumenten möglich (in Kombination mit Atomizer)
• Ausgelegt für CEN/TS 17434‑Konformität mit kompatiblen CPCs
• ACTRIS‑Whitelist‑Antrag unterstützt — Genehmigung innerhalb der Garantiezeit garantiert
• Nahtlose Erweiterung auf >1 nm mit A12 nCNC
• Verschiedene CPC‑Optionen zur Anpassung der Messaufgabe

Anwendungen und Einsatz
Geeignet für Laboranwendungen und Außeneinsatz an Feldstationen. In Kombination mit dem A12 nCNC liefert das A‑SMPS lückenlose Partikelgrößenverteilungen von >1 nm bis 1000 nm. Es kann als Feldkalibriersystem für CCN‑Instrumente dienen, wenn es mit einem Zerstäuber verbunden wird.

Technische Informationen (Tabelle)
Messbereich: 5–1000 nm (abhängig vom CPC); CEN‑konformer Bereich: 10–800 nm.
Kalibrierte Konzentration: 0–100.000 #/cm³ (Einzelzählung); bis zu 500.000 #/cm³ je nach CPC. Gesamtmessbereich bis 10^7 #/cm³.
Probenstrom (Aerosol): 1 L/min (Standard); weitere Ströme abhängig vom CPC.
Schutzgasstrom (Sheath): 2–15 L/min (closed‑loop Steuerung).
DMA‑Typ: Hauke‑type (ACTRIS Modell), vertikal oder horizontal betreibbar.
HV‑Quelle: 5–10.000 V, beide Polaritäten.
Arbeitsfluid: abhängig vom CPC (Butanol oder Propylenglykol).
Probenbedingungen: Druck 70–105 kPa; RH 0–95% ohne Kondensation.
Umgebungsbedingungen: Temperatur 15–35°C; Druck 70–105 kPa; RH 0–95% ohne Kondensation.
Kommunikation: Analog I/O (BNC 0–10 V), Pulse out (BNC), USB Type B.
Software: Airmodus MultiLogger One4All mit open‑source Inversion.
Kompatible CPCs: A20‑CEN, A30‑CEN, A20‑UF, A20‑HF, A23.
Externer Vakuumanschluss: Nicht erforderlich für SMPS‑Plattform (closed‑loop). CPC benötigt eigenes Vakuum.
Stromversorgung: Externes Netzteil 100–240 VAC 50/60 Hz, max. 220 W; Ausgang 12 VDC, 21 A.
Abmessungen & Gewicht: 465 × 350 × 465 mm (H×B×L); 24,0 kg (System inkl. CPC). 19" Rackversion auf Anfrage.
Neutralisator: Erforderlich für SMPS‑Messung. Ni‑63 95 MBq (Standard) oder X‑ray 4,9 kV (Entwicklung); separat erhältlich.
Versandbedingungen: Temperatur 0–40°C; RH <95% nicht kondensierend. Trocken und aufrecht versenden.

Zulassungen & Zertifikate

• CEN/TS 17434 (mit A20‑CEN oder A30‑CEN Detektor)
• ACTRIS‑Whitelist beantragt — Genehmigung innerhalb der Garantiezeit garantiert

Technische Spezifikationen

• Modell: A‑SMPS
• Herstellerplattform: Airmodus
• Teilchengrößenmessung: 5–1000 nm (abhängig vom CPC); CEN: 10–800 nm
• Probenstrom: 1 L/min (Standard)
• Schutzgasstrom: 2–15 L/min (closed‑loop)
• Zählkonzentration: 0–100.000 #/cm³ (Einzelzählung); bis zu 500.000 #/cm³ je nach CPC; gesamt bis 10^7 #/cm³
• DMA‑Typ: Hauke‑type (ACTRIS Modell)
• HV‑Bereich: 5–10.000 V (±)
• Arbeitsfluid: Butanol oder Propylenglykol
• Schnittstellen: Analog I/O, Pulse out (BNC), USB Type B
• Software: Airmodus MultiLogger One4All
• Stromversorgung: 100–240 VAC 50/60 Hz, max 220 W; Ausgang 12 VDC 21 A
• Abmessungen (H×W×L): 465 × 350 × 465 mm; Gewicht: 24,0 kg (inkl. CPC)
• Neutralisator: Ni‑63 95 MBq (Standard) oder X‑ray 4,9 kV (Option)
