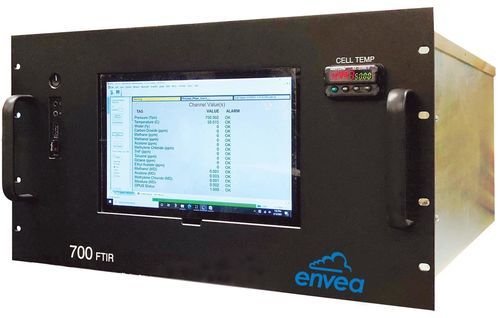

Gasanalysator 700 FTIR

Überwachungfür GetränkeProzess

Produktübersicht
Der 700 FTIR Analysator ermöglicht schnelle und präzise Messungen nahezu aller Gase im Infrarot-Absorptionsspektrum. Basierend auf der Fourier-Transform-Infrarotspektroskopie (FTIR) absorbieren asymmetrische gasförmige Moleküle IR-Strahlung, wodurch sich molekulare Bindungen dehnen, biegen oder drehen; diese Absorption wird zur gleichzeitigen Messung und Quantifizierung mehrerer chemischer Komponenten genutzt.

Merkmale und Vorteile

• Schnelle und gleichzeitige Messung von bis zu 20 Parametern
• Entwickelt für die Messung nasser und korrosiver Probengase, auch in Spurenkonzentrationen
• Geeignet für Heiß-/Feuchtmessung löslicher Gase wie HCl, HF, NH3
• Sehr gute Kalibrierungsstabilität
• Automatische Korrektur spektraler Interferenzen
• Hohe Genauigkeit und Zuverlässigkeit
• Robustes Design; unempfindlich gegenüber Vibrationen
• Geringer Wartungsaufwand

Hauptanwendungen

• Prozesssteuerung
• Schornsteinabgase (CEM/MACT)
• VOC-Reduzierung / Überwachung der Abscheider-Effizienz
• Fahrzeugemissionen
• Überwachung von Ammoniakemissionen
• Gasreinheit
• Agrarische Emissionen
• Treibhausgase
• Biomasse-/Deponiegasanalyse
• CO₂-Analyse in Getränken
• Überwachung der Verbrennungseffizienz
• DRE – Überwachung der Zerstörungs-/Reduktionsleistung
• Kundenspezifische Anwendungen

Technische Informationen (Tabelle)
Analysemethode: Fourier-Transform-Infrarot (FTIR)
Komponenten: Mehrere Gase
Pfadlänge: 10,2 m
Volumen: 550 cm3
Abmessungen (in.): 19W x 11H x 28D
Maximale Auflösung: 0,8 cm-1
Temperatur der Messzelle: 50 °C oder 191 °C
Durchflussbereich: 1 – 10+ l/min
Empfohlener Durchfluss: 3,5 l/min
Am geeignetsten für: PPB bis niedrige Prozentwerte
Wiederholbarkeit: In der Regel innerhalb ±1 % bei 100× LOD
Nullpunktdrift: ±1 % des Messbereichs
Spannungsdrift: ±1 % des Messbereichs
Linearität: 10.000× LOD oder besser
Untere Nachweisgrenze: niedrige bis mittlere ppb-Werte
Ansprechzeit: 10 Sekunden
Interferometerauflösung: 0,8 cm-1
Messzelle: 316 SS
Stromversorgung: 115/230 VAC, 50–60 Hz
Digitale Ausgänge: Modbus TCP/IP, 0–10 VDC, 4–20 mA
Gewicht: ca. 46 kg (100 lbs)
Betriebstemperatur: 50 °C oder 191 °C
Referenzlaser: Diode
Strahlungsquelle: Siliziumkarbid

Eigenschaften / Spezifikationen

• Analysemethode: FTIR (Fourier-Transform-Infrarotspektroskopie)
• Messbare Komponenten: Mehrere Gase (multikomponentfähig)
• Max. Anzahl Parameter gleichzeitig: bis zu 20
• Pfadlänge Messzelle: 10,2 m
• Messzellenvolumen: 550 cm3
• Interferometerauflösung: 0,8 cm-1
• Optionen Gaszellentemperatur: 50 °C oder 191 °C
• Durchflussbereich: 1 – 10+ l/min (empfohlen 3,5 l/min)
• Empfindlichkeitsbereich: PPB bis niedrige Prozentwerte
• Untere Nachweisgrenze: niedrige bis mittlere ppb
• Ansprechzeit: ca. 10 s
• Wiederholbarkeit: typ. ±1 % bei 100× LOD
• Drift (Null/Span): ±1 % des Messbereichs
• Messzellenmaterial: 316 SS
• Referenzlaser: Diode
• Strahlungsquelle: Siliziumkarbid
• Stromversorgung: 115/230 VAC, 50–60 Hz
• Digitale Ausgänge: Modbus TCP/IP, 0–10 VDC, 4–20 mA
• Gewicht: ca. 46 kg
