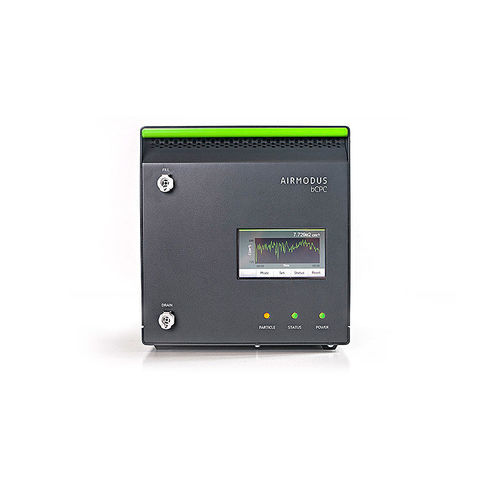

Partikelzähler für Flüssigkeiten A20-UF bCPC

digitalKondensationEthernet

Overview
Der A20-UF bCPC ist ein Kondensationspartikelzähler (CPC) für ultrafeine Partikel und kann Aerosolpartikel bis 3 nm erfassen. Er ist in der ACTRIS UF Whitelist aufgeführt und eignet sich für Messungen, die ein vollständiges Zählen ultrafeiner Partikel bei 3 nm erfordern.

Funktionsprinzip
Kondensationspartikelzähler vergrößern Nanopartikel in einem Saturator–Kondensator-System auf optisch detektierbare Größen und zählen diese. Der A20-UF kann in dualCPC-Konfigurationen betrieben werden und als Detektor-CPC für PSM-Instrumente dienen. Die Datenerfassung erfolgt über Airmodus MultiLogger mit nativer ACTRIS-Datenformat-Unterstützung.

Konformität

• ACTRIS UF whitelist
• EN 16976:2024
• dualCPC-konform

Individuelle Zählung und Kalibrierung
Kalibrierungsalgorithmen sind vollständig transparent und veröffentlicht. Die Nachweiswirkungs-Kurve ist verfügbar und ermöglicht rückverfolgbare Kalibrierungen. Algorithmen unterstützen die Einzelpartikelzählung und liefern Kalibrierungsmetadaten zur Rückverfolgbarkeit.

Merkmale und Vorteile

• 3 nm Cut-off (Dp50% ~2.8–3.8 nm)
• Vollständig offener Kalibrierungsalgorithmus
• Sehr geringe Fehlzählungen und niedriges Rauschen
• Erweiterte Signal- und Systemdiagnostik
• dualCPC-kompatibel
• BlockSafe Einlasssystem

Anwendungen
Geeignet für ACTRIS-Stationen, atmosphärische und Aerosolforschung, Reinraumüberwachung sowie Laboranwendungen, die ein Zählen ultrafeiner Partikel bis 3 nm erfordern.

Technische Informationen
Partikelgrößenbereich: 3 nm – 2,5 µm (Butanol)*
Cut-off (Dp50%): 2.8–3.8 nm (Silberpartikel); Dp90% < 10 nm
Konzentrationsbereich: 0 – 150.000 #/cm³ (Einzelpartikelzählung)**
Aerosol-Einlassfluss: Nennfluss 1,05 lpm ±5%
Aerosol-Probenfluss: Nennfluss 1,05 lpm (voller Durchfluss durch Optik)
Ansprechzeit: t95 < 1,15 s
Fehlzählungen: < 0,001 #/cm³
Arbeitsfluid: n-Butanol (>99,5%)
Probebedingungen: Druck 75–105 kPa; Taupunkt < 10°C***
Umgebungsbedingungen: Temperatur 15–35°C; Druck 75–105 kPa; RH 0–95%
Kommunikation: Analogausgang (BNC, 0–10 V), Puls-Ausgang (BNC), RS-232, Ethernet RJ45, USB-B
Diagnostik: Durchfluss, Saturator/Kondensator/Optik-Temperaturen, Flüssigkeitsstand, Düsendruck, Druck am kritischen Orifice, Laserstrom, Pulsqualität
Anschlüsse: Einlass 1/4" V4A-Rohr; externer Vakuumanschluss 1/4" V4A-Rohr (eingebaute Pumpe auf Anfrage)
Software: Airmodus MultiLogger (Windows 10+)
Externer Vakuumbereich: 100–400 mbar bei NTP (oder <40% des Einlassdrucks)
Stromversorgung: Externes Netzteil 100–240 VAC 50/60 Hz, max. 160 W; Betrieb 100 W; Ausgang 12 VDC 11,5 A
Abmessungen & Gewicht: 260 × 230 × 400 mm (H × B × T), 8,5 kg
Transport: Temperatur 0–40°C; RH <95% ohne Kondensation; stehend versenden.
* Cut-off angegeben als mobilitätsäquivalenter Durchmesser (Silberpartikel). PG-Variante erreicht ~4 nm.
** Kalibrierbereich.
*** Taupunkt < 10°C (strenger als CEN-Variante). Aerosol-Trockner für ACTRIS-Konfigurationen empfohlen.

Technische Spezifikationen

• Modell: A20-UF bCPC
• Nachweisgrenze: bis 3 nm (Dp50% ~2.8–3.8 nm)
• Messbereich Partikelgröße: 3 nm – 2,5 µm (Butanol)
• Konzentrationsbereich: bis 150.000 #/cm³ (Einzelpartikelzählung)
• Nennfluss: 1,05 lpm (Einlass & Probe)
• Ansprechzeit t95: < 1,15 s
• Fehlzählungen: < 0,001 #/cm³
• Arbeitsfluid: n-Butanol (>99,5%)
• Kommunikation: 0–10 V analog, Puls, RS-232, Ethernet, USB-B
• Diagnostik: umfassende interne Diagnosen
• Stromversorgung: externes Netzteil 100–240 VAC, Betrieb 100 W (Ausgang 12 VDC 11,5 A)
• Abmessungen/Gewicht: 260 × 230 × 400 mm, 8,5 kg
• Standards: ACTRIS UF whitelist, EN 16976:2024, dualCPC-kompatibel
