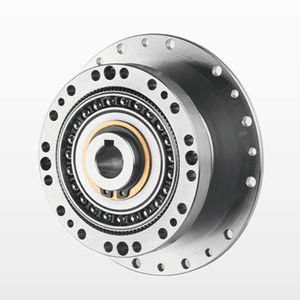

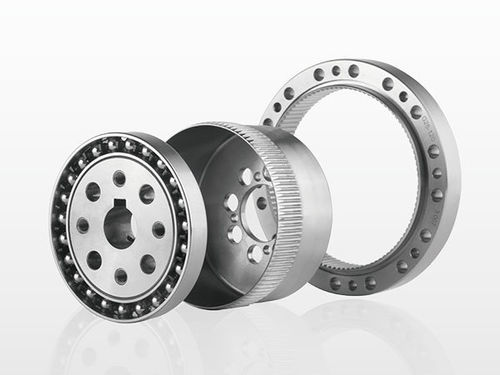

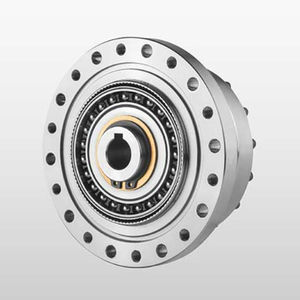

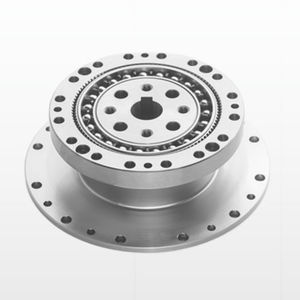

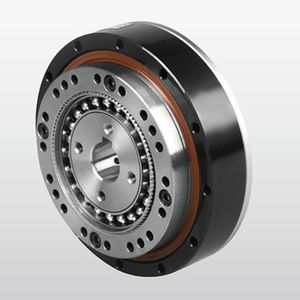

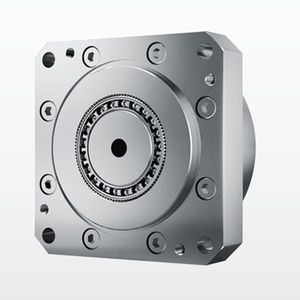

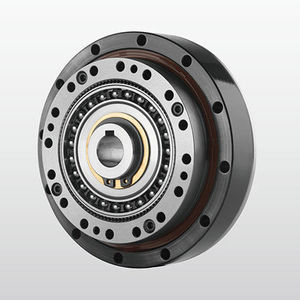

Well-Servogetriebe NCGS-C-Ⅰ

koaxial5 - 10 Nm10 - 20 Nm

Produktübersicht
Harmonisches Wellengetriebe DESBOER NCGS-C-Ⅰ Series. Verfügbare Größen: 14, 17, 20, 25, 32, 40. Übersetzungsverhältnisse: 30, 50, 80, 100, 120, 160 (andere auf Anfrage). Spiel typ. ≤20 arcsec. Nenn-Ausgangsdrehmomentbereich: 7–382 Nm je nach Modell.

Bestellhinweise

• ① Modellbezeichnung (Seriencode wie NLGS, NCGS, NCGD, NLGD, NLGST).
• ② Größen-Code (14, 17, 20, 25, 32, 40).
• ③ Übersetzungsverhältnis (Beispiele: 30, 50, 80, 100, 120, 160).
• ④ Struktur-Code (siehe Bestelltabelle für Strukturoptionen).
• ⑤ Wellengenerator-Typ: C = Bauteiltyp, U = kombinierter Typ.
• ⑥ Kundenspezifikation: Projektcode (z. B. E001) für Sonderausführungen.
• Produktions-/Werkscode und Flexspline-Optionen: N = Werkscode; Flexspline-Form: L = Top‑Hat, C = Cup; Flexspline-Länge: S = Standard, D = Kurz; Hochmoment-Design: G = Hochmoment, leer = Standard; Spezialstruktur: T = Drei-Wellen-Generator.

Hauptmerkmale

• Hohe Präzision: Mehrere Zähne verzahnen gleichzeitig in zwei 180° symmetrischen Bereichen, wodurch Zahnfehler-Einflüsse reduziert und hohe Positions- und Drehgenauigkeit erreicht werden.

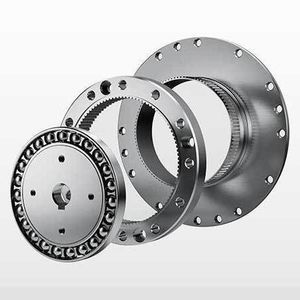

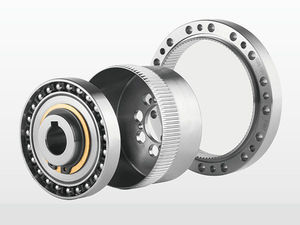

• Hohe Übersetzungsverhältnisse: Einstufige Strain‑Wave‑Übertragung erreicht i = 30–500 mit kompakter Drei‑Teil‑Koaxialkonstruktion.
• Hohe Tragfähigkeit: Zahnflächengelenk und Mehrfachverzahnung reduzieren die Flächenbelastung im Vergleich zu vielen konventionellen Übertragungen.
• Kompakt und leicht: ermöglicht Miniaturisierung gegenüber herkömmlichen Getrieben.
• Hoher Wirkungsgrad und lange Lebensdauer bei richtiger Auslegung und Wartung.
• Sanfter Lauf mit geringem Stoß und geringer Geräuschentwicklung.

Getriebe technische Daten (ausgewählte Modellangaben)
Tabellenüberschriften: Modell | Übersetzungsverhältnis | Nennmoment bei 2000 U/min Eingang (Nm) | Max. zulässiges Moment beim Start/Stopp (Nm) | Max. zulässiges mittleres Lastmoment (Nm) | Max. kurzfristig zulässiges Moment (Nm) | Max. zulässige Eingangsdrehzahl (rpm) | Zulässige mittlere Eingangsdrehzahl (rpm) | Anlaufmoment (cNm) | Spiel (arcsec) | Lebensdauer (Stunden) | Gewicht (Kg)

NCGS-32
NCGS-32 | 50 | 99 | 281 | 140 | 497 | 4800 | 3500 | 34 | ±20 | 10000 | 0.89
NCGS-32 | 80 | 153 | 395 | 217 | 738 | 4800 | 3500 | 21 | ±20 | 15000 | 0.89
NCGS-32 | 100 | 178 | 433 | 281 | 841 | 4800 | 3500 | 20 | ±20 | 15000 | 0.89
NCGS-32 | 120 | 178 | 459 | 281 | 892 | 4800 | 3500 | 17 | ±20 | 15000 | 0.89
NCGS-32 | 160 | 178 | 484 | 281 | 892 | 4800 | 3500 | 15 | ±20 | 15000 | 0.89

NCGS-17
NCGS-17 | 50 | 21 | 44 | 34 | 91 | 7300 | 3500 | 6.7 | ±20 | 10000 | 0.15
NCGS-17 | 80 | 29 | 56 | 35 | 113 | 7300 | 3500 | 4.4 | ±20 | 15000 | 0.15
NCGS-17 | 100 | 31 | 70 | 51 | 143 | 7300 | 3500 | 3.7 | ±20 | 15000 | 0.15
NCGS-17 | 120 | 31 | 70 | 51 | 112 | 7300 | 3500 | 3.2 | ±20 | 15000 | 0.15

NCGS-20
NCGS-20 | 50 | 33 | 73 | 44 | 127 | 6500 | 3500 | 8.6 | ±20 | 10000 | 0.28
NCGS-20 | 80 | 44 | 96 | 61 | 165 | 6500 | 3500 | 5.4 | ±20 | 15000 | 0.28
NCGS-20 | 100 | 52 | 107 | 64 | 191 | 6500 | 3500 | 4.7 | ±20 | 15000 | 0.28
NCGS-20 | 120 | 52 | 113 | 64 | 191 | 6500 | 3500 | 4.2 | ±20 | 15000 | 0.28
NCGS-20 | 160 | 52 | 120 | 64 | 191 | 6500 | 3500 | 3.6 | ±20 | 15000 | 0.28

NCGS-25
NCGS-25 | 50 | 51 | 127 | 72 | 242 | 5600 | 3500 | 17 | ±20 | 10000 | 0.42
NCGS-25 | 80 | 82 | 178 | 113 | 332 | 5600 | 3500 | 10 | ±20 | 15000 | 0.42
NCGS-25 | 100 | 87 | 204 | 140 | 369 | 5600 | 3500 | 8.8 | ±20 | 15000 | 0.42
NCGS-25 | 120 | 87 | 217 | 140 | 395 | 5600 | 3500 | 8.0 | ±20 | 15000 | 0.42
NCGS-25 | 160 | 87 | 229 | 140 | 408 | 5600 | 3500 | 6.9 | ±20 | 15000 | 0.42

NCGS-40
NCGS-40 | 50 | 178 | 523 | 255 | 892 | 4000 | 3000 | 61 | ±20 | 10000 | 1.7
NCGS-40 | 80 | 268 | 675 | 369 | 1270 | 4000 | 3000 | 39 | ±20 | 15000 | 1.7
NCGS-40 | 100 | 345 | 738 | 484 | 1400 | 4000 | 3000 | 34 | ±20 | 15000 | 1.7
NCGS-40 | 120 | 382 | 802 | 586 | 1530 | 4000 | 3000 | 31 | ±20 | 15000 | 1.7
NCGS-40 | 160 | 382 | 841 | 586 | 1530 | 4000 | 3000 | 26 | ±20 | 15000 | 1.7

Wellengeber / Modellbezogene mechanische Details (Beispiele)
NCGS-14: Wellengeber‑Optionen: Wave generator-A/B Ø5 -> Ø5H7, 6+0.1/0, Lager 2JS9/P9, etc.
NCGS-17: Wellengeber‑Beispiele: Ø8H7 mit Maß 9.4+0.1/0 (3JS9/P9); wave generator-B Ø11 -> Ø11H7 Maß 12.8+0.1/0 (4JS9/P9); wave generator-B Ø14 -> Ø14H7 Maß 16.3+0.1/0 (5JS9/P9).

Montagehinweise

• Fetten Sie den Wellengeber, das Innengehäuse des Getriebes und die Anschlussflansch‑Höhlung.
• Motor und Flansch befestigen; Dichtungsring bei Bedarf hinzufügen.
• Wellengeber sicher am Motorwellenende befestigen (Orientierung beachten); mit Schrauben und Flachscheiben sichern.
• Wellengeber langsam drehen und in das Getriebe einführen, dann das Getriebe mit der Motorflansch verbinden.
• Empfehlungen: Flansche nach Installations‑Präzisionsanforderungen fertigen; hochfeste Schrauben verwenden (z. B. Klasse 12.9) mit Schraubensicherung; Motor nach dem Einsetzen für eine Zeit bei niedriger Drehzahl betreiben bevor endgültig angezogen wird; Flanschhohlraum gemäß Spezifikation auslegen und mit vorgeschriebener Fettfüllung versehen; bei Bedarf Anzugsmomenttabelle beachten.

Technische Daten

• Serie: NCGS-C-Ⅰ Series (Größen 14, 17, 20, 25, 32, 40).
• Übersetzungsverhältnisse: 30, 50, 80, 100, 120, 160 (andere Verhältnisse über Bestellcode verfügbar).
• Spiel: typ. ≤20 arcsec (±20 arcsec häufig angegeben).
• Nennausgangsdrehmoment: 7–382 Nm (modellabhängig).
• Max. zulässige Eingangsdrehzahl: modellabhängig (Beispiele: NCGS-32 bis 4800 rpm; NCGS-20 bis 6500 rpm; NCGS-17 bis 7300 rpm; NCGS-40 bis 4000 rpm).
• Zulässige mittlere Eingangsdrehzahl: typ. 3000–3500 rpm je nach Modell.
• Lebensdauer: typische Werte 10000–15000 Stunden je nach Modell und Übersetzung.
• Anlaufmoment und Gewicht: modellabhängig (Beispiele: NCGS-17 Gewicht 0.15 kg; NCGS-32 Gewicht 0.89 kg; NCGS-40 Gewicht 1.7 kg).
• Wellengeber‑Typen, Lagertoleranzen und Maßangaben werden modellabhängig bereitgestellt.
