Wellgetriebe NLGS-U-V
Wellkoaxial5 - 10 Nm

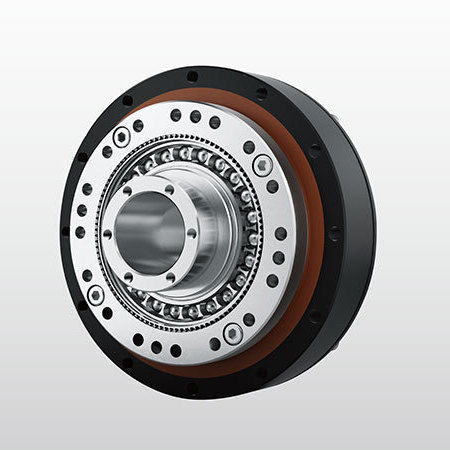

Wellgetriebe - NLGS-U-V - DESBOER - Well / koaxial / 5 - 10 Nm

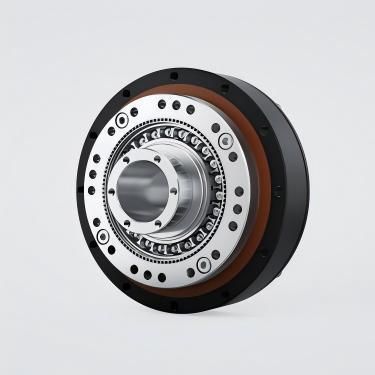

Wellgetriebe - NLGS-U-V - DESBOER - Well / koaxial / 5 - 10 Nm
Wellgetriebe - NLGS-U-V - DESBOER - Well / koaxial / 5 - 10 Nm - Bild - 2
Wellgetriebe - NLGS-U-V - DESBOER - Well / koaxial / 5 - 10 Nm - Bild - 3
Wellgetriebe - NLGS-U-V - DESBOER - Well / koaxial / 5 - 10 Nm - Bild - 4
Wellgetriebe - NLGS-U-V - DESBOER - Well / koaxial / 5 - 10 Nm - Bild - 5
Wellgetriebe - NLGS-U-V - DESBOER - Well / koaxial / 5 - 10 Nm - Bild - 6
Wellgetriebe - NLGS-U-V - DESBOER - Well / koaxial / 5 - 10 Nm - Bild - 7
Wellgetriebe - NLGS-U-V - DESBOER - Well / koaxial / 5 - 10 Nm - Bild - 8
Wellgetriebe - NLGS-U-V - DESBOER - Well / koaxial / 5 - 10 Nm - Bild - 9
Wellgetriebe - NLGS-U-V - DESBOER - Well / koaxial / 5 - 10 Nm - Bild - 10
Wellgetriebe - NLGS-U-V - DESBOER - Well / koaxial / 5 - 10 Nm - Bild - 11
Wellgetriebe - NLGS-U-V - DESBOER - Well / koaxial / 5 - 10 Nm - Bild - 12
Wellgetriebe - NLGS-U-V - DESBOER - Well / koaxial / 5 - 10 Nm - Bild - 13
Wellgetriebe - NLGS-U-V - DESBOER - Well / koaxial / 5 - 10 Nm - Bild - 14
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von DESBOER

Eigenschaften

Typ
Well
Achsenausrichtung
koaxial
Drehmoment
200 - 500 Nm, 100 - 200 Nm, 50 - 100 Nm, 20 - 50 Nm, 10 - 20 Nm, 5 - 10 Nm
Installierung
flanschmontiert
Aufbau
kompakt
Anzahl Stufen
einstufig
Leistung
Präzision, geräuscharm, hohe Effizienz, mit geringem Spiel
Anwendungen
für Textilien, für Robotik, für Pharmaprodukte, für Verpackungsmaschinen, für Schweißmaschine, für Druckmaschine, für Werkzeugmaschinen, für medizinische Ausrüstung, für die Fahrzeugindustrie
Rotationsgeschwindigkeit

Min: 3.000 rpm
(18.849,5559 rad.min-1)

Max: 8.500 rpm
(53.407,0751 rad.min-1)

Spielraum

0,01 °

Untersetzungsverhältnis

Min: 30 unit

Max: 500 unit

Gewicht

Min: 0,45 kg
(0,99 lb)

Max: 5,4 kg
(11,9 lb)

Beschreibung

Produktübersicht
  • Produkt: DESBOERN NLGS-U-V Serie Wellengetriebe (Strain wave / Harmonic)
  • Baureihen: 14, 17, 20, 25, 32, 40
  • Typische Übersetzungen: 30, 50, 80, 100, 120, 160 (ein-stufig)
  • Spiel (Backlash): ≤20 arcsec (typ. ±20 arcsec)
  • Nominaler Ausgangsdrehmomentbereich dargestellt: 7–382 Nm


Bestellhinweise
  • 1. Modellbezeichnung — Familie (z. B. NLGS, NCGS, NCGD, NLGD, NLGST)
  • 2. Größen-Code — 14, 17, 20, 25, 32, 40
  • 3. Übersetzungsverhältnis — z. B. 30, 50, 80, 100, 120, 160
  • 4. Struktur-Code — Variante laut Struktur-Tabelle
  • 5. Wellengenerator-Typ — C (Einzelbauteil) oder U (kombiniert)
  • 6. Kundenspezifikation — Projektcodes (z. B. E001) für Sonderanfertigungen


Hauptmerkmale
  • Hohe Positioniergenauigkeit: Mehrfachverzahnung in zwei 180° symmetrischen Positionen reduziert Zahnfehler und kumulative Fehler für präzise Dreh- und Positionieraufgaben.
  • Hohe Übersetzung bei kompakter Bauweise: einstufige Strain-wave-Übertragung erreicht hohe Übersetzungen (typ. i = 30–500) mit drei auf gleicher Achse angeordneten Bauteilen.
  • Hohe Tragfähigkeit: Zahnflächentragung und Mehrfachverzahnung verringern die Flächenbelastung und erhöhen die Tragfähigkeit gegenüber konventionellen Getrieben.
  • Kompakt und leicht: geringeres Volumen und Gewicht, geeignet für platz- und gewichtskritische Anwendungen.
  • Effizienter, ruckfreier Lauf mit geringem Geräusch und langer Lebensdauer bei bestimmungsgemäßem Betrieb.


Technische Daten (Auszug)
  • NLGS-14: Beispiele Übersetzungen 50/80/100 — Nennmoment 7–10 Nm; max. Eingangsdrehzahl 8500 rpm; Lebensdauer 10.000–15.000 h; Gewicht ≈0,45 kg; Spiel ±20 arcsec.
  • NLGS-17: Beispiele 50/80/100/120 — Nennmoment 21–31 Nm; max. Eingangsdrehzahl 7300 rpm; Lebensdauer 10.000–15.000 h; Gewicht ≈0,63 kg; Spiel ±20 arcsec.
  • NLGS-20: Beispiele 50–160 — Nennmoment 33–52 Nm; max. Eingangsdrehzahl 6500 rpm; Lebensdauer 10.000–15.000 h; Gewicht ≈0,89 kg; Spiel ±20 arcsec.
  • NLGS-25: Beispiele 50–160 — Nennmoment 51–87 Nm; max. Eingangsdrehzahl 5600 rpm; Lebensdauer 10.000–15.000 h; Gewicht ≈1,44 kg; Spiel ±20 arcsec.
  • NLGS-32: Beispiele 50–160 — Nennmoment 99–178 Nm; max. Eingangsdrehzahl 4800 rpm; Lebensdauer 10.000–15.000 h; Gewicht ≈3,1 kg; Spiel ±20 arcsec.
  • NLGS-40: Beispiele 50–160 — Nennmoment 178–382 Nm; max. Eingangsdrehzahl 4000 rpm; Lebensdauer 10.000–15.000 h; Gewicht ≈5,4 kg; Spiel ±20 arcsec.


Montagearten (Zusammenfassung)
  • Methode 1: Getriebe an Abtriebsflansch befestigen; Wellengenerator, Getriebegehäuse und Motorflansch mit spezifizierter Fettschmierung füllen; Motorflansch montieren und Wellengenerator mit Schrauben und Scheiben auf Motorwelle sichern; beim Einführen Wellengenerator langsam drehen; anschließend Getriebe mit Motorflansch verbinden.
  • Methode 2: Getriebe und Motor per Flansch verbinden; Gehäuse mit Fett füllen; Wellengenerator auf Motorwelle befestigen; Abtriebsflansch-Kavität füllen und an Rundverzahnung anschließen.


Hinweise
  • Flansche nach erforderlicher Montagepräzision fertigen. Empfohlen: hochfeste Schrauben 12.9 mit Schraubensicherung.
  • Einlaufen bei niedriger Drehzahl (z. B. 100 rpm) vor endgültigem Anziehen empfohlen; Schraubanzugsmomente der Tabelle entnehmen.
  • Für vollständige Drehmomentkurven, zulässige Lasten und Sonderausführungen das Datenblatt konsultieren.
