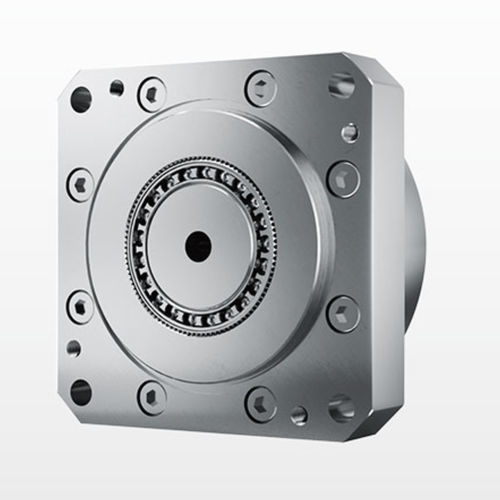

Wellgetriebe NCGF-U-I

koaxial1 - 5 Nm5 - 10 Nm

Produktübersicht DESBOERN NCGF-U-I Serie Dehnungswellen-Getriebe

• Modell: 11\\14
• Untersetzungsverhältnis: 50 - 100
• Spiel: 930arcsec
• Nennabtriebsdrehmoment: 3.5-7,8 Nm

Bestellanleitung ① Modellname | ② Spezifikationscode | ③ Untersetzungsverhältnis | ④ Strukturcode | ⑤ Generatortyp | ⑥ Kundenspezifische Spezifikation (Produktionsstandort: N ist der Werkscode) (Flexspline-Form: L-Top-Hat-Typ, C-Cup-Typ) (Flexspline-Länge: S-Standard-Typ, D-Kurzrohr-Typ) (High Torque Design: G für High Torque Design, Blank für Standard-Typ) (Special Structure: T für Dreiwellengenerator-Struktur) Hauptmerkmale Hohe Präzision: Mehrere Zähne greifen gleichzeitig in zwei symmetrischen 180-Grad-Positionen ineinander, wodurch der Zahnradteilungsfehler und der kumulative Teilungsfehler reduziert und eine hohe Positions- und Rotationsgenauigkeit erreicht wird. Großes Übersetzungsverhältnis: Die einstufige Dehnungswellenübertragung kann i = 30-500 mit einer einfachen Struktur erreichen; drei Basisteile auf der gleichen Achse erreichen ein hohes Geschwindigkeitsverhältnis. Hohe Tragfähigkeit: Zahneingriff und Oberflächenkontakt kombiniert mit mehreren gleichzeitig ineinander greifenden Zähnen reduzieren die Flächenlast und erhöhen die Tragfähigkeit im Vergleich zu anderen Übertragungsformen. Geringe Größe und geringes Gewicht: Volumen und Gewicht können stark reduziert werden, um eine Miniaturisierung und Leichtbauweise zu erreichen. Hohe Übertragungseffizienz und lange Lebensdauer. Sanfte Übertragung, keine Stöße und geringe Geräuschentwicklung. Getriebe Technische Daten NCGF-11-00-U-I Typ Dehnungswellen-Getriebe Modell | Getriebeübersetzung | Nenndrehzahl bei 2000 U/min Eingang (Nm) | Maximal zulässiges Drehmoment bei Start/Stop (Nm) | Maximal zulässiges durchschnittliches Lastdrehmoment (Nm) | Maximal zulässiges Momentandrehmoment (Nm) | Maximal zulässige Eingangsdrehzahl (U/min) | Zulässige durchschnittliche Eingangsdrehzahl (U/min) | Anlaufdrehmoment | Spiel (arcsec) | Lebensdauer (Stunde) | Gewicht (Kg) NCGF-11 | 50 | 3.5 | 8.3 | 5.5 | 17 | 8500 | 3500 | 2 | 30 | 10000 | 0.17 NCGF-11 | 100 | 5 | 11 | 8,9 | 25 | 8500 | 3500 | 1,5 | 30 | 10000 | 0,17 NCGF-14-00-U-I Typ Dehnungswellen-Getriebe Modell | Getriebeübersetzung | Nenndrehzahl bei 2000 U/min Eingang (Nm) | Maximal zulässiges Drehmoment bei Start/Stop (Nm) | Maximal zulässiges durchschnittliches Lastdrehmoment (Nm) | Maximal zulässiges Momentandrehmoment (Nm) | Maximal zulässige Eingangsdrehzahl (U/min) | Zulässige durchschnittliche Eingangsdrehzahl (U/min) | Anlaufdrehmoment | Spiel (arcsec) | Lebensdauer (Stunde) | Gewicht (Kg) NCGF-14 | 50 | 5.4 | 18 | 6.9 | 35 | 8500 | 3500 | 4.1 | 20 | 10000 | 0.39 NCGF-14 | 80 | 7,8 | 23 | 11 | 47 | 8500 | 3500 | 2,8 | 20 | 15000 | 0,39 NCGF-14 | 100 | 7,8 | 28 | 11 | 54 | 8500 | 3500 | 2,5 | 20 | 15000 | 0,39 Caractristiques / spc9cifications techniques

• Serie: NCGF-U-I
• Modelle / Spezifikationscodes: 11, 14 (andere: 17, 20, 25, 32, 40, etc.)
• Verfügbare Untersetzungsverhältnisse: 30, 50, 80, 100, 120, 160, usw.
• Flexspline-Formen: L = Top Hat-Typ, C = Cup-Typ
• Flexspline-Längen: S = Standardtyp, D = Kurzrohrtyp
• Wellengeneratortyp: C = Komponenten-Typ, U = kombinierter Typ
• Option für hohes Drehmoment: G = Ausführung mit hohem Drehmoment (leer = Standardtyp)
• Kundenprojektcode: E001 für kundenspezifische Dehnungswellengetriebe
• Typisches Verdrehspiel: 830 arcsec (einige Auflistungen zeigen 20 arcsec für bestimmte Modelle)
• Nennabtriebsdrehmomentbereich gezeigt: 3.5 6 7,8 Nm je nach Modell und Übersetzung
• Angegebene typische Lebensdauer: 10000 615000 Stunden je nach Modell/Verhältnis
