Produktübersicht

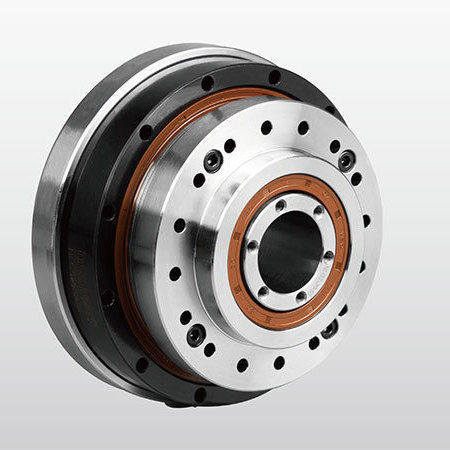

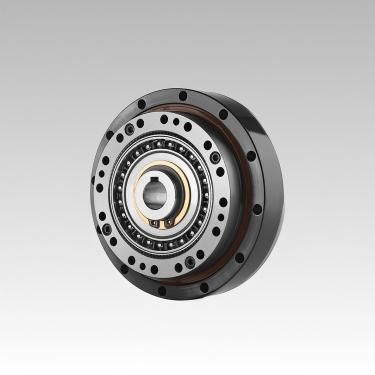

DESBOERN NLGS-U-III Serie Dehnungswellengetriebe. Modelle: 11\14\17\20\25\32\40. Verfügbare Untersetzungsverhältnisse: 50 - 160. Verdrehspiel: ≤20 arcsec. Nennabtriebsdrehmomentbereich: 3.5 - 382 Nm.
Bestellanleitung
① Modellname / ② Spezifikationscode / ③ Untersetzungsverhältnis (z.B. 30, 50, 80, 100, 120, 160) / ④ Strukturcode / ⑤ Wellengeneratortyp: C für Komponententyp, U für kombinierten Typ / ⑥ Kundenspezifische Spezifikation: E001 ist der Projektcode für kundenspezifische Dehnungswellen-Getriebe.
Hauptmerkmale- Hohe Präzision: mehrere Zähne greifen gleichzeitig in zwei symmetrischen 180°-Positionen ineinander, was die Auswirkung von Teilungsfehlern reduziert und eine sehr hohe Positions- und Rotationsgenauigkeit ermöglicht.
- Großes Übersetzungsverhältnis: einstufiges Dehnungswellengetriebe kann i = 30-500 mit einer einfachen Struktur erreichen; drei Basisteile auf derselben Achse erreichen ein hohes Geschwindigkeitsverhältnis.
- Hohe Tragfähigkeit: Zahnoberflächenkontakt und mehrere gleichzeitig ineinander greifende Zähne reduzieren die Flächenbelastung; die Tragfähigkeit ist höher als bei anderen Übertragungsformen.
- Kleine Größe und geringes Gewicht: kompaktes Volumen und reduziertes Gewicht im Vergleich zu gewöhnlichen Getriebevorrichtungen; geeignet für Miniaturisierung und Leichtbaukonstruktionen.
- Hoher Übertragungswirkungsgrad und lange Lebensdauer.
- Glatte Übertragung mit geringem Stoß und geringem Geräusch.
Installationsmethoden (Zusammenfassung)
Methode 1: Getriebe an Abtriebsflansch befestigen, Eingangsflansch an kreisförmiger Keilnut befestigen; Wellengenerator, Getriebehohlraum und Motorflanschhohlraum mit spezifiziertem Fett füllen; Motor und Flansch befestigen, ggf. Dichtungsring hinzufügen; Wellengenerator mit Schrauben und Unterlegscheiben am Motorwellenende befestigen (Ausrichtung beachten); Wellengenerator langsam drehen und in das Getriebe einführen, dann Getriebe mit Motorflansch verbinden. Hinweise: Flansch entsprechend den Anforderungen an die Montagegenauigkeit herstellen, empfohlene Verwendung von hochfesten Schrauben 12.9 mit Schraubensicherung, Motor vor dem Anziehen der Schrauben eine Zeit lang mit niedriger Drehzahl (100 U/min) laufen lassen, Hohlraum des Flansches auslegen und mit spezifiziertem Fett füllen, siehe Tabelle der Schraubenanzugsmomente auf Seite P22.
Technische Daten des Getriebes (ausgewählte Modelldaten)
NLGS-11 (Typ Dehnungswellengetriebe):
NLGS-11 | Untersetzung 50 | Nenndrehzahl bei 2000 U/min Eingang: 3.5 Nm | Max. zulässiges Drehmoment bei Start/Stop: 8,3 Nm | Max. zulässiges durchschnittliches Lastmoment: 5.5 Nm | Max. zulässiges Momentan-Drehmoment: 17 Nm | Max. zulässige Eingangsdrehzahl: 8500 U/min | Zulässige durchschnittliche Eingangsdrehzahl: 3500 U/min | Anlaufmoment: 7,1 cNm | Spiel: 30 arcsec | Lebensdauer: 10000 h | Gewicht: 0,53 Kg
NLGS-11 | Übersetzungsverhältnis 100 | Nenn: 5 Nm | Max start/stop: 11 Nm | Max avg load: 8.9 Nm | Max. Momentan: 25 Nm | Anlaufmoment: 5.9 cNm | Umkehrspiel: 30 arcsec | Lebensdauer: 10000 h
NLGS-14 (Typ Dehnungswellen-Getriebe):
NLGS-14 | Untersetzung 50 | Nenn: 7.0 Nm | Max start/stop: 23 Nm | Max avg load: 9 Nm | Max momentane: 46 Nm | Maximale Eingangsdrehzahl: 8500 U/min | Zulässige durchschnittliche Eingangsdrehzahl: 3500 U/min | Anlaufmoment: 8,8 cNm | Spiel: ±20 arcsec | Lebensdauer: 10000 h | Gewicht: 0,71 Kg
NLGS-14 | Übersetzungsverhältnis 80 | Nenn: 10 Nm | Max Start/Stop: 30 Nm | Max avg load: 14 Nm | Max momentane: 61 Nm | Anlaufmoment: 7,5 cNm | Spiel: ±20 arcsec | Lebensdauer: 15000 h
NLGS-14 | Übersetzungsverhältnis 100 | Nenn: 10 Nm | Max Start/Stop: 36 Nm | Max avg load: 14 Nm | Max momentane: 70 Nm | Anlaufmoment: 6,9 cNm | Spiel: ±20 arcsec | Lebensdauer: 15000 h
NLGS-17 (Typ Dehnungswellengetriebe):
NLGS-17 | Untersetzung 50 | Nenn: 21 Nm | Max start/stop: 44 Nm | Max avg load: 34 Nm | Max momentary: 91 Nm | Max input speed: 7300 rpm | Allow avg input speed: 3500 rpm | Starting torque: 27 cNm | Backlash: ±20 arcsec | Service life: 10000 h | Weight: 1.00 Kg
NLGS-17 | Übersetzungsverhältnis 80 | Nenn: 29 Nm | Max Start/Stop: 56 Nm | Max avg load: 35 Nm | Max Momentan: 113 Nm | Anlaufmoment: 25 cNm | Spiel: ±20 arcsec | Lebensdauer: 15000 h
NLGS-17 | Übersetzungsverhältnis 100 | Nenn: 31 Nm | Max Start/Stop: 70 Nm | Max avg load: 51 Nm | Max momentane: 143 Nm | Anlaufmoment: 24 cNm | Spiel: ±20 arcsec | Lebensdauer: 15000 h
NLGS-17 | Übersetzungsverhältnis 120 | Nenn: 31 Nm | Max Start/Stop: 70 Nm | Max avg load: 51 Nm | Max momentane: 112 Nm | Anlaufmoment: 24 cNm | Spiel: ±20 arcsec | Lebensdauer: 15000 h
NLGS-20 (Typ Dehnungswellengetriebe):
NLGS-20 | Untersetzung 50 | Nenn: 33 Nm | Max start/stop: 73 Nm | Max avg load: 44 Nm | Max momentane: 127 Nm | Maximale Eingangsdrehzahl: 6500 U/min | Zulässige mittlere Eingangsdrehzahl: 3500 U/min | Anlaufmoment: 36 cNm | Spiel: ±20 arcsec | Lebensdauer: 10000 h | Gewicht: 1.38 Kg
NLGS-20 | Übersetzung 80 | Nenn: 44 Nm | Max Start/Stop: 96 Nm | Max avg load: 61 Nm | Max momentane: 165 Nm | Anlaufmoment: 33 cNm | Verdrehspiel: ±20 arcsec | Lebensdauer: 15000 h
NLGS-20 | Übersetzungsverhältnis 100 | Nenn: 52 Nm | Max Start/Stop: 107 Nm | Max avg load: 64 Nm | Max momentane: 191 Nm | Anlaufmoment: 32 cNm | Verdrehspiel: ±20 arcsec | Lebensdauer: 15000 h
NLGS-20 | Übersetzungsverhältnis 120 | Nenn: 52 Nm | Max Start/Stop: 113 Nm | Max avg load: 64 Nm | Max Momentan: 191 Nm | Anlaufmoment: 31 cNm | Verdrehspiel: ±20 arcsec | Lebensdauer: 15000 h
NLGS-20 | Übersetzungsverhältnis 160 | Nenn: 52 Nm | Max Start/Stop: 120 Nm | Max avg load: 64 Nm | Max Momentan: 191 Nm | Anlaufmoment: 31 cNm | Umkehrspiel: ±20 arcsec | Lebensdauer: 15000 h
NLGS-25 (Typ Dehnungswellengetriebe):
NLGS-25 | Untersetzung 50 | Nenn: 51 Nm | Max start/stop: 127 Nm | Max avg load: 72 Nm | Max. Momentan: 242 Nm | Max. Eingangsdrehzahl: 5600 U/min | Zulässige mittlere Eingangsdrehzahl: 3500 U/min | Anlaufmoment: 56 cNm | Spiel: ±20 arcsec | Lebensdauer: 10000 h | Gewicht: 2.1 Kg
NLGS-25 | Übersetzungsverhältnis 80 | Nenn: 82 Nm | Max Start/Stop: 178 Nm | Max avg load: 113 Nm | Max momentane: 332 Nm | Anlaufmoment: 50 cNm | Verdrehspiel: ±20 arcsec | Lebensdauer: 15000 h
NLGS-25 | Übersetzungsverhältnis 100 | Nenn: 87 Nm | Max Start/Stop: 204 Nm | Max avg load: 140 Nm | Max momentane: 369 Nm | Anlaufmoment: 49 cNm | Verdrehspiel: ±20 arcsec | Lebensdauer: 15000 h
NLGS-25 | Übersetzungsverhältnis 120 | Nenn: 87 Nm | Max Start/Stop: 217 Nm | Max avg load: 140 Nm | Max Momentan: 395 Nm | Anlaufmoment: 48 cNm | Verdrehspiel: ±20 arcsec | Lebensdauer: 15000 h
NLGS-25 | Übersetzungsverhältnis 160 | Nenn: 87 Nm | Max Start/Stopp: 229 Nm | Max avg load: 140 Nm | Max Momentan: 408 Nm | Anlaufmoment: 47 cNm | Verdrehspiel: ±20 arcsec | Lebensdauer: 15000 h
NLGS-32 (Typ Dehnungswellen-Getriebe):
NLGS-32 | Untersetzung 50 | Nenn: 99 Nm | Max start/stop: 281 Nm | Max avg load: 140 Nm | Max Momentan: 497 Nm | Maximale Eingangsdrehzahl: 4800 U/min | Zulässige durchschnittliche Eingangsdrehzahl: 3500 U/min | Anlaufmoment: 85 cNm | Spiel: ±20 arcsec | Lebensdauer: 10000 h | Gewicht: 4,5 Kg
NLGS-32 | Übersetzungsverhältnis 80 | Nenn: 153 Nm | Max Start/Stop: 395 Nm | Max avg load: 217 Nm | Max momentane: 738 Nm | Anlaufmoment: 74 cNm | Spiel: ±20 arcsec | Lebensdauer: 15000 h
NLGS-32 | Übersetzungsverhältnis 100 | Nenn: 178 Nm | Max Start/Stop: 433 Nm | Max avg load: 281 Nm | Max. Momentan: 841 Nm | Anlaufmoment: 72 cNm | Spiel: ±20 arcsec | Lebensdauer: 15000 h
NLGS-32 | Übersetzungsverhältnis 120 | Nenn: 178 Nm | Max Start/Stop: 459 Nm | Max avg load: 281 Nm | Max. Momentan: 892 Nm | Anlaufmoment: 68 cNm | Spiel: ±20 arcsec | Lebensdauer: 15000 h
NLGS-32 | Übersetzungsverhältnis 160 | Nenn: 178 Nm | Max Start/Stop: 484 Nm | Max avg load: 281 Nm | Max. Momentan: 892 Nm | Anlaufmoment: 67 cNm | Spiel: ±20 arcsec | Lebensdauer: 15000 h
NLGS-40 (Typ-Strain-Wave-Getriebe):
NLGS-40 | Untersetzung 50 | Nenn: 178 Nm | Max start/stop: 523 Nm | Max avg load: 255 Nm | Max. Momentan: 892 Nm | Max. Eingangsdrehzahl: 4000 U/min | Zulässige mittlere Eingangsdrehzahl: 3000 U/min | Anlaufmoment: 136 cNm | Spiel: ±20 arcsec | Lebensdauer: 10000 h | Gewicht: 7,7 Kg
NLGS-40 | Übersetzung 80 | Nenn: 268 Nm | Max Start/Stop: 675 Nm | Max avg load: 369 Nm | Max momentane: 1270 Nm | Anlaufmoment: 117 cNm | Spiel: ±20 arcsec | Lebensdauer: 15000 h
NLGS-40 | Übersetzungsverhältnis 100 | Nenn: 345 Nm | Max Start/Stop: 738 Nm | Max avg load: 484 Nm | Max momentane: 1400 Nm | Anlaufmoment: 112 cNm | Spiel: ±20 arcsec | Lebensdauer: 15000 h
NLGS-40 | Übersetzungsverhältnis 120 | Nenn: 382 Nm | Max Start/Stop: 802 Nm | Max avg load: 586 Nm | Max momentane: 1530 Nm | Anlaufmoment: 110 cNm | Spiel: ±20 arcsec | Lebensdauer: 15000 h
Caractéristiques / Spécifications techniques- Serie: NLGS-U-III (NLGS / NCGS / NCGD / NLGD / NLGST Varianten sind in der Serientabelle aufgeführt)
- Verfügbare Größen (Spezifikationscodes): 11, 14, 17, 20, 25, 32, 40
- Untersetzungsverhältnisse: 30, 50, 80, 100, 120, 160 (variiert je nach Größe)
- Wellengeneratortypen: C (Komponente), U (kombiniert)
- Flexspline-Form: L (Top Hat-Typ), C (Cup-Typ)
- Flexspline-Länge: S (Standard), D (kurzes Rohr)
- Ausführung mit hohem Drehmoment: G kennzeichnet die Ausführung mit hohem Drehmoment (leer = Standard)
- Spezialstruktur: T kennzeichnet die Drei-Wellen-Generatorstruktur
- Typische maximale Eingangsdrehzahlen nach Größe: NLGS-11:8500 U/min; NLGS-14:8500 U/min; NLGS-17:7300 U/min; NLGS-20:6500 U/min; NLGS-25:5600 U/min; NLGS-32:4800 U/min; NLGS-40:4000 U/min
- Typische zulässige durchschnittliche Eingangsdrehzahlen: üblicherweise 3500 U/min (abweichend: NLGS-40 listet 3000 U/min auf)
