Well-Servogetriebe NCGD-C-I

Wellkoaxial1 - 5 Nm

Produktübersicht

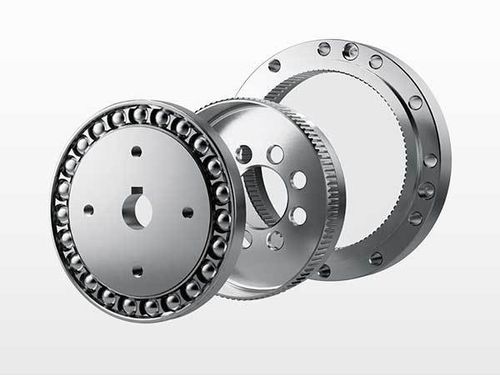

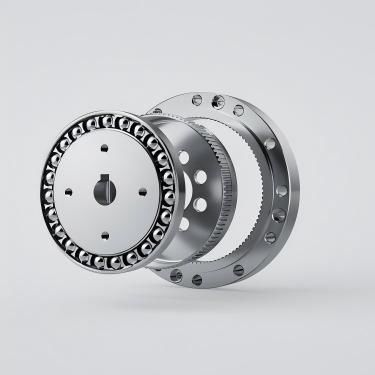

Die DESBOER NCGD-C-I Serie ist eine kompakte einstufige Wellengang-Getriebefamilie, verfügbar für die Modelle 14, 17, 20, 25 und 32 mit üblichen Übersetzungen von 50 bis 160.

Allgemeine Daten

• Verfügbare Modelle: 14, 17, 20, 25, 32
• Übersetzungsbereich: 50–160 (z. B. 50, 80, 100, 120, 160)
• Spiel (Backlash): typischerweise ≤ 20 Bogensekunden
• Nennabgangsdrehmoment (Beispiele): ca. 3,7 Nm (NCGD-14) bis ca. 96 Nm (NCGD-32, abhängig von Übersetzung)
• Zulässige mittlere Eingangsdrehzahl: typ. 3500 min⁻¹; max. Eingangsdrehzahl modellabhängig (z. B. bis 8500 min⁻¹ bei kleineren Modellen)
• Lebensdauer (typisch): 9.000–10.000 h (modell- und anwendungsabhängig)

Bestellanleitung (Code-Aufschlüsselung)

• Produktionsstandort-Code: N
• Flexspline-Form: L = top-hat; C = cup
• Flexspline-Länge: S = Standard; D = Kurzrohr
• Hochmoment-Variante: Suffix G (leer = Standard)
• Spezialstruktur: T = Dreifach-Wellen-Generator-Struktur
• Spezifikationscodes: z. B. 14, 17, 20, 25, 32, 40…
• Übersetzungs-Codes: z. B. 30, 50, 80, 100, 120, 160
• Wellen-Generator-Typ: C = Bauteiltyp; U = Kombinationstyp
• Beispiel für kundenspezifischen Projektcode: E001

Hauptmerkmale

• Hohe Positionsgenauigkeit durch symmetrisches Mehrfachverzahnen; typisches Spiel ≤ 20 Bogensekunden.
• Hohe Übersetzungen in einer Stufe bei kompakter Bauweise (drei koaxiale Hauptteile).
• Hohe Lagerfähigkeit durch mehrere gleichzeitig belastete Zahnkontakte, Reduktion der Flächenlast.
• Kompakte, leichte Bauweise gegenüber herkömmlichen Getrieben.
• Hoher Wirkungsgrad, ruhiger Lauf, geringe Stoßbelastung und niedrige Geräuschentwicklung.

Montagehinweise (Zusammenfassung)
Fetten Sie den Wellengenerator, das Getriebe-Innengehäuse und die Flanschausnehmung mit der vorgeschriebenen Fettmenge.
Montieren Sie Motor und Flansch; bei Bedarf Dichtungsring ergänzen.
Befestigen Sie den Wellengenerator am Motorwellenende mit Schrauben und Flachscheiben (Ausrichtung beachten).
Drehen Sie langsam bei Einführen des Wellengenerators ins Getriebe, dann Getriebe mit Motorflansch verbinden.
Verwenden Sie hochfeste Schrauben (Empfehlung 12.9) mit Schraubensicherung; laufen Sie den Motor vor dem endgültigen Anziehen bei niedriger Drehzahl (~100 min⁻¹); füllen Sie die Flanschmulde mit dem vorgeschriebenen Fett; beachten Sie die Anziehmomente und Flanschfertigungstoleranzen in der Produktdokumentation.

Technische Spezifikationen des Getriebes (Modellbeispiele)
NCGD-14
Übersetzungen: 50 / 80 / 100 — Nennmomente Beispiele: 3,7 / 5,4 / 5,4 Nm — Max. Eingangsdrehzahl bis 8500 min⁻¹ (modellabhängig) — Spiel ≤ 20 Bogensekunden — Lebensdauer ~9.000–10.000 h — Gewicht ~0,06 kg

NCGD-17
Übersetzungen: 50 / 80 / 100 / 120 — Nennmomente Beispiele: 11 / 15 / 16 / 16 Nm — Beispiel Eingangsdrehzahl 7300 min⁻¹ — Spiel ±20 Bogensekunden — Lebensdauer ~9.000–10.000 h — Gewicht ~0,1 kg

NCGD-20
Übersetzungen: 50 / 80 / 100 / 120 / 160 — Nennmomente Beispiele: 17 / 24 / 28 / 28 / 28 Nm — Beispiel Eingangsdrehzahl 6500 min⁻¹ — Spiel 20 Bogensekunden — Lebensdauer ~9.000–10.000 h — Gewicht ~0,13 kg

NCGD-25
Übersetzungen: 50 / 80 / 100 / 120 / 160 — Nennmomente Beispiele: 27 / 44 / 47 / 47 / 47 Nm — Beispiel Eingangsdrehzahl 5600 min⁻¹ — Spiel 20 Bogensekunden — Lebensdauer ~9.000–10.000 h — Gewicht ~0,24 kg

NCGD-32
Übersetzungen: 50 / 80 / 100 / 120 / 160 — Nennmomente Beispiele: 53 / 83 / 96 / 96 / 96 Nm — Beispiel Eingangsdrehzahl 4800 min⁻¹ — Spiel 20 Bogensekunden — Lebensdauer ~9.000–10.000 h — Gewicht ~0,51 kg

Hinweise zu Codes und Kundenanpassung

• Produktionscode 'N' für Fabrikstandort verwenden.
• Flexspline-Form (L/C) und Länge (S/D) wahlweise nach Anwendung.
• Suffix G für hochmomentige Varianten oder T für spezielle Dreifach-Wellen-Struktur.
• Wellen-Generator-Typ (C oder U) angeben und bei Bedarf Projektcode (z. B. E001) für kundenspezifische Lösungen beifügen.
