Wellgetriebe NLGS-C-Ⅰ
koaxialmit Vollwelle1 - 5 Nm

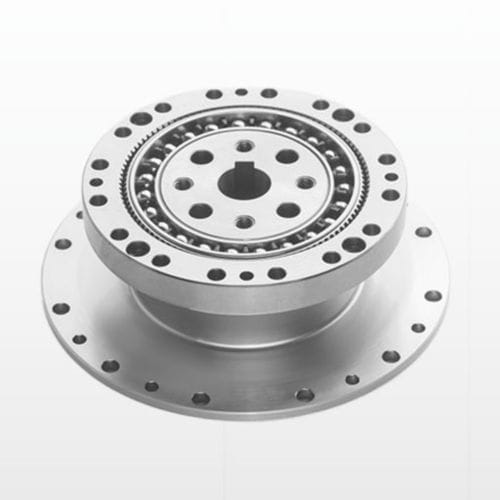

Wellgetriebe - NLGS-C-Ⅰ - DESBOER - koaxial / mit Vollwelle / 1 - 5 Nm

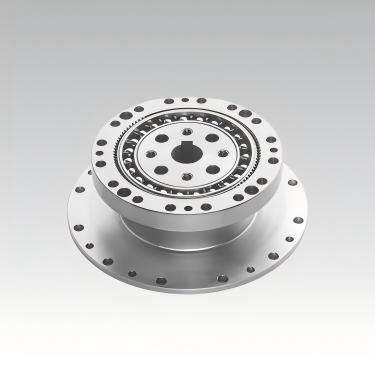

Wellgetriebe - NLGS-C-Ⅰ - DESBOER - koaxial / mit Vollwelle / 1 - 5 Nm
Wellgetriebe - NLGS-C-Ⅰ - DESBOER - koaxial / mit Vollwelle / 1 - 5 Nm - Bild - 2
Wellgetriebe - NLGS-C-Ⅰ - DESBOER - koaxial / mit Vollwelle / 1 - 5 Nm - Bild - 3
Wellgetriebe - NLGS-C-Ⅰ - DESBOER - koaxial / mit Vollwelle / 1 - 5 Nm - Bild - 4
Wellgetriebe - NLGS-C-Ⅰ - DESBOER - koaxial / mit Vollwelle / 1 - 5 Nm - Bild - 5
Wellgetriebe - NLGS-C-Ⅰ - DESBOER - koaxial / mit Vollwelle / 1 - 5 Nm - Bild - 6
Wellgetriebe - NLGS-C-Ⅰ - DESBOER - koaxial / mit Vollwelle / 1 - 5 Nm - Bild - 7
Wellgetriebe - NLGS-C-Ⅰ - DESBOER - koaxial / mit Vollwelle / 1 - 5 Nm - Bild - 8
Wellgetriebe - NLGS-C-Ⅰ - DESBOER - koaxial / mit Vollwelle / 1 - 5 Nm - Bild - 9
Wellgetriebe - NLGS-C-Ⅰ - DESBOER - koaxial / mit Vollwelle / 1 - 5 Nm - Bild - 10
Wellgetriebe - NLGS-C-Ⅰ - DESBOER - koaxial / mit Vollwelle / 1 - 5 Nm - Bild - 11
Wellgetriebe - NLGS-C-Ⅰ - DESBOER - koaxial / mit Vollwelle / 1 - 5 Nm - Bild - 12
Wellgetriebe - NLGS-C-Ⅰ - DESBOER - koaxial / mit Vollwelle / 1 - 5 Nm - Bild - 13
Wellgetriebe - NLGS-C-Ⅰ - DESBOER - koaxial / mit Vollwelle / 1 - 5 Nm - Bild - 14
Wellgetriebe - NLGS-C-Ⅰ - DESBOER - koaxial / mit Vollwelle / 1 - 5 Nm - Bild - 15
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von DESBOER

Eigenschaften

Typ
Well
Achsenausrichtung
koaxial
Wellentyp
mit Vollwelle
Drehmoment
200 - 500 Nm, 100 - 200 Nm, 50 - 100 Nm, 500 - 1000 Nm, 20 - 50 Nm, 10 - 20 Nm, 1 - 5 Nm
Installierung
flanschmontiert
Aufbau
kompakt
Anzahl Stufen
einstufig
Leistung
Hochpräzision, geräuscharm, hohe Effizienz, für hohe Belastungen
Anwendungen
für Textilien, für Robotik, für Pharmaprodukte, für Verpackungsmaschinen, für Schweißmaschine, für Druckmaschine, für Werkzeugmaschinen, für medizinische Ausrüstung, für die Fahrzeugindustrie
Rotationsgeschwindigkeit

Max: 8.500 rpm
(53.407,0751 rad.min-1)

Min: 3.000 rpm
(18.849,5559 rad.min-1)

Spielraum

0,01 °

Untersetzungsverhältnis

Max: 160 unit

Min: 30 unit

Gewicht

Max: 1,9 kg
(4,19 lb)

Min: 0,09 kg
(0,2 lb)

Beschreibung

Produkt
DESBOER NLGS-C-Ⅰ Serie Strain‑Wave‑Getriebe

Übersicht
  • Größen: 11, 14, 17, 20, 25, 32, 40
  • Verfügbare Übersetzungen: 30, 50, 80, 100, 120, 160 (weitere auf Anfrage)
  • Spiel (Backlash): ≤20 Bogensekunden (typisch ±20″)
  • Nenn‑Abgangsdrehmomentbereich: 2,2 Nm bis 382 Nm
  • Max. zulässige Eingangsdrehzahl und zulässige mittlere Eingangsdrehzahl: modellabhängig (z. B. NLGS‑14 bis 8500 1/min / mittel 3500 1/min; NLGS‑40 bis 4000 1/min / mittel 3000 1/min)


Bestellhinweise
  • ① Modellbezeichnung — Serienkennzeichnung (z. B. NLGS, NCGS, NCGD, NLGD, NLGST)
  • ② Größenkennziffer — 11, 14, 17, 20, 25, 32, 40
  • ③ Übersetzungsverhältnis — z. B. 30, 50, 80, 100, 120, 160
  • ④ Strukturcode — kennzeichnet strukturelle Varianten gemäß Herstellerkodifikation
  • ⑤ Wellengenerator‑Typ — C = Bauteiltyp; U = Kombinierter Typ
  • ⑥ Kundenspezifikation — Projekt-/Sondercodes (z. B. E001)


Wesentliche Merkmale
  • Hohe Positionier‑ und Drehgenauigkeit durch Mehrzahneingriff in symmetrischen Positionen, wodurch Zahnflankenfehler geringeren Einfluss haben.
  • Hohe Übersetzungsverhältnisse einstufig (typisch i = 30–500) mit einfacher, axial dreiteiliger Bauweise.
  • Hohe Tragfähigkeit durch Zahnflankenkontakt und große Anzahl gleichzeitig verzahnter Zähne.
  • Kompakte Abmessungen und geringeres Gewicht im Vergleich zu herkömmlichen Getrieben bei gleicher Drehmomentaufnahme.
  • Effiziente Kraftübertragung, lange Lebensdauer sowie ruhiger, geräuscharmer Lauf mit geringem Stoßeintrag.


Ausgewählte technische Kennwerte
  • NLGS‑14, Übersetzung 30 — Nennmoment 2,2 Nm; Start/Stop 4,5 Nm; mittlere Belastung 3,4 Nm; max. Eingang 8500 1/min; Spiel ±20″; Lebensdauer ≈10.000–15.000 h; Gewicht ≈0,09 kg.
  • NLGS‑17, Übersetzung 100 — Nennmoment ≈31 Nm; Start/Stop ≈70 Nm; mittlere Belastung ≈51 Nm; max. Eingang ≈7300 1/min; Spiel ±20″; Lebensdauer ≈15.000 h; Gewicht ≈0,19 kg.
  • NLGS‑25, Übersetzung 100 — Nennmoment ≈87 Nm; Start/Stop ≈204 Nm; mittlere Belastung ≈140 Nm; max. Eingang ≈5600 1/min; Lebensdauer ≈15.000 h; Gewicht ≈0,41 kg.
  • NLGS‑32, Übersetzung 100 — Nennmoment ≈178 Nm; Start/Stop ≈433 Nm; mittlere Belastung ≈281 Nm; max. Eingang ≈4800 1/min; Lebensdauer ≈15.000 h; Gewicht ≈1,00 kg.
  • NLGS‑40, Übersetzung 120 — Nennmoment ≈382 Nm; Start/Stop ≈802 Nm; mittlere Belastung ≈586 Nm; max. Eingang ≈4000 1/min; Lebensdauer ≈15.000 h; Gewicht ≈1,9 kg.


Montagemethoden (Zusammenfassung)
  • Methode 1: Getriebe an der Abtriebsflansch befestigen und Eingangflansch an der Ringspline ausrichten; Wellengenerator, Getriebegehäuse und Motorflanschhohlraum mit vorgeschriebener Fettfüllung versehen; Motor und Flansch montieren; Wellengenerator mit Schrauben und Scheiben am Motorwellenende befestigen; Wellengenerator langsam drehen und in das Getriebe einführen; Verwendung von hochfesten Schrauben (empfohlen Klasse 12.9) mit Schraubensicherung; Motor vor dem endgültigen Anziehen kurz mit niedriger Drehzahl (~100 1/min) laufen lassen; Flansch‑ und Hohlraumtoleranzen gemäß Produktdokumentation beachten.
  • Methode 2: Verbindung über Flansch zwischen Getriebe und Motor; Hohlräume einfetten; Wellengenerator einfetten und auf Motorwelle befestigen; Abtriebsflansch hohlraum füllen und an Ringspline anschließen; gleiche Montage‑ und Drehmomenthinweise wie Methode 1 beachten.


Hinweise
  • Produktionsstandort‑Code: N = Werkscode.
  • Flexspline‑Formen: L = Top‑Hat Typ, C = Cup Typ.
  • Flexspline‑Länge: S = Standard, D = Kurzes Rohr.
  • G‑Suffix kennzeichnet Hochmoment‑Auslegung; T bezeichnet spezielle Drei‑Wellengenerator‑Struktur.


Merkmale / technische Spezifikationen
  • Serie: NLGS‑C‑Ⅰ (verwandte Varianten: NCGS, NCGD, NLGD, NLGST)
  • Größen: 11, 14, 17, 20, 25, 32, 40
  • Übersetzungen: üblicherweise 30, 50, 80, 100, 120, 160 (weitere auf Anfrage)
  • Spiel: ≤20 Bogensekunden (typisch ±20″)
  • Nennabgangsmoment: von 2,2 Nm bis 382 Nm abhängig von Modell/Übersetzung
  • Maximale und mittlere zulässige Eingangsdrehzahlen: modellabhängig (siehe technische Tabellen)
  • Anlaufmoment, Lebensdauer und Gewicht sind modell‑/übersetzungsabhängig in den Tabellen angegeben; Datenblatt für vollständige Tabellen und Bestellcodes konsultieren.
