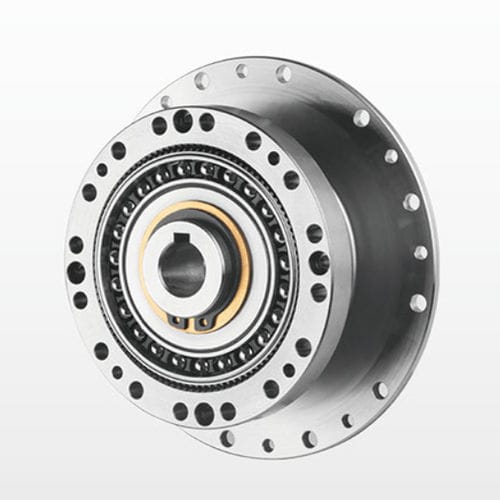

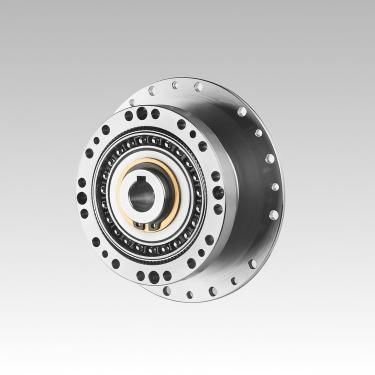

Wellgetriebe NLGS-C-Ⅱ Series

Wellkoaxialmit Vollwelle

Produktübersicht
Die NLGS-C-Ⅱ Serie von DESBOERN sind kompakte Strain-Wave-/Wellengetriebe (harmonische Antriebe) in Ein-Stufen-Ausführung, geeignet für industrielle Anwendungen mit hohen Anforderungen an Positioniergenauigkeit, große Untersetzungsverhältnisse und begrenzten Bauraum. Verfügbare Modelle: 14, 17, 20, 25, 32, 40. Typische Übersetzungen: 30, 50, 80, 100, 120, 160. Nenn-Wellenmoment der Serie: ca. 7 Nm bis 382 Nm; typisches Spiel ≤20 Bogensekunden.

Bestellhinweise (Kennzeichnung / Spezifikationscode)
Aufbau des Bestellcodes: ① Werkskennzeichen | ② Modell/Spec-Code (14,17,20,25,32,40) | ③ Untersetzungsverhältnis (z. B. 30,50,80,100,120,160) | ④ Strukturcode | ⑤ Wellengenerator-Typ (C = Bauteil, U = kombiniert) | ⑥ Projekt-/Sondercode (z. B. E001). Flexspline-Form: L = Top‑Hat, C = Cup. Flexspline-Länge: S = Standard, D = Kurz. Hochmoment-Option: G. Spezielle Dreiflachwellenstruktur: T.

Wesentliche Merkmale

• Hohe Positionsgenauigkeit: Mehrfachzahneingriff an zwei 180°-symmetrischen Positionen reduziert kumulative Teilungsfehler.
• Hohe Einzelstufen-Untersetzung: kompakte Bauweise ermöglicht hohe Übersetzungsverhältnisse (typ. i = 30–500, abhängig von Ausführung).
• Hohe Tragfähigkeit: Mehrfachzahneingriff verringert die Belastung pro Flächeneinheit und erhöht die Tragfähigkeit im Vergleich zu vielen konventionellen Getrieben.
• Kompakt und leicht: geeignet für Miniaturisierung und platzkritische Einbauten.
• Hohe Effizienz, lange Lebensdauer, ruhiger Lauf und geringe Geräuschentwicklung.

Technische Spezifikationen (Modellübersicht)
Typische Werte siehe unten; die endgültige Auswahl richtet sich nach Verhältnis und Strukturcode.

• NLGS-14 — Verhältnisse: 50 (Nennmoment 7,0 Nm), 80 (10 Nm), 100 (10 Nm). Max. Eingangs-drehzahl: 8500 rpm. Spiel: ≤20 Bogensekunden. Lebensdauer: 10.000–15.000 h. Gewicht: ~0,11 kg.
• NLGS-17 — Verhältnisse: 50 (21 Nm), 80 (29 Nm), 100 (31 Nm), 120 (31 Nm). Max. Eingangs-drehzahl: 7300 rpm. Spiel: 20 Bogensekunden. Lebensdauer: 10.000–15.000 h. Gewicht: ~0,18 kg.
• NLGS-20 — Verhältnisse: 50 (33 Nm), 80 (44 Nm), 100–160 (52 Nm). Max. Eingangs-drehzahl: 6500 rpm. Spiel: 20 Bogensekunden. Lebensdauer: 10.000–15.000 h. Gewicht: ~0,31 kg.
• NLGS-25 — Verhältnisse: 50 (51 Nm), 80 (82 Nm), 100–160 (87 Nm). Max. Eingangs-drehzahl: 5600 rpm. Spiel: 20 Bogensekunden. Lebensdauer: 10.000–15.000 h. Gewicht: ~0,48 kg.
• NLGS-32 — Verhältnisse: 50 (99 Nm), 80 (153 Nm), 100–160 (178 Nm). Max. Eingangs-drehzahl: 4800 rpm. Spiel: 20 Bogensekunden. Lebensdauer: 10.000–15.000 h. Gewicht: ~0,97 kg.
• NLGS-40 — Verhältnisse: 50 (178 Nm), 80 (268 Nm), 100–160 (345–382 Nm). Max. Eingangs-drehzahl: 4000 rpm. Spiel: 20 Bogensekunden. Lebensdauer: 10.000–15.000 h. Gewicht: ~1,87 kg.

Montagehinweise (Zusammenfassung)
Zwei empfohlene Montagemethoden: Methode 1 — Getriebe an Abgangsflansch fixieren, Wellengenerator- und Flanschgehäuse mit spezifiziertem Fett füllen, Wellengenerator am Motorwellenende befestigen, langsam einführen und mit Schrauben/Unterlegscheiben sichern; ggf. Dichtung verwenden; Motor vor Endanzug kurz mit niedriger Drehzahl (~100 rpm) betreiben. Methode 2 — Getriebe und Motor über Flansch verbinden, Gehäuse und Wellengenerator einfetten, Wellengenerator am Wellenende befestigen, dann Abgangsflansch mit Kreiswelle verbinden. Herstellervorgaben zu Flanschtoleranzen, Anzugsdrehmoment und Schraubensicherung beachten.

Spezifikationen / Optionen

• Serie: NLGS-C-Ⅱ (Strain wave / harmonische Antriebe)
• Hersteller: DESBOERN
• Verfügbare Größen: 14, 17, 20, 25, 32, 40
• Typische Verhältnisse: 30, 50, 80, 100, 120, 160 (modellabhängig)
• Nenn-Drehmomentbereich: ~7 Nm bis 382 Nm
• Typisches Spiel: ≤20 Bogensekunden
• Flexspline-Typen: L (Top‑Hat), C (Cup); Längen: S (Standard), D (Kurz)
• Wellengenerator: C (Bauteil) oder U (kombiniert)
• Optionen: G = hochmomentige Ausführung, T = Dreifachwellen-Struktur, E001 = kundenspezifischer Projektcode
