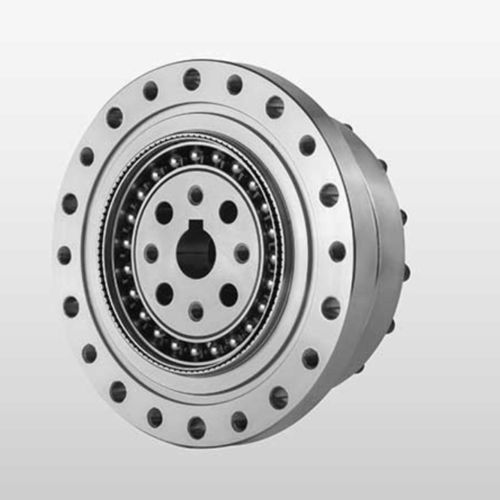

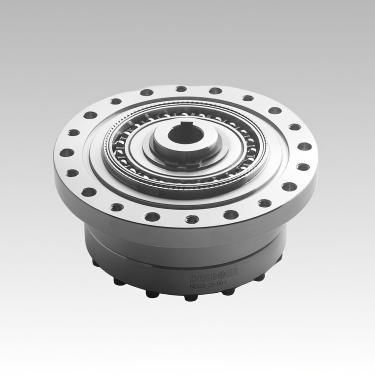

Wellgetriebe NCGS-U-Ⅰ

koaxialmit Vollwelle5 - 10 Nm

Produktübersicht
DESBOER NCGS-U-Ⅰ Serie Harmonic-/Strain-wave-Getriebe. Verfügbare Baugrößen: 14, 17, 20, 25, 32, 40. Übersetzungsverhältnisse: 30, 50, 80, 100, 120, 160 (modellabhängig). Spiel typisch ≤20 Bogensekunden. Nenn-Ausgangsdrehmoment: 7–382 Nm je nach Modell und Übersetzung.

Bestellhinweise (Bedeutung des Spezifikationscodes)
① Modellbezeichnung / Produktionsfamilie (z. B. NLGS, NCGS, NCGD, NLGD, NLGST)
② Spezifikationscode (14, 17, 20, 25, 32, 40 etc.)
③ Übersetzungsverhältnis (z. B. 30, 50, 80, 100, 120, 160)
④ Strukturcode
⑤ Wellengenerator-Typ: C = Komponententyp, U = Kombinierter Typ
⑥ Kundenspezifikation: E001 = Projektcode für kundenspezifische Getriebe

Kernmerkmale

• Hohe Positioniergenauigkeit: Mehrere Zähne greifen in zwei 180°-symmetrischen Bereichen ein, wodurch Zahndickenfehler reduziert und präzise Positionierung erreicht werden.
• Hohe Übersetzung: Einfachstufige Strain-wave-Übertragung ermöglicht hohe Übersetzungsverhältnisse (i = 30–500 in allgemeiner Auslegung) und kompakte Lösungen mit nur drei koaxialen Bauteilen.
• Hohe Tragfähigkeit: Die große Anzahl der eingreifenden Zähne verteilt die Last auf größere Kontaktfläche und bietet höhere Tragfähigkeit pro Flächeneinheit als viele konventionelle Getriebe.
• Kompakt und leicht: Deutlich geringeres Volumen und Gewicht gegenüber herkömmlichen Getrieben — geeignet für Anwendungen mit Miniaturisierungs- und Gewichtsanforderungen.
• Hoher Wirkungsgrad und lange Lebensdauer bei fachgerechter Montage und Schmierung.
• Ruhiger Lauf mit niedrigen Geräusch- und Stoßwerten bei Richtungswechseln.

Montagehinweise (Kurzfassung)

• Vor Montage das vorgeschriebene Fett auf Wellengenerator, Gehäuseinnenraum und Flanschhohlraum auftragen.
• Motor und Flansch befestigen; Dichtung einsetzen, falls Abdichtung erforderlich ist.
• Wellengenerator am Motorwellenende festschrauben (Ausrichtung beachten) mit Schrauben und Unterlegscheiben.
• Wellengenerator langsam drehend in das Getriebe einführen, anschließend Getriebe an Motorflansch anbringen.
• Empfehlungen: Flansch nach Montagegenauigkeitsanforderungen fertigen; hochfeste Schrauben (empfohlen 12.9) mit Schraubensicherung verwenden; Motor für Einlaufzeit bei niedriger Drehzahl (~100 min⁻¹) betreiben, bevor endgültig angezogen wird; Flanschhohlraum gemäß Spezifikation dimensionieren und mit angegebenem Fett füllen; Anzugsdrehmomenttabelle beachten.

Technische Daten des Getriebes
Tabellenköpfe: Modell | Übersetzung | Nennmoment bei 2000 1/min Eingang (Nm) | Max. zulässiges Start/Stopp-Moment (Nm) | Max. zulässiges mittleres Lastmoment (Nm) | Max. kurzzeitig zulässiges Moment (Nm) | Max. zulässige Eingangsdrehzahl (rpm) | Zulässige mittlere Eingangsdrehzahl (rpm) | Anlaufmoment (cNm) | Spiel (arcsec) | Lebensdauer (h) | Gewicht (kg)

NCGS-14
50 | 7.0 | 23 | 9 | 46 | 8500 | 3500 | 4.5 | ±20 | 10000 | 0.51
80 | 10 | 30 | 14 | 58 | 8500 | 3500 | 3.1 | ±20 | 15000 | 0.51
100 | 10 | 36 | 14 | 58 | 8500 | 3500 | 4.5 / 2.8 | ±20 | 15000 | 0.51

NCGS-17
50 | 21 | 44 | 34 | 91 | 7300 | 3500 | 6.7 | ±20 | 10000 | 0.67
80 | 29 | 56 | 35 | 109 | 7300 | 3500 | 4.4 | ±20 | 15000 | 0.67
100 | 31 | 70 | 51 | 109 | 7300 | 3500 | 3.7 | ±20 | 15000 | 0.67
120 | 31 | 70 | 51 | 109 | 7300 | 3500 | 3.4 | ±20 | 15000 | 0.67

NCGS-20
50 | 33 | 73 | 44 | 127 | 6500 | 3500 | 8.6 | ±20 | 10000 | 0.96
80 | 44 | 96 | 61 | 165 | 6500 | 3500 | 5.4 | ±20 | 15000 | 0.96
100 | 52 | 107 | 64 | 191 | 6500 | 3500 | 4.7 | ±20 | 15000 | 0.96
120 | 52 | 113 | 64 | 191 | 6500 | 3500 | 4.2 | ±20 | 15000 | 0.96
160 | 52 | 120 | 64 | 191 | 6500 | 3500 | 3.6 | ±20 | 15000 | 0.96

NCGS-25
50 | 51 | 127 | 72 | 242 | 5600 | 3500 | 17 | ±20 | 10000 | 1.46
80 | 82 | 178 | 113 | 332 | 5600 | 3500 | 10 | ±20 | 15000 | 1.46
100 | 87 | 204 | 140 | 369 | 5600 | 3500 | 8.8 | ±20 | 15000 | 1.46
120 | 87 | 217 | 140 | 395 | 5600 | 3500 | 8.0 | ±20 | 15000 | 1.46
160 | 87 | 229 | 140 | 408 | 5600 | 3500 | 6.9 | ±20 | 15000 | 1.46

NCGS-32
50 | 99 | 281 | 140 | 497 | 4800 | 3500 | 34 | ±20 | 10000 | 3.11
80 | 153 | 395 | 217 | 738 | 4800 | 3500 | 21 | ±20 | 15000 | 3.11
100 | 178 | 433 | 281 | 841 | 4800 | 3500 | 20 | ±20 | 15000 | 3.11
120 | 178 | 459 | 281 | 842 | 4800 | 3500 | 17 | ±20 | 15000 | 3.11
160 | 178 | 484 | 281 | 842 | 4800 | 3500 | 15 | ±20 | 15000 | 3.11

NCGS-40
50 | 178 | 523 | 255 | 892 | 4000 | 3000 | 61 | ±20 | 10000 | 4.6
80 | 268 | 675 | 369 | 1270 | 4000 | 3000 | 39 | ±20 | 15000 | 4.6
100 | 345 | 738 | 484 | 1400 | 4000 | 3000 | 34 | ±20 | 15000 | 4.6
120 | 382 | 802 | 586 | 1510 | 4000 | 3000 | 31 | ±20 | 15000 | 4.6
160 | 382 | 841 | 586 | 1510 | 4000 | 3000 | 26 | ±20 | 15000 | 4.6

Eigenschaften / technische Daten

• Serie: NCGS-U-Ⅰ Series
• Verfügbare Modelle (Codes): 14, 17, 20, 25, 32, 40
• Verfügbare Übersetzungen: 30, 50, 80, 100, 120, 160 (modellabhängig)
• Zahnspiel: ≤20 arcsec (typisch)
• Nenn-Drehmomentbereich: 7–382 Nm
• Wellengenerator-Typen: Komponententyp (C) und kombinierter Typ (U)
• Sonderoptionen: L/C flexspline-Formen (top-hat / cup), S/D flexspline-Längen (standard / kurzrohr), G = hochmomentiges Design, T = Spezialstruktur mit drei Wellengeneratoren
• Max. Eingangs- und mittlere zulässige Eingangs-Drehzahlen variieren je nach Modell (siehe Tabellen oben)
