Wellgetriebe NLGS-U-IV

koaxial5 - 10 Nm10 - 20 Nm

Produktübersicht

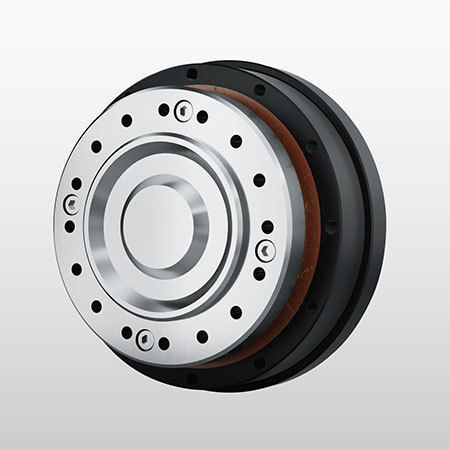

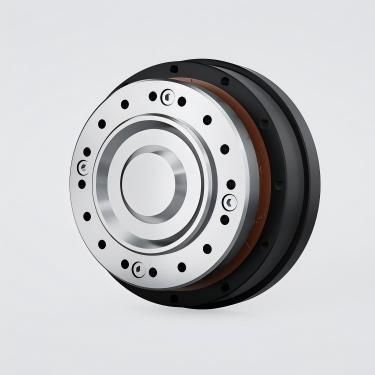

DESBOERN NLGS-U-IV Serie Strain-Wave-Getriebe
Modelle: 14/17/20/25/32/40
Übersetzungsbereich: 50 - 160
Backlash: ≤20 Bogensekunden
Nennabtriebsdrehmomentbereich: 7 - 382 Nm

Bestellhinweise
① Modellname
② Spezifikationscode
③ Übersetzungsverhältnis (Beispiele: 30, 50, 80, 100, 120, 160)
④ Strukturcode
⑤ Generatortyp (C = Bauteiltyp, U = Kombinierter Typ)
⑥ Kundenspezifikation (E001 = Projektcode für kundenspezifische Strain-Wave-Getriebe)

Zusätzliche Hinweise:
Produktionsort: 'N' = Werkscode
Flexspline-Form: L = Top-Hat, C = Cup
Flexspline-Länge: S = Standard, D = Kurzrohr
Hohe Drehmoment-Ausführung: 'G' = hohe Drehmoment-Ausführung; leer = Standardausführung
Spezialaufbau: 'T' = Dreifach-Wellen-Generator-Struktur

Hauptmerkmale

• Hohe Positionier- und Drehgenauigkeit: Mehrere Zähne verzahnen gleichzeitig in zwei 180°-symmetrischen Positionen und reduzieren Teilungsfehler.
• Großer einstufiger Übersetzungsbereich: Strain-wave-Einzelstufe kann i = 30–500 erreichen bei kompakter Bauweise.
• Hohe Tragfähigkeit: Viele Verzahnungszähne und Flächenkontakt reduzieren die Flächenbelastung.
• Kompakte Baugröße und geringes Gewicht für Miniaturisierung und leichte Konstruktionen.
• Hoher Wirkungsgrad und lange Lebensdauer für industrielle Anwendungen.
• Ruhiger, geräuscharmer Lauf ohne Stöße.

Technische Daten des Getriebes (Zusammenfassung nach Modell)
NLGS-14 (Keilnut/Flacher Generator Varianten) — Übersetzung 50: Nennmoment 7,0 Nm; Max Start/Stopp 23 Nm; Max avg Belastung 9 Nm; Max kurzzeitiges Moment 46 Nm; Max Eingangsdrehzahl 8500 min⁻¹; Zulässige mittlere Eingangsdrehzahl 3500 min⁻¹; Anlaufmoment 5,7 Nm; Backlash ≤20 Bogensekunden; Lebensdauer ≈10000 h; Gewicht 0,66 kg. Übersetzung 80: Nennmoment 10 Nm; kurzzeitiges Moment 61 Nm; Anlaufmoment 4,4 Nm; Lebensdauer ≈15000 h. Übersetzung 100: Nennmoment 10 Nm; kurzzeitiges Moment 70 Nm; Anlaufmoment 3,7 Nm; Lebensdauer ≈15000 h.

NLGS-17 — Übersetzung 50: Nennmoment 21 Nm; Max Start/Stopp 44 Nm; Max avg 34 Nm; Kurzzeitiges Moment 91 Nm; Max Eingangsdrehzahl 7300 min⁻¹; Zulässige mittlere 3500 min⁻¹; Anlaufmoment 9,7 Nm; Backlash ±20 Bogensekunden; Lebensdauer ≈10000 h; Gewicht 0,94 kg. Höhere Übersetzungen (80/100/120) erhöhen Nenn- und Kurzzeitmomente (siehe Datenblatt).

NLGS-20 — Übersetzung 50: Nennmoment 33 Nm; Max Start/Stopp 73 Nm; Max avg 44 Nm; Kurzzeitiges Moment 127 Nm; Max Eingangsdrehzahl 6500 min⁻¹; Zulässige mittlere 3500 min⁻¹; Anlaufmoment 14 Nm; Backlash ±20 Bogensekunden; Lebensdauer ≈10000 h; Gewicht 1,38 kg. Höhere Übersetzungen: höhere Momente (siehe Datenblatt).

NLGS-25 — Übersetzung 50: Nennmoment 51 Nm; Max Start/Stopp 127 Nm; Max avg 72 Nm; Kurzzeitiges Moment 242 Nm; Max Eingangsdrehzahl 5600 min⁻¹; Zulässige mittlere 3500 min⁻¹; Anlaufmoment 22 Nm; Backlash ±20 Bogensekunden; Lebensdauer ≈10000 h; Gewicht 2,1 kg. Höhere Übersetzungen: kurzzeitige Momente bis ~395–408 Nm; Lebensdauer bis ~15000 h.

NLGS-32 — Übersetzung 50: Nennmoment 99 Nm; Max Start/Stopp 281 Nm; Max avg 140 Nm; Kurzzeitiges Moment 497 Nm; Max Eingangsdrehzahl 4800 min⁻¹; Zulässige mittlere 3500 min⁻¹; Anlaufmoment 41 Nm; Backlash ±20 Bogensekunden; Lebensdauer ≈10000 h; Gewicht 4,4 kg. Höhere Übersetzungen: Nennmomente 153–178 Nm und kurzzeitige Momente bis ~892–897 Nm.

NLGS-40 — Übersetzung 50: Nennmoment 178 Nm; Max Start/Stopp 523 Nm; Max avg 255 Nm; Kurzzeitiges Moment 892 Nm; Max Eingangsdrehzahl 4000 min⁻¹; Zulässige mittlere 3000 min⁻¹; Anlaufmoment 72 Nm; Backlash ±20 Bogensekunden; Lebensdauer ≈10000 h; Gewicht 7,3 kg. Höhere Übersetzungen (80/100/120/160): Nennmomente 268–382 Nm und kurzzeitige Momente bis ~1530 Nm; Lebensdauer bis ~15000 h.

Montageanweisungen
Methode 1:
(1) Befestigen Sie das Getriebe an der Abtriebsflansch und die Eingangsflansch an der Kreiswelle.
(2) Füllen Sie den Wellengenerator, das Getriebegehäuse und die Motorflansch-Hohlräume mit der vorgeschriebenen Schmierfettmenge.
(3) Befestigen Sie Motor und Flansch, gegebenenfalls mit Dichtung.
(4) Sichern Sie den Wellengenerator am Ende der Motorwelle mit Schrauben und Unterlegscheiben (Ausrichtung beachten).
(5) Drehen Sie den Wellengenerator langsam und führen Sie ihn in das Getriebe ein, verbinden Sie anschließend das Getriebe mit der Motorflansch. Empfehlungen: Flansch mit Einbausgenauigkeit fertigen, Verwendung von hochfesten Schrauben 12.9 mit Schraubensicherung, Motor zunächst mit niedriger Drehzahl (~100 min⁻¹) betreiben vor endgültigem Anziehen; Anzugsdrehmomenttabelle im Datenblatt beachten.

Methode 2:
(1) Verbinden Sie Getriebe und Motor über die Flansch.
(2) Füllen Sie Getriebe- und Flanschhohlräume mit Fett.
(3) Tragen Sie Fett auf den Wellengenerator auf, befestigen Sie ihn am Ende der Motorwelle mit Schrauben und Unterlegscheiben (Ausrichtung beachten).
(4) Füllen Sie die Hohlraum der Abtriebsflansch mit Fett und verbinden Sie sie mit der Kreiswelle des Getriebes. Gleiche Präzisions-, Schrauben- und Testempfehlungen wie Methode 1.

Technische Merkmale / Spezifikationen

• Serie: NLGS-U-IV
• Verfügbare Größen: 14, 17, 20, 25, 32, 40
• Typische Übersetzungen: 50, 80, 100, 120, 160 (andere gemäß Spezifikationscode)
• Backlash: ≤20 Bogensekunden (typisch, ±20 Bogensekunden für einige Modelle)
• Nennabtriebsdrehmoment: ~7 Nm (NLGS-14) bis ~382 Nm (NLGS-40) je nach Modell/Übersetzung
• Max kurzzeitiges Drehmoment: bis ~1530 Nm für größte Modelle/Übersetzungen
• Max Eingangsdrehzahl: variiert je nach Modell (NLGS-14 ~8500 min⁻¹ → NLGS-40 ~4000 min⁻¹)
• Zulässige mittlere Eingangsdrehzahl: typ. 3000–3500 min⁻¹
• Anlaufmoment: variiert nach Modell/Übersetzung (Beispiele in Tabellen)
• Lebensdauer: bis ~15000 h für viele Konfigurationen
• Gewichtsbereich: ~0,66 kg (NLGS-14) bis ~7,3 kg (NLGS-40)
• Flexspline-Form: L = Top Hat, C = Cup; Längen: S (Standard), D (Kurz)
• Wellenverengertypen: C = Komponente, U = Kombiniert
• Anpassungscode: E001 für kundenspezifische Strain-Wave-Getriebe
