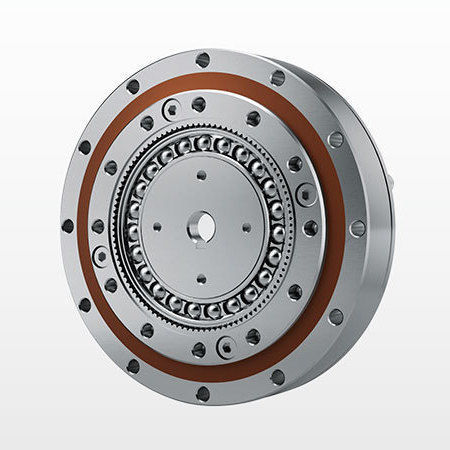

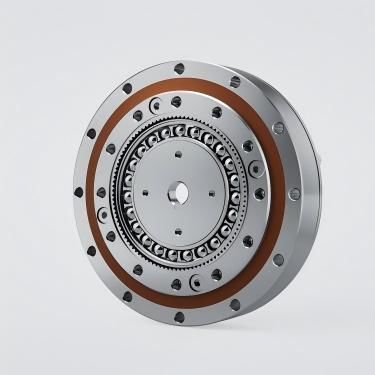

Wellgetriebe NLGD-U-I

koaxial1 - 5 Nm5 - 10 Nm

Produktübersicht DESBOERN NLGD-U-I Serie Dehnungswellen-Getriebe

• Modellgrößen: 14, 17, 20, 25, 32, 40
• Verfügbare Untersetzungsverhältnisse: 30, 50, 80, 100, 120, 160 (Beispiele)
• Spiel: ≤20 arcsec (typisch)
• Nennabtriebsdrehmomentbereich (je nach Modell/Übersetzung): 3.7 - 206 Nm

Bestellhinweise (Codeaufschlüsselung) ① Modellbezeichnung ② Spezifikationscode ③ Untersetzungsverhältnis (Beispiele: 30, 50, 80, 100, 120, 160) ④ Struktur-Code ⑤ Wellengenerator-Typ: C = Komponententyp, U = kombinierter Typ ⑥ Kundenspezifische Spezifikation: E001 = Projektcode für kundenspezifische Dehnungswellen-Getriebe Flexspline / Sondercodes Produktionsstandort: N = Werkscode Flexspline-Form: L = Hutform, C = Becherform Flexspline-Länge: S = Standardtyp, D = Kurzrohrtyp Ausführung mit hohem Drehmoment: G = Ausführung mit hohem Drehmoment, blank = Standardausführung Spezielle Struktur: T = Drei-Wellen-Generatorstruktur-Getriebe Hauptmerkmale

• Hohe Präzision: mehrere Zähne greifen symmetrisch ineinander (zwei symmetrische 180°-Positionen), um die Auswirkung von Teilungsfehlern zu verringern und eine sehr hohe Positions- und Rotationsgenauigkeit zu erreichen.
• Großes Übersetzungsverhältnis: einstufiges Dehnungswellengetriebe kann hohe Übersetzungsverhältnisse (i = 30-500) mit einer einfachen Struktur erreichen; drei Basisteile auf der gleichen Achse ermöglichen hohe Drehzahlverhältnisse.
• Hohe Tragfähigkeit: Mehrfacher Zahneingriff und Oberflächenkontakt reduzieren die Flächenbelastung; die Tragfähigkeit ist höher als bei vielen anderen Getriebeformen.
• Kompakte Größe und geringes Gewicht: Kleineres Volumen und Gewicht im Vergleich zu gewöhnlichen Getriebevorrichtungen - geeignet für Miniaturisierung und Leichtbaukonstruktionen.
• Hoher Übertragungswirkungsgrad und lange Lebensdauer.
• Geschmeidige Übertragung mit geringem Geräusch und minimalen Auswirkungen.

Tabellen der technischen Daten des Getriebes (ausgewählte Zeilen) Hinweis: Zeilen dargestellt als: Modell | Getriebeübersetzung | Nenndrehmoment (Nm) | Maximal zulässiges Drehmoment bei Start/Stopp (Nm) | Maximal zulässiges durchschnittliches Lastdrehmoment (Nm) | Maximal zulässiges Momentandrehmoment (Nm) | Maximal zulässige Eingangsdrehzahl (U/min) | Zulässige durchschnittliche Eingangsdrehzahl (U/min) | Anlaufdrehmoment (cNm) | Spiel (arcsec) | Lebensdauer (h) | Gewicht (kg) NLGD-14 | 50 | 3,7 | 12 | 4,8 | 23 | 8500 | 3500 | 6,2 | 20 | 9000 | 0,33 NLGD-14 | 80 | 5,4 | 16 | 7,7 | 35 | (gleiche Höchstgeschwindigkeiten) | (gleicher Durchschnittswert) | 6,2 | 20 | 10000 | 0,33 NLGD-14 | 100 | 5.4 | 19 | 7.7 | 35 | (gleich) | (gleich) | 4.8 | 20 | 10000 | 0.33 NLGD-17 | 50 | 11 | 23 | 18 | 48 | 7300 | 3500 | 19 | ±20 | 9000 | 0,42 NLGD-17 | 80 | 15 | 29 | 19 | 61 | (gleiche Höchstgeschwindigkeiten) | (gleicher Durchschnittswert) | 16 | ±20 | 10000 | 0,42 NLGD-17 | 100 | 16 | 37 | 19 | 71 | (gleich) | (gleich) | 4,8 | ±20 | 10000 | 0,42 NLGD-17 | 120 | 16 | 37 | 27 | 71 | (gleich) | (gleich) | 13 | ±20 | 10000 | 0,42 NLGD-20 | 50 | 17 | 39 | 24 | 69 | 6500 | 3500 | 25 | ±20 | 9000 | 0,52 NLGD-20 | 80 | 24 | 51 | 33 | 89 | (gleich) | (gleich) | 23 | ±20 | 10000 | 0,52 NLGD-20 | 100 | 28 | 57 | 34 | 95 | (gleich) | (gleich) | 22 | ±20 | 10000 | 0,52 NLGD-20 | 120 | 28 | 60 | 34 | 95 | (gleich) | (gleich) | 22 | ±20 | 10000 | 0,52 NLGD-20 | 160 | 28 | 64 | 34 | 95 | (gleich) | (gleich) | 22 | ±20 | 10000 | 0,52 NLGD-25 | 50 | 27 | 69 | 38 | 127 | 5600 | 3500 | 39 | ±20 | 9000 | 0,91 NLGD-25 | 80 | 44 | 96 | 60 | 179 | (gleich) | (gleich) | 36 | ±20 | 10000 | 0,91 NLGD-25 | 100 | 47 | 110 | 75 | 184 | (gleich) | (gleich) | 34 | ±20 | 10000 | 0,91 NLGD-25 | 120 | 47 | 117 | 75 | 204 | (gleich) | (gleich) | 34 | ±20 | 10000 | 0,91 NLGD-25 | 160 | 47 | 123 | 75 | 204 | (gleich) | (gleich) | 33 | ±20 | 10000 | 0,91 NLGD-32 | 50 | 53 | 151 | 75 | 268 | 4800 | 3500 | 60 | 20 | 9000 | 1.87 NLGD-32 | 80 | 83 | 213 | 117 | 398 | (gleich) | (gleich) | 55 | 20 | 10000 | 1,87 NLGD-32 | 100 | 96 | 233 | 151 | 420 | (gleich) | (gleich) | 50 | 20 | 10000 | 1,87 NLGD-32 | 120 | 96 | 247 | 151 | 445 | (gleich) | (gleich) | 48 | 20 | 10000 | 1,87 NLGD-32 | 160 | 96 | 261 | 151 | 445 | (gleich) | (gleich) | 47 | 20 | 10000 | 1,87 NLGD-40 | 50 | 96 | 281 | 137 | 480 | 4000 | 3000 | 95 | 20 | 9000 | 3,09 NLGD-40 | 80 | 144 | 364 | 198 | 686 | (gleich) | (gleich) | 83 | 20 | 10000 | 3,09 NLGD-40 | 100 | 185 | 398 | 260 | 700 | (gleich) | (gleich) | 78 | 20 | 10000 | 3,09 NLGD-40 | 120 | 205 | 432 | 315 | 765 | (gleich) | (gleich) | 77 | 20 | 10000 | 3,09 NLGD-40 | 160 | 206 | 453 | 316 | 765 | (gleich) | (gleich) | 74 | 20 | 10000 | 3,09 Einbaumethoden (Zusammenfassung) Methode 1: Befestigen Sie das Getriebe am Abtriebsflansch und den Eingangsflansch an der kreisförmigen Nut; füllen Sie den Wellengenerator, den Getrieberaum und den Motorflanschraum mit dem angegebenen Fett; befestigen Sie den Motor und den Flansch (fügen Sie ggf. einen Dichtungsring hinzu); befestigen Sie den Wellengenerator mit Schrauben und Unterlegscheiben am Motorwellenende; drehen Sie den Wellengenerator langsam und setzen Sie ihn in das Getriebe ein, dann verbinden Sie das Getriebe mit dem Motorflansch. Es wird empfohlen, den Motor vor dem endgültigen Anziehen der Schrauben eine Zeit lang mit niedriger Drehzahl (~100 U/min) laufen zu lassen; verwenden Sie das empfohlene Schraubendrehmoment und hochfeste Schrauben mit Schraubensicherungskleber. Methode 2: Verbinden Sie Getriebe und Motor über den Flansch; füllen Sie die Hohlräume mit Fett; befestigen Sie den Wellengenerator am Motorwellenende (mit Schrauben und Unterlegscheiben); nachdem Sie den Hohlraum des Abtriebsflansches gefüllt haben, verbinden und befestigen Sie ihn an der kreisförmigen Verzahnung. Befolgen Sie die Hinweise zur Flanschgenauigkeit und zum Schraubendrehmoment in der technischen Dokumentation. Caractéristiques / Technische Daten

• Verfügbare Modelle: NLGD-Serie (Größen 14, 17, 20, 25, 32, 40) mit U-I / U-T / W-Varianten (Wellengeneratortypen und Strukturcodes).
• Untersetzungsverhältnisse: typischer Satz umfasst 30, 50, 80, 100, 120, 160.
• Drehmomentbereich: von etwa 3.7 Nm (kleinste) bis >200 Nm (größte Modelle je nach Übersetzung).
• Maximal zulässige Eingangsdrehzahl: variiert je nach Größe (ca. 8500 U/min für die kleinste Modellreihe bis 3000-4800 U/min für größere Größen).
• Zulässige durchschnittliche Antriebsdrehzahl: typischerweise 3000-3500 U/min je nach Modell.
• Typische Werte für Anlaufmoment und cNm je nach Modell und Übersetzung in den obigen Tabellen.
• Typisches Spiel: ±20 arcsec oder ≤20 arcsec je nach Modell und Einstellung.
• Lebensdauer: typische validierte Werte von 9000-10000 Stunden in den Tabellen (anwendungs- und zustandsabhängig).
• Gewichte (ca.): NLGD-14 ~0,33 kg; NLGD-17 ~0,42 kg; NLGD-20 ~0,52 kg; NLGD-25 ~0,91 kg; NLGD-32 ~1,87 kg; NLGD-40 ~3,09 kg.
