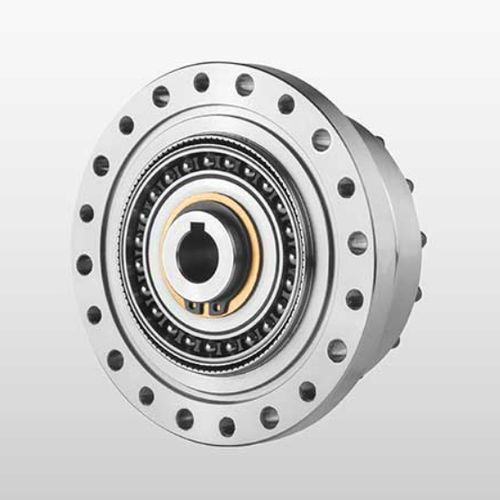

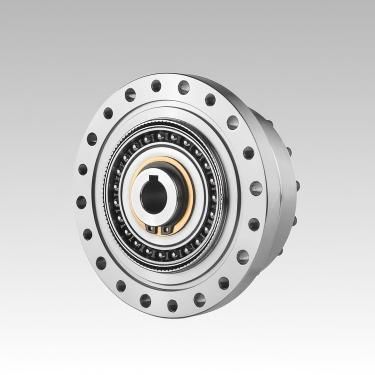

Well-Servogetriebe NCGS-U-II

koaxialkonzentrisch5 - 10 Nm

Produktübersicht DESBOER NCGS-U-II Serie Dehnungswellen-Getriebe Grundlegende Daten Modell: 14/17/20/25/32/40 Untersetzung: 50 - 160 Verdrehspiel: ≤20 arcsec Nennabtriebsdrehmoment: 7 - 382 Nm Bestellanleitung ① Modellbezeichnung ② Spezifikationscode ③ Untersetzungsverhältnis (Beispiele: 30, 50, 80, 100, 120, 160) ④ Aufbau-Code ⑤ Generatortyp (C = Komponententyp, U = kombinierter Typ) ⑥ Kundenspezifische Spezifikation (E001 = Projektcode für kundenspezifische Dehnungswellen-Getriebe) Hauptmerkmale

• Hohe Präzision: mehrere Zähne greifen gleichzeitig in zwei 180° symmetrischen Positionen ineinander, was die Auswirkungen von Teilungsfehlern reduziert und eine sehr hohe Positions- und Rotationsgenauigkeit ermöglicht.
• Großes Übersetzungsverhältnis: ein einstufiges Dehnungswellengetriebe kann mit einer einfachen Struktur typische Übersetzungsverhältnisse im Bereich von i = 30 - 500 erreichen; drei Basisteile auf derselben Achse ermöglichen hohe Drehzahlverhältnisse.
• Hohe Tragfähigkeit: Zahnflächenkontakt und mehrere gleichzeitig ineinander greifende Zähne führen zu geringerer Flächenbelastung und höherer Tragfähigkeit als bei anderen Getriebeformen.
• Kleine Größe und geringes Gewicht: Im Vergleich zu herkömmlichen Getrieben können Volumen und Gewicht zur Miniaturisierung stark reduziert werden.
• Hoher Übertragungswirkungsgrad und lange Lebensdauer.
• Gleichmäßige Übertragung mit geringem Geräusch und ohne Stöße.

Hinweise zu Produkt-Codes und Optionen (1) Produktionsstandort: 'N' ist der Werkscode. Flexspline-Formen: L = Top Hat Typ, C = Cup Typ. Flexspline-Länge: S = Standardtyp, D = Kurzrohrtyp. Hochdrehmomentausführung: G = Ausführung mit hohem Drehmoment, blank = Standardausführung. Spezielle Struktur: T = Drei-Wellen-Generatorstruktur-Getriebe. (2) Spezifikationscodes von Dehnungswellengetrieben: z.B. 14, 17, 20, 25, 32, 40, etc. (3) Untersetzungsverhältnisse: z.B. 30, 50, 80, 100, 120, 160, usw. (4) Strukturcode wie oben erläutert. (5) Wellengeneratortyp: C für den Komponententyp, U für den kombinierten Typ. (6) E001 ist der Projektcode für kundenspezifische Dehnungswellen-Getriebe. Technische Daten des Getriebes NCGS-14-00-U-II Kopfzeile: Getriebeübersetzung | Nenndrehzahl bei 2000 U/min Eingang (Nm) | Max. Zulässiges Drehmoment bei Start/Stop (Nm) | Max. Zulässiges durchschnittliches Lastdrehmoment (Nm) | Max. Momentanes zulässiges Drehmoment (Nm) | Max. Zulässige Eingangsdrehzahl (U/min) | Zulässige durchschnittliche Eingangsdrehzahl (U/min) | Anlaufdrehmoment (cNm) | Verdrehspiel (arcsec) | Lebensdauer (Stunde) | Gewicht (Kg) 50 | 7.0 | 23 | 9 | 46 | 8500 | 3500 | 4.5 | ±20 | 10000 | 0.52 80 | 10 | 30 | 14 | 58 | 8500 | 3500 | 4.5 | ±20 | 15000 | 0.52 100 | 10 | 36 | 14 | 58 | 8500 | 3500 | 4.5 | ±20 | 15000 | 0.52 NCGS-17-00-U-II 50 | 21 | 44 | 34 | 91 | 7300 | 3500 | 6.7 | ±20 | 10000 | 0.68 80 | 29 | 56 | 35 | 109 | 7300 | 3500 | 4.4 | ±20 | 15000 | 0.68 100 | 31 | 70 | 51 | 109 | 7300 | 3500 | 3.7 | ±20 | 15000 | 0.68 120 | 31 | 70 | 51 | 109 | 7300 | 3500 | 3.4 | ±20 | 15000 | 0.68 NCGS-20-00-U-II 50 | 33 | 73 | 44 | 127 | 6500 | 3500 | 8.6 | ±20 | 10000 | 0.98 80 | 44 | 96 | 61 | 165 | 6500 | 3500 | 5.4 | ±20 | 15000 | 0.98 100 | 52 | 107 | 64 | 191 | 6500 | 3500 | 4.7 | ±20 | 15000 | 0.98 120 | 52 | 113 | 64 | 191 | 6500 | 3500 | 4.2 | ±20 | 15000 | 0.98 160 | 52 | 120 | 64 | 191 | 6500 | 3500 | 3.6 | ±20 | 15000 | 0.98 NCGS-25-00-U-II 50 | 51 | 127 | 72 | 242 | 5600 | 3500 | 17 | ±20 | 10000 | 1.5 80 | 82 | 178 | 113 | 332 | 5600 | 3500 | 10 | ±20 | 15000 | 1.5 100 | 87 | 204 | 140 | 369 | 5600 | 3500 | 8.8 | ±20 | 15000 | 1.5 120 | 87 | 217 | 140 | 395 | 5600 | 3500 | 8.0 | ±20 | 15000 | 1.5 160 | 87 | 229 | 140 | 408 | 5600 | 3500 | 6.9 | ±20 | 15000 | 1.5 NCGS-32-00-U-II 50 | 99 | 281 | 140 | 497 | 4800 | 3500 | 34 | ±20 | 10000 | 3.2 80 | 153 | 395 | 217 | 738 | 4800 | 3500 | 21 | ±20 | 15000 | 3.2 100 | 178 | 433 | 281 | 841 | 4800 | 3500 | 20 | ±20 | 15000 | 3.2 120 | 178 | 459 | 281 | 842 | 4800 | 3500 | 17 | ±20 | 15000 | 3.2 160 | 178 | 484 | 281 | 842 | 4800 | 3500 | 15 | ±20 | 15000 | 3.2 NCGS-40-00-U-II 50 | 178 | 523 | 255 | 892 | 4000 | 3000 | 61 | ±20 | 10000 | 5.0 80 | 268 | 675 | 369 | 1270 | 4000 | 3000 | 39 | ±20 | 15000 | 5.0 100 | 345 | 738 | 484 | 1400 | 4000 | 3000 | 34 | ±20 | 15000 | 5.0 120 | 382 | 802 | 586 | 1510 | 4000 | 3000 | 31 | ±20 | 15000 | 5.0 160 | 382 | 841 | 586 | 1510 | 4000 | 3000 | 26 | ±20 | 15000 | 5.0 Einbauverfahren Fetten Sie den Wellengenerator, den inneren Hohlraum des Getriebes und den Hohlraum des Anschlussflansches. Befestigen Sie den Motor und den Flansch; fügen Sie bei Bedarf einen Dichtungsring hinzu. Den Wellengenerator mit Schrauben und Unterlegscheiben sicher am Motorwellenende befestigen (Ausrichtung des Wellengenerators beachten). Den Wellengenerator langsam drehen und in das Getriebe einsetzen, dann das Getriebe mit dem Motorflansch verbinden. Empfehlungen: den Flansch entsprechend den Anforderungen an die Installationsgenauigkeit herstellen; hochfeste Schrauben (z. B. Güteklasse 12.9) mit Gewindesicherungskleber verwenden; nach der Installation des Wellengenerators den Motor eine Zeit lang mit niedriger Drehzahl (100 U/min) laufen lassen, bevor die Schrauben angezogen werden; die Abmessungen des Flanschhohlraums gemäß den Spezifikationen auslegen und mit dem angegebenen Fett füllen; die Anzugsmomente für die Schrauben sind der Tabelle zu entnehmen. Caractéristiques / spécifications techniques

• Produktfamilie: NCGS-U-II (NCGS-Serie)
• Verfügbare Modelle: 14, 17, 20, 25, 32, 40
• Verfügbare Untersetzungsverhältnisse: 30, 50, 80, 100, 120, 160 (je nach Modell)
• Spiel: typischerweise ±20 arcsec oder besser
• Nennabtriebsdrehmomentbereich über alle Baureihen: 7 Nm bis 382 Nm (modellabhängig)
• Max. zulässige Eingangsdrehzahl: modellabhängig (Bereiche in Tabellen angegeben, z. B. bis 8500 U/min für kleinere Modelle)
• Zulässige durchschnittliche Eingangsdrehzahl im Allgemeinen bis 3500 U/min (variiert je nach Modell)
• Anfangsdrehmomentwerte pro Modell/Übersetzung angegeben
• Lebensdauerangaben pro Modell/Übersetzung angegeben (z.z. B. 10000-15000 Stunden typisch)
• Gewichte variieren je nach Modell (Beispiele: 0,52 kg für NCGS-14, bis zu ~5 kg für NCGS-40)
• Flexspline-Optionen: Formen L (Top Hat) oder C (Cup), Längen S (Standard) oder D (kurz)
• Option für hohes Drehmoment: Suffix G; spezielle Dreiwellengeneratorstruktur: Suffix T
• Wellengeneratortyp: C = Komponententyp, U = kombinierter Typ
• Kundenspezifischer Projektcode: E001
