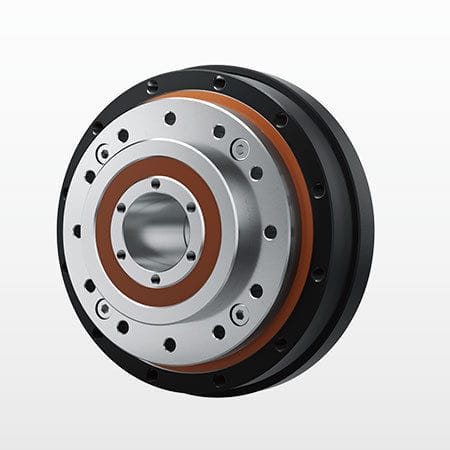

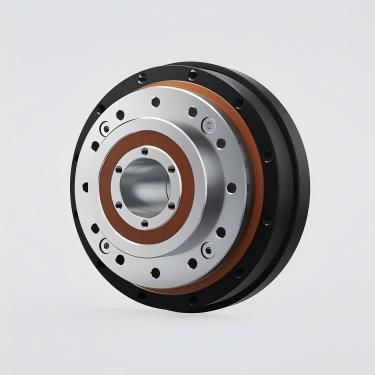

Wellgetriebe NLGD-U-III

Wellkoaxial1 - 5 Nm

Produktname DESBOERN NLGD-U-III Serie Dehnungswellen-Getriebe Allgemeine Beschreibung Dehnungswellengetriebe (Oberwellengetriebe) der Baureihe NLGD-U-III. Verfügbare Modelle: 14\17\20\25\32. Verfügbare Untersetzungsverhältnisse: 50, 80, 100, 120, 160 (je nach Modell). Verdrehspiel: ≤20 arcsec. Nennabtriebsdrehmomentbereich: 3.7 - 96 Nm. Bestellanleitung ① Modellbezeichnung ② Spezifikationscode ③ Untersetzungsverhältnis (Beispiele: 30, 50, 80, 100, 120, 160) ④ Aufbau-Code ⑤ Generatortyp (C = Komponententyp, U = kombinierter Typ) ⑥ Kundenspezifische Spezifikation (E001 = Projektcode für kundenspezifische Getriebe) Zusätzliche Code-Erklärungen: - Produktionsstandort: 'N' ist der Werkscode - Flexspline-Form: L = Hütchenform, C = Topfform - Flexspline-Länge: S = Standardtyp, D = Kurzrohrtyp - Hochdrehmomentausführung: G = Hochdrehmomentausführung, blank = Standardausführung - Spezielle Struktur: T = Drei-Wellen-Generatorstruktur-Getriebe Hauptmerkmale

• Hohe Präzision: Mehrere Zähne kämmen gleichzeitig an zwei symmetrischen 180°-Positionen, um durchschnittliche Teilungsfehler für eine sehr hohe Positions- und Rotationsgenauigkeit zu erzielen.
• Großes Übersetzungsverhältnis: Die einstufige Dehnungswellenübertragung kann i = 30-500 mit einer kompakten dreiteiligen Koaxialstruktur erreichen.
• Hohe Lagerkapazität: mehrere ineinander greifende Zähne und Oberflächenkontakt reduzieren die Flächenbelastung, was zu einer höheren Lagerkapazität als bei vielen anderen Übertragungsformen führt.
• Kleine Größe und geringes Gewicht: ermöglicht Miniaturisierung und Gewichtsreduzierung im Vergleich zu gewöhnlichen Getriebevorrichtungen.
• Hoher Übertragungswirkungsgrad, lange Lebensdauer, reibungslose Übertragung, geringes Geräusch und geringe Auswirkungen.

Technische Daten des Getriebes (ausgewählte Modelltabellen) NLGD-14 (Typ Dehnungswellengetriebe): - Getriebeübersetzung 50 - Nenndrehmoment (Nm): 3.7; Max. zulässiges Drehmoment bei Start/Stop (Nm): 12; Max. zulässiges durchschnittliches Lastmoment (Nm): 4.8; Max. zulässiges Momentan-Drehmoment (Nm): 23; Max. zulässige Eingangsdrehzahl (U/min): 8500; Zulässige durchschnittliche Eingangsdrehzahl (U/min): 3500; Anlaufmoment (cNm): 11; Umkehrspiel (arcsec): 20; Lebensdauer (Std.): 9000; Gewicht (Kg): 0.49 - Getriebeübersetzung 80 - Nenndrehmoment (Nm): 5.4; Max. Start/Stop (Nm): 16; Max. mittlere Last (Nm): 7.7; Max. momentane (Nm): 35; Anlaufmoment (cNm): 9.0; Getriebespiel: 20; Lebensdauer: 10000; Gewicht: 0.49 - Getriebeübersetzung 100 - Nenndrehmoment (Nm): 5.4; Max. Start/Stopp (Nm): 19; Max. mittlere Last (Nm): 7.7; Max. momentane (Nm): 35; Anlaufmoment (cNm): 8.7; Umkehrspiel: 20; Lebensdauer: 10000; Gewicht: 0.49 NLGD-17 (Typ Dehnungswellengetriebe): - Untersetzung 50 - Nenndrehmoment (Nm): 11; Max. Start/Stop (Nm): 23; Max. mittlere Last (Nm): 18; Max. momentane (Nm): 48; Max. zulässige Eingangsdrehzahl (U/min): 7300; Zulässige durchschnittliche Eingangsdrehzahl (U/min): 3500; Anlaufmoment (cNm): 39; Umkehrspiel (arcsec): 20; Lebensdauer: 9000; Gewicht (Kg): 0.66 - Getriebeübersetzung 80 - Nenndrehmoment (Nm): 15; Max. Start/Stopp (Nm): 29; Max. mittlere Last (Nm): 19; Max. momentane (Nm): 61; Anlaufmoment (cNm): 34; Getriebespiel: 20; Lebensdauer: 10000; Gewicht: 0,66 - Getriebeübersetzung 100 - Nenndrehmoment (Nm): 16; Max. Start/Stopp (Nm): 37; Max. mittlere Last (Nm): 27; Max. momentane (Nm): 71; Anlaufmoment (cNm): 37; Getriebespiel: 20; Lebensdauer: 10000; Gewicht: 0,66 - Getriebeübersetzung 120 - Nenndrehmoment (Nm): 16; Max. Start/Stop (Nm): 37; Max. mittlere Last (Nm): 27; Max. momentane (Nm): 71; Anlaufmoment (cNm): 34; Umkehrspiel: 20; Lebensdauer: 10000; Gewicht: 0,66 NLGD-20 (Typ Dehnungswellengetriebe): - Getriebeübersetzung 50 - Nenndrehmoment (Nm): 17; Max. Start/Stop (Nm): 39; Max. mittlere Last (Nm): 24; Max. momentane (Nm): 69; Max. zulässige Eingangsdrehzahl (U/min): 6500; Zulässige durchschnittliche Eingangsdrehzahl (U/min): 3500; Anlaufmoment (cNm): 53; Umkehrspiel (arcsec): 20; Lebensdauer: 9000; Gewicht (Kg): 0.84 - Getriebeübersetzung 80 - Nenndrehmoment (Nm): 24; Max. Start/Stopp (Nm): 51; Max. mittlere Last (Nm): 33; Max. momentane (Nm): 89; Anlaufmoment (cNm): 44; Getriebespiel: 20; Lebensdauer: 10000; Gewicht: 0,84 - Getriebeübersetzung 100 - Nenndrehmoment (Nm): 28; Max. Start/Stop (Nm): 57; Max. mittlere Last (Nm): 34; Max. momentane (Nm): 95; Anlaufmoment (cNm): 49; Getriebespiel: 20; Lebensdauer: 10000; Gewicht: 0,84 - Getriebeübersetzung 120 - Nenndrehmoment (Nm): 28; Max. Start/Stop (Nm): 60; Max. mittlere Last (Nm): 34; Max. momentane (Nm): 95; Anlaufmoment (cNm): 49; Getriebespiel: 20; Lebensdauer: 10000; Gewicht: 0,84 - Getriebeuntersetzung 160 - Nenndrehmoment (Nm): 28; Max. Start/Stop (Nm): 64; Max. mittlere Last (Nm): 34; Max. momentane (Nm): 95; Anlaufmoment (cNm): 48; Umkehrspiel: 20; Lebensdauer: 10000; Gewicht: 0,84 NLGD-25 (Typ Dehnungswellengetriebe): - Untersetzung 50 - Nenndrehmoment (Nm): 27; Max. Start/Stop (Nm): 69; Max. mittlere Last (Nm): 38; Max. momentane (Nm): 127; Max. zulässige Eingangsdrehzahl (U/min): 5600; Zulässige durchschnittliche Eingangsdrehzahl (U/min): 3500; Anlaufmoment (cNm): 79; Umkehrspiel (arcsec): 20; Lebensdauer: 9000; Gewicht (Kg): 1.4 - Getriebeübersetzung 80 - Nenndrehmoment (Nm): 44; Max. Start/Stopp (Nm): 96; Max. mittlere Last (Nm): 60; Max. momentane (Nm): 179; Anlaufmoment (cNm): 66; Getriebespiel: 20; Lebensdauer: 10000; Gewicht: 1,4 - Getriebeübersetzung 100 - Nenndrehmoment (Nm): 47; Max. Start/Stopp (Nm): 110; Max. mittlere Last (Nm): 75; Max. momentane (Nm): 184; Anlaufmoment (cNm): 73; Getriebespiel: 20; Lebensdauer: 10000; Gewicht: 1,4 - Getriebeübersetzung 120 - Nenndrehmoment (Nm): 47; Max. Start/Stopp (Nm): 117; Max. mittlere Last (Nm): 75; Max. momentane (Nm): 204; Anlaufmoment (cNm): 73; Getriebespiel: 20; Lebensdauer: 10000; Gewicht: 1,4 - Getriebeübersetzung 160 - Nenndrehmoment (Nm): 47; Max. Start/Stopp (Nm): 123; Max. mittlere Last (Nm): 75; Max. momentane (Nm): 204; Anlaufmoment (cNm): 72; Getriebespiel: 20; Lebensdauer: 10000; Gewicht: 1.4 NLGD-32 (Typ Dehnungswellengetriebe): - Untersetzung 50 - Nenndrehmoment (Nm): 53; Max. Start/Stop (Nm): 151; Max. mittlere Last (Nm): 75; Max. momentane (Nm): 268; Max. zulässige Eingangsdrehzahl (U/min): 4800; Zulässige durchschnittliche Eingangsdrehzahl (U/min): 3500; Anlaufmoment (cNm): 114; Umkehrspiel (arcsec): 20; Lebensdauer: 9000; Gewicht (Kg): 2.7 - Getriebeübersetzung 80 - Nenndrehmoment (Nm): 83; Max. Start/Stopp (Nm): 213; Max. mittlere Last (Nm): 117; Max. momentane (Nm): 398; Anlaufmoment (cNm): 108; Getriebespiel: 20; Lebensdauer: 10000; Gewicht: 2,7 - Getriebeübersetzung 100 - Nenndrehmoment (Nm): 96; Max. Start/Stopp (Nm): 233; Max. mittlere Last (Nm): 151; Max. momentane (Nm): 420; Anlaufmoment (cNm): 101; Getriebespiel: 20; Lebensdauer: 10000; Gewicht: 2,7 - Getriebeübersetzung 120 - Nenndrehmoment (Nm): 96; Max. Start/Stopp (Nm): 247; Max. mittlere Last (Nm): 151; Max. momentane (Nm): 445; Anlaufmoment (cNm): 99; Getriebespiel: 20; Lebensdauer: 10000; Gewicht: 2,7 - Getriebeübersetzung 160 - Nenndrehmoment (Nm): 96; Max. Start/Stopp (Nm): 261; Max. mittlere Last (Nm): 151; Max. momentane (Nm): 445; Anlaufmoment (cNm): 97; Getriebespiel: 20; Lebensdauer: 10000; Gewicht: 2.7 Caractéristiques / Technische Daten

• Serie: NLGD-U-III Serie
• Modelle: 14, 17, 20, 25, 32 (andere verfügbar)
• Untersetzungsverhältnisse: 50, 80, 100, 120, 160 (variiert je nach Modell)
• Spiel: ≤20 arcsec (typisch)
• Nennabtriebsdrehmomentbereich: ~3,7 bis 96 Nm (je nach Modell und Übersetzung)
• Max. zulässige Eingangsdrehzahlen: modellabhängig (ca. 4800-8500 U/min)
• Zulässige durchschnittliche Eingangsdrehzahl: typischerweise 3500 U/min
• Anfangsdrehmoment in cNm pro Modell/Übersetzung in den obigen Tabellen angegeben
• Lebensdauer: typischerweise 9000-10000 Stunden (modell-/übersetzungsabhängig)
• Gewichte: modellabhängig (Beispiele: 0,49 kg für NLGD-14 bis ~2,7 kg für NLGD-32)
