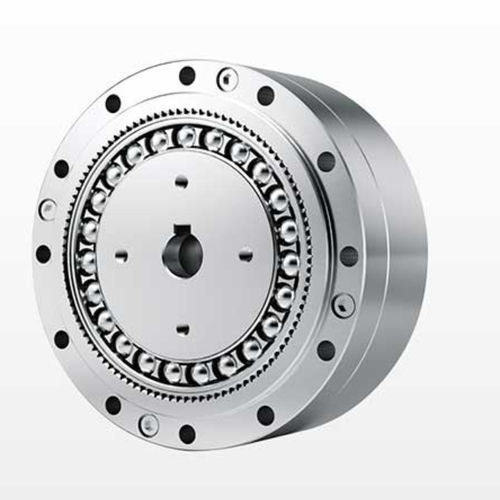

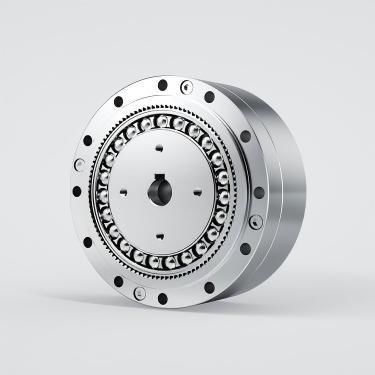

Wellgetriebe NCGD-U-I

koaxialmit Vollwelle1 - 5 Nm

Produktübersicht
DESBOER NCGD-U-I Serie, Strain-wave-Getriebe. Verfügbare Baugrößen: 14, 17, 20, 25, 32, 40. Typische Übersetzungen: 50–160. Nenn-Ausgangsdrehmomentbereich: 3,7–206 Nm. Spiel ≤20 Bogensekunden (typ.). Ausgelegt für präzise Positionierung und kompakte Antriebe in Automation, Robotik und Bewegungssteuerung.

Bestellanleitung (Code-Erklärung)
① Modellname / ② Spezifikationscode / ③ Übersetzungs-Code / ④ Strukturcode / ⑤ Generatortyp / ⑥ Kundenprojektcode. Produktionsort-Code: N. Flexspline-Form: L = top-hat, C = cup. Flexspline-Länge: S = Standard, D = Kurzrohr. Hohe Drehmoment-Option: G = hohe Drehmoment-Ausführung, leer = Standard. Spezialstruktur: T = Drei-Wellen-Generator. Wellen-Generator: C = Bauteiltyp, U = kombinierter Typ. Beispiel Projektcode: E001.

Hauptmerkmale

• Hohe Präzision: mehrere Zähne greifen an zwei 180° symmetrischen Stellen, reduzieren Zahnfehlereinflüsse und sichern hohe Positionier- und Wiederholgenauigkeit.
• Hohe Übersetzung in Einemgang: kompakte Bauweise erreicht große Übersetzungen mit drei koaxialen Bauteilen.
• Hohe Tragfähigkeit: viele eingreifende Zähne und Flächenkontakt verringern die Flächenlast gegenüber herkömmlichen Getrieben.
• Kompakt und leicht: deutlich geringeres Volumen und Gewicht zur Unterstützung der Miniaturisierung von Antrieben.
• Effiziente, ruhige Übertragung mit niedrigem Geräuschpegel und langer Lebensdauer.

Montagehinweise (Kurzfassung)
Fetten Sie den Wellen-Generator, das Innengehäuse des Getriebes und die Flanschmulde mit spezifizierter Paste. Montieren Sie Motor und Flansch (Dichtring falls erforderlich). Befestigen Sie den Wellen-Generator am Motorwellenende mit Schrauben und Scheiben unter Beachtung der Ausrichtung. Drehen Sie langsam und führen Sie den Wellen-Generator in das Getriebe ein, danach Getriebe am Motorflansch befestigen. Verwenden Sie hochfeste Schrauben mit Gewindesicherung und beachten Sie die empfohlenen Anziehdrehmomente. Motor nach Einbau mit niedriger Drehzahl (z. B. 100 rpm) laufen lassen vor dem endgültigen Anziehen. Fertigen Sie Flanschmaße in den geforderten Toleranzen und füllen Sie die Flanschhohlräume mit spezifizierter Paste.

Beispiel Format Spezifikationscode
Beispiel: NCGD-17-00-U-I (Serie - Spezifikationscode - Übersetzungs-Code - Wellen-Generator-Typ - Strukturcode).

Technische Daten (Zusammenfassung)

• Marke: DESBOER
• Serie / Modell: NCGD-U-I
• Verfügbare Größen: 14, 17, 20, 25, 32, 40
• Übersetzungen: 50, 80, 100, 120, 160 (typ. 50–160)
• Nenn-Drehmoment: 3,7–206 Nm (modellabhängig)
• Spiel: ≤20 Bogensekunden (typ.)
• Max. Eingangs-drehzahl: modellabhängig (z. B. bis 8500 rpm bei kleinen Modellen)
• Zulässige mittlere Eingangs-drehzahl: häufig 3500 rpm
• Flexspline-Optionen: Form L (top-hat), C (cup); Längen S (Standard), D (Kurz)
• Optionen: hohe Drehmomentausführung (G), Drei-Wellen-Struktur (T), Generator C oder U, kundenspezifische Projektcodes (z. B. E001)
