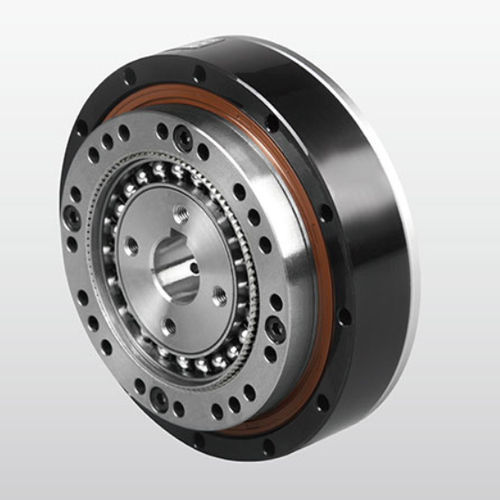

DESBOERN NLGS-U-I Serie Dehnungswellen-Getriebe
- Verfügbare Modelle: 11, 14, 17, 20, 25, 32, 40
- Untersetzungsverhältnis: 30, 50, 80, 100, 120, 160 (typische verfügbare Übersetzungen)
- Spiel: ≤20 arcsec (typisch)
- Nennabtriebsdrehmomentbereich: 2,2 - 382 Nm (variiert je nach Modell und Übersetzung)
Bestellhinweise (Codeaufschlüsselung)
- ① Modellbezeichnung: NLGS (auch NCGS, NCGD, NLGD, NLGST)
- ② Spezifikationscode: Größencodes wie 11, 14, 17, 20, 25, 32, 40
- ③ Untersetzungsverhältnis: 30, 50, 80, 100, 120, 160, etc.
- ④ Strukturcode: (spezifische Strukturcodes, die auf Zeichnungen/Spezifikationen verwendet werden)
- ⑤ Wellengeneratortyp: C = Komponententyp, U = kombinierter Typ
- ⑥ Kundenspezifische Spezifikation: E001 kennzeichnet das Projekt/den kundenspezifischen Code
- Zusätzliche Flags: Code für den Produktionsstandort (z. B. N), Flexspline-Form L = Top Hat, C = Cup; Flexspline-Länge S = Standard, D = kurzes Rohr; High Torque Design G = High Torque Design (blank = Standard); Special Structure T = Drei-Wellen-Generatorstruktur
Hauptmerkmale
- Hohe Präzision: mehrere Zähne greifen in zwei 180° symmetrischen Positionen ineinander, um Teilungsfehler zu minimieren und eine sehr hohe Positions-/Drehungsgenauigkeit zu erreichen.
- Großes Übersetzungsverhältnis: einstufige Dehnungswellen-Übersetzungsverhältnisse typischerweise i = 30-500; einfache Struktur mit drei Grundteilen auf derselben Achse, die hohe Geschwindigkeitsverhältnisse erreicht.
- Hohe Tragfähigkeit: viele ineinander greifende Zähne und Oberflächenkontakt führen zu geringerer Flächenbelastung und höherer Tragfähigkeit als bei konventionellen Getriebetypen.
- Kompakt und leicht: reduziertes Volumen und Gewicht im Vergleich zu herkömmlichen Getrieben, was eine Miniaturisierung ermöglicht.
- Hoher Übertragungswirkungsgrad und lange Lebensdauer.
- Gleichmäßige Übertragung mit geringem Geräusch und ohne Stöße.
Technische Daten des Getriebes - Übersichtstabellen (ausgewählte Werte nach Modell und Übersetzung)
NLGS-11 (Nm-Einheiten, wo angegeben)
Modell NLGS-11 - Getriebeübersetzungen und Leistungsreihen:
Übersetzung 30: Nenn-NM 2,2; Max. Start/Stopp 4,5 Nm; Max. mittlere Last 3,4 Nm; Max. Momentan 8,5 Nm; Max. zulässige Eingangsdrehzahl 8500 U/min; Zulässige mittlere Eingangsdrehzahl 3500 U/min; Spiel ±20 arcsec; Lebensdauer 10000 h; Gewicht 0,27 Kg
Übersetzung 50: Nennwert 3,5 Nm; Max. Start/Stopp 8,3 Nm; Max. mittlerer Wert 5,5 Nm; Max. momentaner Wert 17 Nm; Umkehrspiel ±20 arcsec; Lebensdauer 15000 h
Übersetzung 100: Nennwert 5 Nm; Max. Start/Stopp 11 Nm; Max. durchschnittlich 8,9 Nm; Max. kurzzeitig 25 Nm; Gewicht 1,5 kg; Lebensdauer 15000 h
NLGS-14
Übersetzung 50: Nennwert 7,0 Nm; Max. Start/Stopp 23 Nm; Max. Mittelwert 9 Nm; Max. Momentanwert 46 Nm; Max. zulässige Eingangsdrehzahl 8500 U/min; Zulässiger Mittelwert 3500 U/min; Anlaufmoment 4,5 cNm; Spiel ±20 arcsec; Lebensdauer 10000 h; Gewicht 0,4 Kg
Übersetzung 80: Nenndrehmoment 10 Nm; Max. Start/Stopp-Drehmoment 30 Nm; Max. durchschnittliches Drehmoment 14 Nm; Max. momentanes Drehmoment 61 Nm; Gewicht 3,1 kg; Lebensdauer 15000 h
Verhältnis 100: Nennwert 10 Nm; Max. Start/Stopp 36 Nm; Max. durchschnittl. 14 Nm; Max. kurzzeitig 70 Nm; Gewicht 2,8 kg; Lebensdauer 15000 h
NLGS-17
Übersetzung 50: Nennwert 21 Nm; Max. Start/Stopp 44 Nm; Max. Mittelwert 34 Nm; Max. Momentanwert 91 Nm; Max. zulässige Eingangsdrehzahl 7300 U/min; Zulässige mittlere Eingangsdrehzahl 3500 U/min; Anlaufmoment 6,7 cNm; Spiel ±20 arcsec; Lebensdauer 10000 h; Gewicht ~0,54 Kg
Übersetzung 80: Nennwert 29 Nm; Max. Start/Stopp 56 Nm; Max. mittlerer Wert 35 Nm; Max. momentaner Wert 113 Nm; Gewicht 4,4 kg; Lebensdauer 15000 h
Übersetzung 100: Nennwert 31 Nm; Max. Start/Stopp 70 Nm; Max. durchschnittl. 51 Nm; Max. kurzzeitig 143 Nm; Gewicht 3,7 kg; Lebensdauer 15000 h
Übersetzungsverhältnis 120: Nennwert 31 Nm; Max. Start/Stop 70 Nm; Max. Durchschnitt 51 Nm; Max. Momentan 112 Nm; Gewicht 3,4 kg; Lebensdauer 15000 h
NLGS-20
Übersetzung 50: Nennwert 33 Nm; Max. Start/Stopp 73 Nm; Max. Mittelwert 44 Nm; Max. Momentanwert 127 Nm; Max. zulässige Eingangsdrehzahl 6500 U/min; Zulässiger Mittelwert 3500 U/min; Anlaufmoment 8,6 cNm; Spiel ±20 arcsec; Lebensdauer 10000 h; Gewicht 0,72 Kg
Übersetzung 80: Nennwert 44 Nm; Max. Start/Stopp 96 Nm; Max. mittlerer Wert 61 Nm; Max. momentaner Wert 165 Nm; Gewicht 5,4 kg; Lebensdauer 15000 h
Übersetzung 100: Nennwert 52 Nm; Max. Start/Stopp 107 Nm; Max. durchschnittl. 64 Nm; Max. kurzzeitig 191 Nm; Gewicht 4,7 kg; Lebensdauer 15000 h
Übersetzungsverhältnis 120: Nennleistung 52 Nm; Max. Start/Stopp 113 Nm; Max. durchschnittlich 64 Nm; Max. kurzzeitig 191 Nm; Gewicht 4,2 kg; Lebensdauer 15000 h
Übersetzungsverhältnis 160: Nennwert 52 Nm; Max. Start/Stopp 120 Nm; Max. durchschnittl. 64 Nm; Max. kurzzeitig 191 Nm; Gewicht 3,6 kg; Lebensdauer 15000 h
NLGS-25
Übersetzung 50: Nennwert 51 Nm; Max. Start/Stopp 127 Nm; Max. Mittelwert 72 Nm; Max. Momentanwert 242 Nm; Max. zulässige Eingangsdrehzahl 5600 U/min; Zulässiger Mittelwert 3500 U/min; Anlaufmoment 17 cNm; Spiel ±20 arcsec; Lebensdauer 10000 h; Gewicht 1,22 kg
Übersetzung 80: Nennwert 82 Nm; Max. Start/Stopp 178 Nm; Max. mittlerer Wert 113 Nm; Max. momentaner Wert 332 Nm; Gewicht 10 kg (ca. Tabellenwerte); Lebensdauer 15000 h
Übersetzung 100: Nennwert 87 Nm; Max. Start/Stopp 204 Nm; Max. durchschnittl. 140 Nm; Max. kurzzeitig 369 Nm; Gewicht ~8,8 kg; Lebensdauer 15000 h
Übersetzungsverhältnis 120: Nennwert 87 Nm; Max. Start/Stopp 217 Nm; Max. Durchschnitt 140 Nm; Max. kurzzeitig 395 Nm; Gewicht ~8,0 kg; Lebensdauer 15000 h
Übersetzungsverhältnis 160: Nennwert 87 Nm; Max. Start/Stopp 229 Nm; Max. Durchschnitt 140 Nm; Max. kurzzeitig 408 Nm; Gewicht ~6,9 kg; Lebensdauer 15000 h
NLGS-32
Übersetzung 50: Nennwert 99 Nm; Max. Start/Stopp 281 Nm; Max. Durchschnitt 140 Nm; Max. Momentanwert 497 Nm; Max. zulässige Eingangsdrehzahl 4800 U/min; Zulässiger Durchschnitt 3500 U/min; Anlaufmoment 34 cNm; Spiel ±20 arcsec; Lebensdauer 10000 h; Gewicht 2,54 Kg
Übersetzung 80: Nennwert 153 Nm; Max. Start/Stopp 395 Nm; Max. mittlerer Wert 217 Nm; Max. momentaner Wert 738 Nm; Anlaufmoment 21 cNm; Lebensdauer 15000 h
Übersetzung 100: Nennwert 178 Nm; Max. Start/Stop 433 Nm; Max. Durchschnitt 281 Nm; Max. kurzzeitig 841 Nm; Anlaufmoment 20 cNm; Lebensdauer 15000 h
Übersetzungsverhältnis 120: Nennwert 178 Nm; Max. Start/Stopp 459 Nm; Max. Durchschnitt 281 Nm; Max. kurzzeitig 892 Nm; Anlaufmoment 17 cNm; Lebensdauer 15000 h
Übersetzungsverhältnis 160: Nennwert 178 Nm; Max. Start/Stopp 484 Nm; Max. Durchschnitt 281 Nm; Max. kurzzeitig 892 Nm; Anlaufmoment 15 cNm; Lebensdauer 15000 h
NLGS-40 / NLG5-40 (ausgewählt)
Typische Hochleistungsaggregate: Nenndrehmoment bis zu mehreren hundert Nm (z.B. NLGS-40 je nach Übersetzung bis zu 382 Nm); Beispieltabelleneinträge zeigen die Übersetzungen 50-160 mit Nenndrehmoment 178-382 Nm, max. Start/Stopp-Drehmoment bis zu ~841 Nm, max. momentane und durchschnittliche Belastungen entsprechend skaliert; max. zulässige Eingangsdrehzahlen für die größten Modelle typischerweise 4000 U/min (oder 3000 U/min zulässiger Durchschnitt für einige NLG-Versionen).
Wellengenerator / Einbaudetails
Wellengeneratorgrößen und Passungen nach Modell (ausgewählt):
NLGS-11: Wellengenerator A Ø5 (Ø5H7) und Ø6 (Ø6H7) Passformoptionen
NLGS-14: Wellengenerator A Ø5 (Ø5H7) / A Ø6 / A Ø8 usw.; Passungsbeispiele umfassen Toleranzen (z. B. 6 +0,1 /0, 7 +0,1 /0, 9,4 +0,1 /0) und Lagerpassungen (z. B. 2JS9/P9, 3JS9/P9).
NLGS-17 und größer: Wellengeneratordurchmesser Ø8, Ø11, Ø14, Ø19, Ø22 usw. mit spezifischen Passungen (Φ8H7, Φ11H7, Φ14H7, Φ19H7, Ø22H7) und entsprechenden Wellengeneratoraußendurchmessern (z. B. 9,4, 12,8, 16,3, 21,8, 24,8 mm usw.).
Installationsmethoden (Zusammenfassung)
Methode 1: Getriebe an Abtriebsflansch und Eingangsflansch an kreisförmiger Keilnut befestigen; Hohlräume (Wellengenerator, Getriebe, Motorflansch) mit spezifiziertem Fett füllen; Motor und Flansch befestigen; Wellengenerator mit Schrauben und Unterlegscheiben am Motorwellenende befestigen; Wellengenerator langsam drehen und einführen, dann Getriebe an Motorflansch anschließen.
Methode 2: Getriebe und Motor über den Flansch verbinden; Hohlräume des Getriebes und des Flansches mit Fett füllen; den Wellengenerator mit Fett bestreichen; den Wellengenerator an der Motorwelle befestigen; den Hohlraum des Abtriebsflansches mit Fett füllen und mit der Rundverzahnung verbinden.
Hinweise: Flansche gemäß den Anforderungen an die Installationspräzision herstellen; hochfeste Schrauben (empfohlene Güteklasse 12.9) mit Gewindesicherung verwenden; Motor vor dem endgültigen Anziehen der Schrauben bei niedriger Drehzahl (~100 U/min) laufen lassen, um ein Einlaufen zu ermöglichen; siehe Tabelle mit den Anzugsdrehmomenten für Schrauben und den Abmessungen des Flanschhohlraums in der technischen Dokumentation.
Karakteristika / technische Daten
- Serie / Modell: NLGS (NLGS-U-I Konfiguration abgebildet)
- Verfügbare Größen: 11, 14, 17, 20, 25, 32, 40
- Typische Untersetzungsverhältnisse: 30, 50, 80, 100, 120, 160
- Spiel: typisch ±20 arcsec (≤20 arcsec für viele Konfigurationen)
- Nennabtriebsdrehmomentbereich: ~2,2 Nm (NLGS-11) bis ~382 Nm (NLGS-40) je nach Übersetzung
- Maximal zulässige Eingangsdrehzahl: je nach Modell (z.B., 8500 U/min für kleinste Modelle, bis zu ~4000 U/min für größte Modelle)
- Zulässige durchschnittliche Eingangsdrehzahl: üblicherweise 3500 U/min (variiert je nach Modell)
- Typische Lebensdauer: 10000-15000 Stunden je nach Modell und Übersetzung
- Wellengenerator-Durchmesser / Passungen: verschiedene Ø-Werte mit H7-Toleranzen; spezifische Passungen pro Modell wie oben aufgeführt
- Optionen: Flexspline-Form (L/C), Flexspline-Länge (S/D), Ausführung mit hohem Drehmoment (G), spezielle Drei-Wellen-Generatorstruktur (T), kundenspezifische Projektcodes (E001)
