Produktübersicht

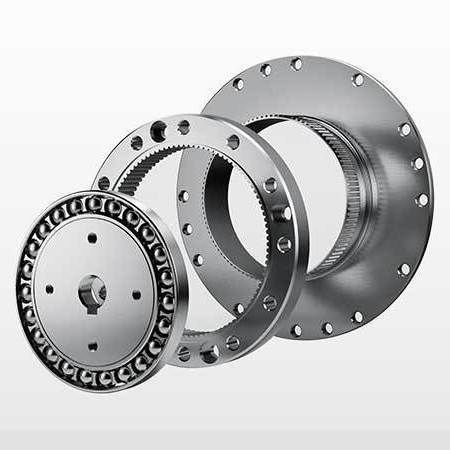

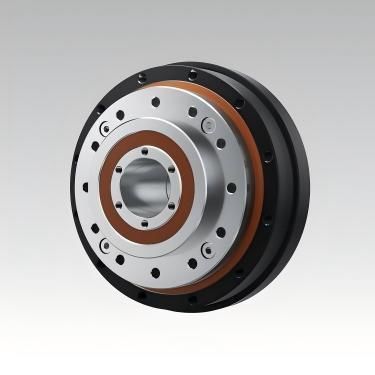

DESBOER NLGD-C-Ⅰ Serie Dehnungswellen-Getriebe
- Modelloptionen: 14, 17, 20, 25, 32, 40
- Übersetzung: 50 - 160 (Beispiele: 30, 50, 80, 100, 120, 160)
- Spiel: ≤20 arcsec (typischer verfügbarer Wert wird mit ±20 arcsec angegeben)
- Nennabtriebsmoment: 3.7 - 206 Nm (je nach Modell und Übersetzung)
Bestellanweisungen (Codeaufschlüsselung)
- ① Modellbezeichnung (Serie: NLGS, NCGS, NCGD, NLGD, NLGST etc.)
- ② Spezifikationscode (z. B. 14, 17, 20, 25, 32, 40)
- ③ Untersetzungsverhältnis (z. B. 30, 50, 80, 100, 120, 160)
- ④ Strukturcode (Strukturvariante des Produkts)
- ⑤ Wellengeneratortyp: C = Komponententyp, U = kombinierter Typ
- ⑥ Kundenspezifische Spezifikation: E001 ist der Projektcode für kundenspezifische Dehnungswellen-Getriebe
- Zusätzliche Hinweise: Produktionsstandort Code N; Flexspline Form: L = Top Hat Typ, C = Cup Typ; Flexspline Länge: S = Standard, D = kurzes Rohr; Hochdrehmomentausführung: G = High Torque Design (blank für Standard); Special Structure: T = Drei-Wellen-Generatorstruktur
Hauptmerkmale
- Hohe Präzision: mehrere Zähne greifen gleichzeitig in zwei 180° symmetrischen Positionen ineinander, um Teilungsfehler zu reduzieren und eine sehr hohe Positions- und Rotationsgenauigkeit zu erreichen.
- Großes Übersetzungsverhältnis: einstufige Dehnungswellenübertragung kann i = 30-500 erreichen; einfache Struktur mit drei Grundteilen auf derselben Achse, um ein hohes Geschwindigkeitsverhältnis zu erreichen.
- Hohe Tragfähigkeit: Zahnoberflächenkontakt und mehrere ineinander greifende Zähne reduzieren die Flächenbelastung, was die Tragfähigkeit im Vergleich zu anderen Übertragungsformen verbessert.
- Kompakt und leicht: Kleineres Volumen und Gewicht im Vergleich zu gewöhnlichen Getriebevorrichtungen, was Miniaturisierung und leichte Konstruktionen ermöglicht.
- Hoher Übertragungswirkungsgrad und lange Lebensdauer.
- Gleichmäßige Übertragung mit geringem Geräusch und ohne Stöße.
Typische Daten des Wellengenerators / mechanische Schnittstelle
MODELL | U | T | W
Wellengenerator-A Ø6 | Ø6H7 | 7+0.1/0 | 2P9/JS9
Wellengenerator-A Ø8 | Ø8H7 | 9,4+0,1/0 | 3P9/JS9
Wellengenerator-A Ø11 | Ø11H7 | 12,8+0,1/0 | 4P9/JS9
Wellengenerator-A Ø15 | Ø15H7 | (nicht gezeigt) | (nicht gezeigt)
Wellengenerator-A Ø20 | Ø20H7 | (nicht abgebildet) | (nicht abgebildet)
Technische Tabellen des Getriebes (ausgewählte extrahierte Zeilen)
NCGD-14 (Beispielzeilen)
Modell: NCGD-14 | Getriebeübersetzung: 50 | Nenndrehzahl bei 2000 U/min Eingang: 3.7 Nm | Max. Zulässiges Drehmoment bei Start/Stop: 12 Nm | Max. Zulässiges durchschnittliches Lastdrehmoment: 4.8 Nm | Max. Momentanes zulässiges Drehmoment: 23 Nm | Max. Zulässige Eingangsdrehzahl: 8500 U/min | Zulässige durchschnittliche Eingangsdrehzahl: 3500 U/min | Anlaufdrehmoment: 6,2 cNm | Spiel: ±20 arcsec | Lebensdauer: 9000 Stunden
Modell: NCGD-14 | Getriebeübersetzung: 80 | Nenndrehzahl bei 2000 U/min Eingang: 5.4 Nm | Max. Zulässiges Drehmoment bei Start/Stop: 16 Nm | Max. Zulässiges durchschnittliches Lastdrehmoment: 7,7 Nm | Max. Momentan zulässiges Drehmoment: 35 Nm | Zulässige durchschnittliche Eingangsdrehzahl: 3500 rpm | Spiel: ±20 arcsec | Lebensdauer: 10000 Stunden
Modell: NCGD-14 | Getriebeübersetzung: 100 | Nenndrehzahl bei 2000 U/min Eingang: 5.4 Nm | Max. Zulässiges Drehmoment bei Start/Stop: 19 Nm | Max. Zulässiges durchschnittliches Lastdrehmoment: 7,7 Nm | Max. Momentan zulässiges Drehmoment: 35 Nm | Anfahrdrehmoment: 4.8 cNm | Umkehrspiel: ±20 arcsec | Lebensdauer: 10000 Stunden
NLGD-17 (ausgewählte Reihen)
Modell: NLGD-17 | Getriebeübersetzung: 50 | Nenndrehzahl bei 2000 U/min Eingang: 11 Nm | Max. Zulässiges Drehmoment bei Start/Stop: 23 Nm | Max. Zulässiges durchschnittliches Lastdrehmoment: 18 Nm | Max. Zulässiges Momentan-Drehmoment: 48 Nm | Max. Zulässige Eingangsdrehzahl: 7300 U/min | Zulässige durchschnittliche Eingangsdrehzahl: 3500 U/min | Anlaufdrehmoment: 19 cNm | Spiel: ±20 arcsec | Lebensdauer: 9000 Stunden
Modell: NLGD-17 | Getriebeübersetzung: 80 | Nenndrehzahl bei 2000 U/min Eingang: 15 Nm | Max. Zulässiges Drehmoment bei Start/Stop: 29 Nm | Max. Zulässiges durchschnittliches Lastdrehmoment: 19 Nm | Max. Momentan zulässiges Drehmoment: 61 Nm | Anlaufmoment: 16 cNm | Spiel: ±20 arcsec | Lebensdauer: 10000 Stunden
Modell: NLGD-17 | Getriebeübersetzung: 100 | Nenndrehzahl bei 2000 U/min Eingang: 16 Nm | Max. Zulässiges Drehmoment bei Start/Stop: 37 Nm | Max. Zulässiges durchschnittliches Lastdrehmoment: 27 Nm | Max. Momentan zulässiges Drehmoment: 71 Nm | Anlaufmoment: 17 cNm | Spiel: ±20 arcsec | Lebensdauer: 10000 Stunden
NLGD-20 (ausgewählte Reihen)
Modell: NLGD-20 | Getriebeübersetzung: 50 | Nenndrehzahl bei 2000 U/min Eingang: 17 Nm | Max. Zulässiges Drehmoment bei Start/Stop: 39 Nm | Max. Zulässiges durchschnittliches Lastdrehmoment: 24 Nm | Max. Momentanes zulässiges Drehmoment: 69 Nm | Max. Zulässige Eingangsdrehzahl: 6500 U/min | Zulässige durchschnittliche Eingangsdrehzahl: 3500 U/min | Anlaufdrehmoment: 25 cNm | Spiel: 20 arcsec | Lebensdauer: 9000 Stunden
Modell: NLGD-20 | Getriebeübersetzung: 80 | Nenndrehzahl bei 2000 U/min Eingang: 24 Nm | Max. Zulässiges Drehmoment bei Start/Stop: 51 Nm | Max. Zulässiges durchschnittliches Lastdrehmoment: 33 Nm | Max. Momentan zulässiges Drehmoment: 89 Nm | Anlaufmoment: 23 cNm | Spiel: 20 arcsec | Lebensdauer: 10000 Stunden
Modell: NLGD-20 | Getriebeübersetzung: 100 | Nenndrehzahl bei 2000 U/min Eingang: 28 Nm | Max. Zulässiges Drehmoment bei Start/Stop: 57 Nm | Max. Zulässiges durchschnittliches Lastdrehmoment: 34 Nm | Max. Momentan zulässiges Drehmoment: 95 Nm | Anlaufmoment: 22 cNm | Spiel: 20 arcsec | Lebensdauer: 10000 Stunden
Modell: NLGD-20 | Getriebeübersetzung: 120 | Nenndrehzahl bei 2000 U/min Eingang: 28 Nm | Max. Zulässiges Drehmoment bei Start/Stop: 60 Nm | Max. Zulässiges durchschnittliches Lastdrehmoment: 34 Nm | Max. Momentan zulässiges Drehmoment: 95 Nm | Anlaufmoment: 22 cNm | Lebensdauer: 10000 Stunden
Modell: NLGD-20 | Getriebeübersetzung: 160 | Nenndrehzahl bei 2000 U/min Eingang: 28 Nm | Max. Zulässiges Drehmoment bei Start/Stop: 64 Nm | Max. Zulässiges durchschnittliches Lastdrehmoment: 34 Nm | Max. Momentan zulässiges Drehmoment: 95 Nm | Anlaufmoment: 22 cNm | Lebensdauer: 10000 Stunden
NLGD-25 (ausgewählte Reihen)
Modell: NLGD-25 | Getriebeübersetzung: 50 | Nenndrehzahl bei 2000 U/min Eingang: 27 Nm | Max. Zulässiges Drehmoment bei Start/Stop: 69 Nm | Max. Zulässiges durchschnittliches Lastdrehmoment: 38 Nm | Max. Momentanes zulässiges Drehmoment: 127 Nm | Max. Zulässige Eingangsdrehzahl: 5600 U/min | Zulässige durchschnittliche Eingangsdrehzahl: 3500 U/min | Anlaufdrehmoment: 39 cNm | Umkehrspiel: 20 arcsec | Lebensdauer: 9000-10000 Stunden (abhängig von der Übersetzung)
Andere NLGD-Größen (32, 40) bieten höhere Drehmomente und größere zulässige Momentan-Drehmomente, wobei die maximal zulässigen Eingangsdrehzahlen mit zunehmender Größe abnehmen (Beispiele in den Tabellen).
Installationsmethoden (Zusammenfassung)
Methode1: Getriebe an Abtriebsflansch und Eingangsflansch an Rundnut befestigen; Wellengenerator, Getriebehohlraum und Motorflanschhohlraum mit vorgeschriebenem Fett füllen; Motor und Flansch befestigen; Wellengenerator mit Schrauben und Unterlegscheiben am Motorwellenende befestigen; Wellengenerator langsam drehen und in das Getriebe einsetzen; Getriebe mit Motorflansch verbinden. Empfehlungen: Flansch gemäß den Anforderungen an die Installationspräzision herstellen; hochfeste Schrauben 12.9 mit Gewindesicherungskleber verwenden; Motor vor dem endgültigen Festziehen bei niedriger Drehzahl (~100 U/min) als Einlaufphase laufen lassen; angegebene Abmessungen des Flanschhohlraums und des Schmierfetts beachten und auf die Tabelle mit den Schraubenanzugsmomenten Bezug nehmen.
Methode2: Getriebe und Motor über Flansch verbinden; Hohlräume mit Fett füllen; Wellengenerator mit Fett bestreichen und mit Schrauben und Unterlegscheiben am Motorwellenende befestigen; Hohlraum des Abtriebsflansches mit Fett füllen, dann verbinden und an der Rundverzahnung befestigen. Es gelten die gleichen Empfehlungen wie bei Methode1.
Caractéristiques / spécifications techniques
- Serie / Modell: NLGD-C-Ⅰ (Größen 14, 17, 20, 25, 32, 40)
- Verfügbare Untersetzungsverhältnisse: 30, 50, 80, 100, 120, 160 (und andere gemäß Tabelle)
- Spiel: typisch ±20 arcsec (≤20 arcsec erreichbar)
- Nennabtriebsdrehmomentbereich (Serienbeispiele): 3.7 Nm (kleinere Größen) bis 206 Nm (größere Größen) je nach Übersetzung/Modell
- Max. zulässige Eingangsdrehzahl Beispiele: 8500 U/min (kleine Baugrößen) bis 3000-4000 U/min für die größten Baugrößen (siehe Tabellen pro Modell)
- Zulässige durchschnittliche Eingangsdrehzahl typisch: 3500 U/min (kleine Baugrößen), abnehmend für größere Baugrößen
- Anfangsdrehmoment und cNm-Werte pro Modell/Verhältnis in den technischen Tabellen oben
- Wellengenerator-Bohrung/Schnittstellenstandards: Ø6, Ø8, Ø11, Ø15, Ø20 mit H7-Passungen und angegebenen Toleranzwerten
