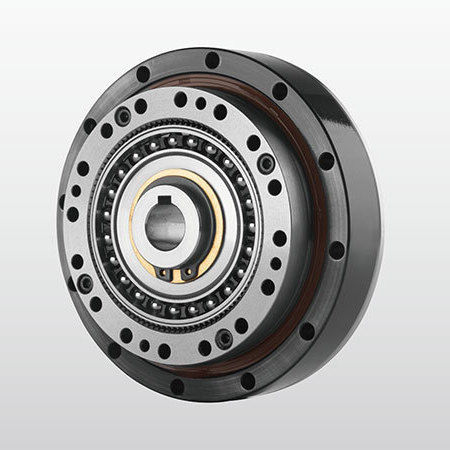

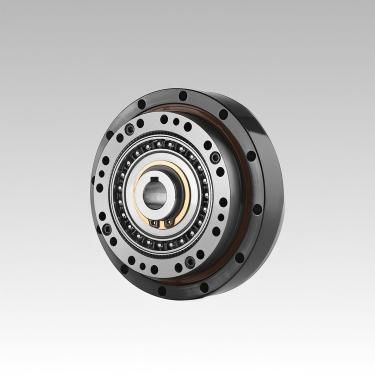

Wellgetriebe NLGS-U-II

koaxial1 - 5 Nm20 - 50 Nm

Produktname
DESBOERN NLGS-U-II Serie Strain-Wave-Getriebe

Übersicht
Modelle: 11, 14, 17, 20, 25, 32, 40. Übersetzungen: 30–160 (konfigurierbar). Totgang (Backlash): ≤20 Bogensekunden. Nennabtriebsdrehmoment: 2,2–382 Nm je nach Baugröße. Max. zulässige Eingangsdrehzahl: modellabhängig (ca. 8500 min⁻¹ für kleine Baugrößen bis 4000 min⁻¹ für große). Typische Lebensdauer bis zu 15.000 h bei vielen Konfigurationen.

Erklärung der Bestellcodes

• ① Modellname
• ② Spezifikationscode (Größe/Variante)
• ③ Übersetzungsverhältnis
• ④ Strukturcode
• ⑤ Wellengenerator-Typ (C = Bauteil, U = kombiniert)
• ⑥ Kundenspezifikation (z. B. E001 = projektbezogene Sonderanfertigung)

Code-Elemente (Beispiele)
Werk-/Produktionscode: N. Flexspline-Form: L = top-hat, C = cup. Flexspline-Länge: S = Standard, D = kurz. Hohe Drehmoment-Ausführung: G = High-Torque-Design. Sonderstruktur: T = Drei-Wellen-Generator. Wellengenerator: C = Bauteiltyp, U = Kombityp.

Wesentliche Merkmale

• Hohe Präzision: mehrere Zähne greifen gleichzeitig an zwei 180° symmetrischen Positionen, wodurch Zahnfehler und kumulative Fehler reduziert werden.
• Hohe Untersetzungsübersetzung in einer Stufe: kompakte Bauweise ermöglicht große Übersetzungen (typ. 30–160; bestimmte Ausführungen bis 500).
• Hohe Tragfähigkeit: zahlreiche Verzahnungsflächen reduzieren die Flächenbelastung und erhöhen die Tragfähigkeit.
• Kompakt und leicht: Volumen und Masse reduziert für Miniaturisierungs- und Leichtbaulösungen.
• Hoher Wirkungsgrad, ruckfreier Lauf, niedrige Geräuschentwicklung und lange Lebensdauer.

Technische Daten und Musterwerte
Typische Spaltenüberschriften: Modell | Übersetzung | Nenn-Drehmoment (Nm) | Max. Anlauf/Stop-Drehmoment (Nm) | Max. mittlere Lastmoment (Nm) | Max. kurzzeitiges Moment (Nm) | Max. Eingangsdrehzahl (rpm) | Zulässige durchschnittliche Eingangsdrehzahl (rpm) | Anlaufmoment (cNm) | Totgang (arcsec) | Lebensdauer (h) | Gewicht (kg).

Ausgewählte Beispiele
NLGS-11: Übersetzungen 50/100 — Nennwert 3,5–5 Nm; Max Eingang 8500 rpm; Totgang ±20 arcsec; Lebensdauer ≈10.000–15.000 h; Gewicht ≈0,25 kg.
NLGS-17: Übersetzungen 50–120 — Nennwert 21–31 Nm; Max Eingang 7300 rpm; Totgang ±20 arcsec; Lebensdauer bis 15.000 h; Gewicht ≈0,54 kg.
NLGS-25: Übersetzungen 50–160 — Nennwert 51–87 Nm; Max Eingang 5600 rpm; Totgang ±20 arcsec; Lebensdauer bis 15.000 h; Gewicht ≈1,22 kg.
NLGS-32: Übersetzungen 50–160 — Nennwert 99–178 Nm; Max Eingang 4800 rpm; Totgang ±20 arcsec; Lebensdauer bis 15.000 h; Gewicht ≈2,54 kg.
NLGS-40: Übersetzungen 50–160 — Nennwert 178–382 Nm; Max Eingang 4000 rpm; Totgang ±20 arcsec; Lebensdauer bis 15.000 h; Gewicht ≈4,4 kg.

Installationsmethoden

• Methode 1: Getriebe an der Abtriebsflansch befestigen und die Eingangsscheibe am Kreiswellenprofil fixieren. Wellengenerator, Getrieberaum und Motoflanschraum mit spezifiziertem Fett befüllen. Wellengenerator an der Motorwelle mit Schrauben und Unterlegscheiben befestigen (Ausrichtung beachten). Wellengenerator beim Einsetzen langsam drehen, dann Getriebe mit Motorflansch verbinden. Verwenden Sie hochfeste Schrauben (12.9) mit Schraubensicherung und beachten Sie die vorgeschriebenen Anziehmomente.
• Methode 2: Getriebe und Motor über Flansch koppeln. Räume mit Fett befüllen, Wellengenerator auf Motorwelle montieren (Ausrichtung beachten) und fixieren. Nach Befüllung der Abtriebsflanschkammer mit Fett mit dem Kreisprofil des Getriebes verbinden. Gleiche Hinweise zu Präzision und Befestigung wie bei Methode 1 beachten.

Hinweise
Standardgrößen: 11, 14, 17, 20, 25, 32, 40. Gängige Übersetzungen: 30, 50, 80, 100, 120, 160; weitere Übersetzungen je nach Konfiguration möglich. Bei Bestellung Flexspline-Form und -Länge, Wellengenerator-Typ sowie Optionen für hohe Last oder spezielle Strukturen angeben.

Technische Merkmale

• Serie: NLGS-U-II
• Modellgrößen: 11, 14, 17, 20, 25, 32, 40
• Übersetzungen: 30–160 (konfigurierbar)
• Totgang: ≤20 arcsec (typ. ±20 arcsec)
• Nenn-Drehmoment: 2,2–382 Nm
• Max. zul. Eingangsdrehzahl: modellabhängig (≈8500–4000 rpm)
• Zul. mittlere Eingangsdrehzahl: typ. 3500 rpm (3000 rpm für größte Modelle)
• Lebensdauer: bis ≈15.000 h
• Wellengenerator-Typen: C (Bauteil), U (kombiniert)
• Flexspline-Formen: L (top-hat), C (cup); Längen: S (Standard), D (kurz)
• High-torque-Option: G; Dreifach-Wellen-Struktur: T
