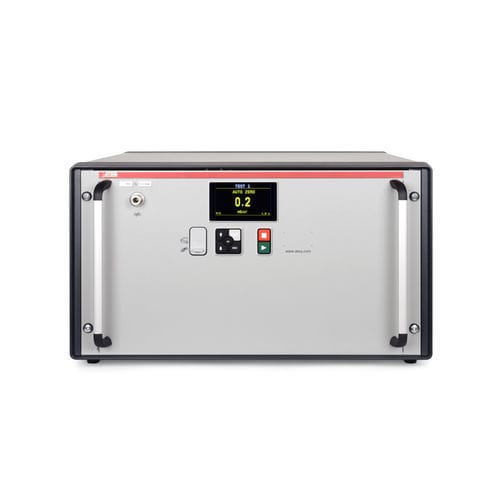

Differenzdruckverlust-Dichtheitsprüfgerät F670LV

für Containerfür Behälterfür Automobilanwendungen

Produktbeschreibung
Das F670LV ist ein Gerät zur Dichtheitsprüfung sehr großer Volumen (bis zu 200 l) und nutzt die patentierte DNC-Technologie (Differential Noise Canceling) auf Basis von Differenzdruck-Abfall sowie einen hochsensitiven Drucksensor. Mit dem ATEQ F670LV und DNC sind Druckabfälle unter 0,1 Pa/s detektierbar, wodurch große und flexible Bauteile zuverlässig geprüft werden können.

Anwendungen

• Bauteile mit sehr großem Volumen wie Tanks und große Gehäuse
• Batteriegehäuse von Elektrofahrzeugen und andere EV-Komponenten, die empfindlich auf Hintergrundstörungen reagieren
• Integration in Prüfstände und Fertigungslinien für End-of-line- oder Inline-Prüfungen

Highlights / Merkmale

• 128 Programme für Prozessflexibilität
• Großstromventile für schnelles Befüllen und Handling
• Voll integrierte Elektronik und Pneumatik
• Flexible Kommunikation: RS232, USB; optionale Feldbusse
• ROHS-konform

Messmerkmale

• Hochsensitive Druckmesstechnik zur Erkennung sehr kleiner Druckabfälle (unter 0,1 Pa/s mit DNC)

Bedienoberfläche

• WINATEQ 300 grafische Steueroberfläche zur Programmverwaltung und Datenerfassung

Spezifikationen (Schlüsselwerte)

• Gehäuse: Gewicht 35 kg; Abmessungen (HxBxT) 295 x 520 x 550 mm
• Spannungsversorgung: 24 V DC / 1,6 A
• Temperatur: Betrieb +5 °C bis +45 °C; Lagerung 0 °C bis +60 °C
• Luftversorgung: Saubere, trockene Luft erforderlich; Qualitätsanforderung nach ISO 8573-1; Prüfmedien-Eingang benötigt externen Druckregler

Optionen

• 9 Eingänge / 5 Ausgänge für I/O-Integration
• Optionale Feldbusse: PROFIBUS, DeviceNet, PROFINET, EtherNet/IP, EtherCAT, Modbus RTU
• 2 pneumatische Ausgänge für Automatisierung

Factsheets / Broschüren
Detaillierte Produktbroschüre und DNC-Leaflet in mehreren Sprachen verfügbar, mit Funktionen und technischen Daten.

Technologie

• DNC-Technologie (Differential Noise Canceling) kompensiert Hintergrundstörungen und liefert so schnellere und genauere Leckmessungen in lauten Industrieumgebungen

Von DNC berücksichtigte Störungen

• Temperaturschwankungen (Türöffnung, Lüftung, HVAC)
• Druckschwankungen (Tageszeit, Wetter)
• Vibrationen (Maschinenbewegung, Stapler, nahe Aktivitäten)

Verbesserung der Leckmessung
Die DNC-Funktion stabilisiert Leckwerte, indem sie Hintergrundstörungen kompensiert, sodass diese das Leckmessgerät nicht beeinflussen.

Technische Daten

• Modell: F670LV
• Prüfmethode: Differenzdruck-Abfall mit DNC
• Empfindlichkeit: erkennt Druckabfälle unter 0,1 Pa/s
• Programme: 128
• Ventile: Großstromventile für schnelles Handling
• Kommunikation: RS232, USB; optionale Feldbusse
• Elektrisch: 24 V DC / 1,6 A
• Gewicht: 35 kg
• Abmessungen: H295 x W520 x D550 mm
• Betriebstemperatur: +5 °C bis +45 °C; Lagertemperatur: 0 °C bis +60 °C
• Luft: Saubere, trockene Luft gemäß ISO 8573-1; externer Regler erforderlich
• Standards: ROHS
