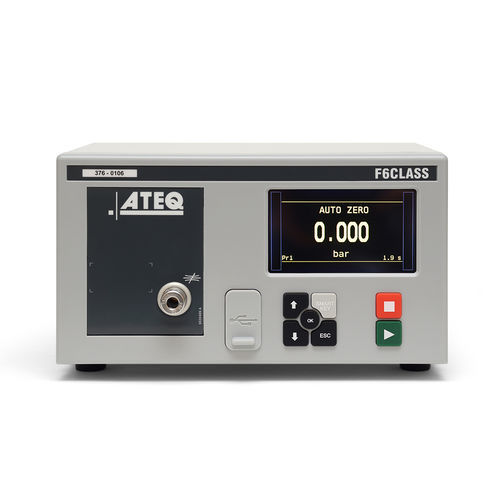

Differenzdruckverlust-Dichtheitsprüfgerät F6 CLASS

pneumatischfür Verpackungfür Flugzeugbau

Produktübersicht
Nach mehr als 50 Jahren und über 275.000 installierten Testern bei mehr als 5.000 Kunden weltweit stellt ATEQ den Dichtheitsprüfer F6 CLASS vor. Neues Elektronikmodul, neues Messmodul, neue Benutzeroberfläche und neues Zubehör: Der F6 CLASS wurde für schnelle, präzise Prüfzyklen als Einstiegsgerät für industrielle Anwendungen konzipiert.

Anwendungen

• Automobil
• Haushaltsgeräte
• Medizintechnik
• Luftfahrt
• Verteidigung
• Fluid- und elektrische Bauteile
• Lebensmittel- und Kosmetikverpackungen
• Mobile und tragbare elektronische Geräte

Merkmale

• Leckmessung mittels Differenzdruck-Abklingmessung
• 16 Programme
• Online-Einstellung (via USB)
• 2 Sprachen (Englisch + eine weitere)
• Manuelle Kalibrierung an der Front mit Kalibrationsleck
• Datenablage im internen Speicher oder auf USB-Stick

Prüfmodi

• ΔP (Pa, 1/10 Pa)
• ΔP/t (Pa/s, 1/10 Pa/s)
• Durchfluss-Einheiten (sccm, mm3/s, cm3/s, cm3/min, cm3/h…)

Umwelt
ROHS-Standard

Flexibles Kommunikationsformat

• RS232: Drucker, Modbus RTU
• USB Slave: PC-Überwachung (WinAteq 300, sesame)
• USB Master: USB-Stick zum Übertragen von Parametern und Ergebnissen

Messmerkmale
DRUCKABFALLMESSUNG
Bereich — Genauigkeit* — Maximale Auflösung
0 – 500 Pa — ±(1,5% Messwert + 1 Pa) — 0,1 Pa

MESSUNG DER PRÜFDRUCKS
Bereich — Genauigkeit* — Maximale Auflösung
-1 < F.S. < 1 bar — ±(1,5% des Drucks + 3 hPa) — 0,1% F.S.
1 < F.S. < 5 bar — ±(1,5% des Drucks + 7,5 hPa) — 0,1% F.S.
5 < F.S. < 10 bar — ±(1,5% des Drucks + 15 hPa) — 0,1% F.S.
*Hochgenauigkeitsmodus

Physikalisch

• Gewicht: 7 Kg
• Abmessungen (BxHxT): 254 x 150 x 170 mm
• Gesamtabmessungen (BxHxT): 254 x 150 x 256 mm

Stromversorgung

• 24 VDC / 2 A

Temperatur

• Betrieb: +5°C bis +45°C
• Lagerung: 0°C bis +60°C

Interface

• Grafisches Farbdisplay mit einfachem, intuitivem menügesteuertem Bedienerinterface
• SMART KEY: programmierbare Taste mit Benutzerfunktionen

Druckluftversorgung

• Steuerdruck: 4/6 bar
• Versorgungsdruck: 1 oder 2 bar > Prüfdruck
• Saubere und trockene Luft
• Anzuwendender Luftqualitätsstandard: ISO 8573-1

Optionen

• Automatisches Befüllen oder elektronischer Regler
• 2 pneumatische Ausgänge zur Steuerung von Dichtverbindern

Technologie
Die Differenzdruck-Abklingmessung verwendet ein Referenzvolumen zur Prüfung des Bauteils und kompensiert Druck- oder Temperaturänderungen der Umgebung, da beide Volumen gleichzeitig betroffen sind. Nur ein Leck am Prüfteil bringt die Membran des Transducers zur Bewegung. Die Genauigkeit sinkt nicht mit dem Prüfdruck, da der Transducer Druckdifferenzen zwischen zwei Kreisläufen und nicht den Druckabfall gegen die Atmosphäre misst.

Entsensibilisierter Test
Dieser Modus wird zur Messung großer Lecks verwendet, wenn das erforderliche Ausschussniveau über dem Messbereich des Differenzsensors liegt; der Prüfdruck wird an der Eingangsseite des Prüfteils angelegt und die Messung erfolgt über den Drucksensor.

Technische Spezifikationen

• Modell: F6 CLASS
• Marke: ATEQ
• Messprinzip: Differenzdruck-Abklingmessung
• Prüfprogramme: 16
• Prüfmodi: ΔP, ΔP/t, Durchfluss-Einheiten (sccm, mm3/s, cm3/s, cm3/min, cm3/h…)
• Messbereich Druckabfall: 0–500 Pa — Genauigkeit: ±(1,5% Messwert + 1 Pa) — Auflösung: 0,1 Pa
• Messbereiche & Genauigkeiten Prüfdruck: siehe MESSUNG DER PRÜFDRUCKS
• Gewicht: 7 Kg
• Abmessungen (BxHxT): 254 x 150 x 170 mm — Gesamt: 254 x 150 x 256 mm
• Stromversorgung: 24 VDC / 2 A
• Betriebstemperatur: +5°C bis +45°C — Lagerung: 0°C bis +60°C
• Schnittstellen & Kommunikation: grafisches Farbdisplay, SMART KEY, RS232 (Drucker, Modbus RTU), USB Slave (PC-Überwachung), USB Master (USB-Stick für Parameter/Ergebnisse)
• Datenablage: interner Speicher oder USB-Stick
• Sprachen: Englisch + eine weitere Sprache
• Umweltkonformität: ROHS-Standard
• Druckluftversorgung: Steuerdruck 4/6 bar; Prüfdruck 1 oder 2 bar höher als Prüfdruck; saubere und trockene Luft; ISO 8573-1 empfohlen
