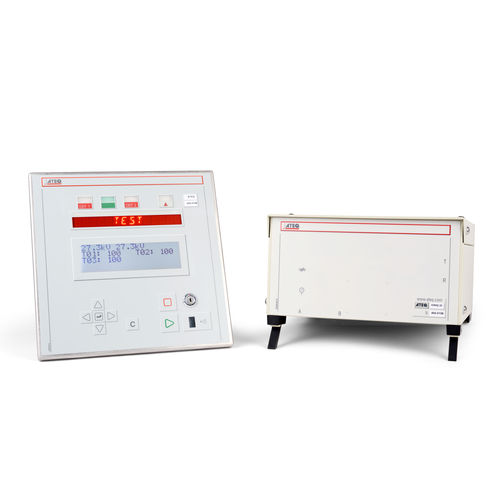

Hochspannungs-Dichtheitsprüfgerät IONIQ20

für Verpackungfür Flaschenfür Automobilanwendungen

Elektrisches Hochleistungs-Leckmessgerät für nichtleitende Werkstoffe Auf der Grundlage seines bewährten Konzepts der QC-Tester für Produktionslinien hat ATEQ nun ein neues Dichtheitsprüfgerät entwickelt, das für die spezifischen Anforderungen der Großserienfertigung von Kunststoffteilen ausgelegt ist, das ATEQ Ioniq 20. Dieses Gerät wird zur Erkennung von lokalen Formfehlern, unzureichender Membrandicke, Perforationen, etc. eingesetzt. Das IONIQ basiert auf der Ableitstrommessung und ist in der Lage, Fehler im Bereich von 10µm zu erkennen. HIGHLIGHTS 1 bis 3 simultane Testkanäle Anzeige 1 bis 3 Kanäle Für Industrie und Labor MESSPRINZIP Das IONIQ misst den Stromfluss, der zwischen einer patentierten Prüfspitze und einer unter dem zu prüfenden Teil angeordneten Grundplatte fließt. Gutteil-Prüfung (Abb. 1): Befindet sich keine Schad- oder Schwachstelle im Teil, misst das IONIQ einen hohen Prozentsatz. Die gemessene Spannung und die Nominalspannung sind annähernd gleich. Das Ergebnis liegt über dem eingestellten Grenzwert, das heißt das Teil ist i.O. Schlechtteil-Prüfung: Das IONIQ misst einen niedrigen Prozentsatz. Die gemessene Spannung ist deutlich unter der Nominalspannung, Das Ergebnis liegt unter dem Grenzwert, das heißt das Teil ist n.i.O. Prüfbedingungen: kleiner Abstand zwischen Prüfspitze, Prüfling und Grundplatte: Elektrische Isolierung von der Umgebung. Das IONIQ verwendet die prozentuale Abweichung von der Nominalspannung (welche ein Maß für den Entladungsstrom darstellt), um die Gut/Ausschussgrenze zu definieren. TECHNISCHE DATEN Hochspannungsgenerator Integriert und je nach Anwendung einstellbar (5 bis 27,3 kV)
