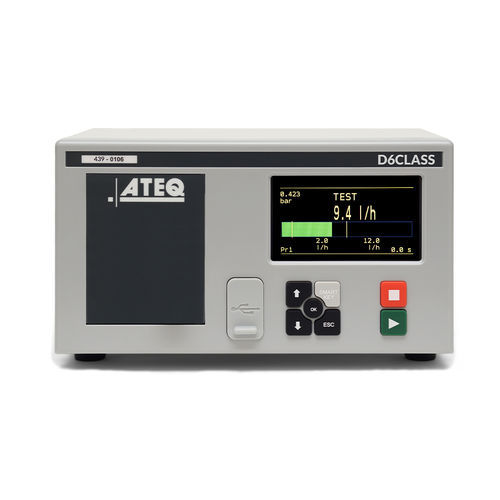

PROFIBUS-Tester D6 CLASS

FeldbusDurchflussLaminar-Flow

Übersicht
Nach mehr als 50 Jahren und 300.000 installierten Testern weltweit stellt ATEQ den D6 CLASS Durchflusstester vor: neues Elektronikmodul, neues Messmodul, neue Bedienoberfläche und neues Zubehör zur Verbesserung der Qualitätskontrolle und für schnelle, präzise Leck-/Durchflussprüfzyklen.

Anwendungen

• Durchflusskontrolle: Kochfelder, Öfen, Ventile, Gasarmaturen, Gasbrenner, Feuerzeuge
• Lecksuchprüfung: Ventilsitze, Getriebe, Hydraulikkomponenten, Motoren
• Kontrolle von Aerosolen, Einspritzdüsen und ähnlichen Komponenten

Merkmale

• Durchflussmessung bei direkter oder indirekter Prüfung
• Kontinuierlicher Messmodus
• Breiter Messbereich für Durchfluss
• Unterstützung für USA-, SI- und Kunden-Einheiten
• Messung unter Standard- oder kundenspezifischen Bedingungen
• Auf den Nenndruck rückgerechneter Durchfluss
• Messglied vollständig in einem Modul integriert
• 128 Programme
• Mechanischer oder elektronischer Regler von Vakuum bis 10 bar
• Online-Einstellung per USB
• 2 Sprachen (Englisch + eine weitere)
• Manuelle Kalibrierung an der Frontplatte mit kalibrierter Leckage
• Daten­speicherung im internen Speicher oder auf USB-Stick

Flexibles Kommunikationsformat

• RS232: Drucker, Modbus RTU
• Slave USB: PC-Supervision (WinAteq 300, Sesame)
• Master USB: USB-Stick für Datenübertragungen (Parameter, Ergebnisse, ...)
• Optionale Feldbusse: Profibus, DeviceNet, Profinet, Ethernet/IP, Modbus RTU

Umwelt
RoHS-Standard

Messbereiche (DURCHFLUSSMESSUNG)
Bereich l/h — Genauigkeit — Max. Auflösung l/h
1 — ± (2.5% F + 0.001 l/h) — 0.0001
5 — ± (2.5% F + 0.005 l/h) — 0.0001
30 — ± (2.5% F + 0.03 l/h) — 0.001
80 — ± (2.5% F + 0.08 l/h) — 0.001
150 — ± (2.5% F + 0.15 l/h) — 0.01
500 — ± (2.5% F + 0.5 l/h) — 0.01
1500 — ± (2.5% F + 1.5 l/h) — 0.1
4000 — ± (2.5% F + 4 l/h) — 0.1
10000 — ± (2.5% F + 10 l/h) — 1
F = Durchfluss

Optionen

• 9 Eingänge / 5 lokale Ausgänge kompatibel mit Serie 5
• Elektronischer Regler
• 6 Eingänge / 6 Ausgänge 24 V programmierbar für externe Automatisierung
• Externe Kapillare: nahe Prüfanschluss
• Absperr-/Ablass-/Bypassventil
• 2 pneumatische Ausgänge zur Steuerung von Dichtverbindern
• Speicherkarte zur Archivierung von Ergebnissen (bis zu 400.000)

Technologie
Prinzip der laminaren Durchflussmessung: Gas strömt durch ein kalibriertes Messrohr und erzeugt einen Druckabfall, der von einem Differenzdruckaufnehmer gemessen wird. Die Druckdifferenz zwischen Einlass und Auslass des laminaren Elements wird zur Bestimmung des Durchflusses gemessen. Der Prüfdruck des Bauteils wird von einem eigenen Sensor gemessen.

Factsheets
Datasheet und Produktbroschüre verfügbar (English).

Technische Daten

• Modell: D6 CLASS
• Gewicht: 7 Kg
• Abmessungen (B x H x T): 250 x 150 x 360 mm
• Stromversorgung: 24 VDC / 2 A oder 100-240 VAC / 50 W
• Betriebstemperatur: +5°C bis +45°C
• Lagerungstemperatur: 0°C bis +60°C
• Schnittstelle: Farb-Graphikdisplay mit menügesteuerten Bedienfeldern; programmierbare SMART KEY Taste
• Luftversorgung: Saubere und trockene Luft; Luftqualitätsstandard anwenden (ISO 8573-1)
