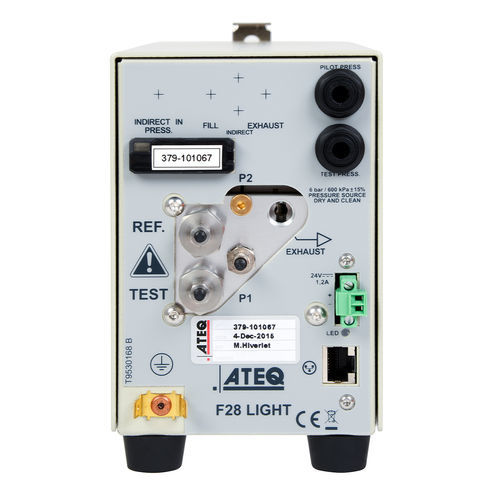

Differenzdruckverlust-Dichtheitsprüfgerät F28 Light

für die Automationfür VerpackungBlister

Produktbeschreibung
Der F28 Light ist ein kompakter, hochgeschwindiger Differenzdruck-Lecktester für die industrielle Qualitätskontrolle. Das geringe Gehäuse ermöglicht eine Montage nahe am Prüfling, um Rohrleitungsvolumen zu reduzieren und die Messbedingungen zu optimieren. Bis zu 50 Module lassen sich per Ethernet (Modbus IP) vernetzen und über eine Touchscreen-Oberfläche überwachen.

Anwendungen

• Verpackungen und Dichtungen
• Blisterverpackungen
• Uhren und kleine mechanische Baugruppen
• Mobiltelefone und Elektronikgehäuse
• Pneumatische und hydraulische Anschlüsse
• Inline-Prüfungen und Prüfstände

Hauptmerkmale

• Messprinzip: Differenzdruckabfall
• Messarten: Direkt / verschlossene Bauteile / Unempfindlichkeitsmodus
• Intelligente Druckregelung ohne mechanischen Regler; Auto-Fill optional
• Elektronische Regelung als Option verfügbar
• Einheiten: Pa, Pa/s, cm³/min (sccm)
• Integrierte Füll- und Ablassventile; Hutschienenmontage
• Ethernet-Netzwerk bis zu 50 Module (Modbus IP)
• Kompakte Abmessungen und geringes Gewicht für Montage nahe am Prüfling

Messkennwerte

• 0 – 50 Pa — ±(1,5 % Messwert + 0,5 Pa) — Auflösung 0,01 Pa
• 0 – 500 Pa — ±(1 % Messwert + 1 Pa) — Auflösung 0,1 Pa
• 0 – 5000 Pa — ±(1 % Messwert + 10 Pa) — Auflösung 1 Pa
• Genauigkeit = Linearität + Wiederholbarkeit + Hysterese; Labor-Kalibrierung optional

Technische Spezifikationen

• Modell: F28 Light
• Maximale Auflösung: bis 0,01 Pa (bereichsabhängig)
• Abmessungen (HxBxT mm): Mini 141,5 x 200 x 97 — Maxi 155,5 x 234,5 x 97
• Gewicht: ~3,5 kg
• Regelung: mechanischer oder elektronischer Regler (Option Vakuum bis 5 bar)
• Ventile: integrierte Füll- und Ablassventile
• Netzwerk: Ethernet (Modbus IP) für bis zu 50 Module
• Montage: Hutschiene
• Umweltkonformität: RoHS

Elektrische & pneumatische Versorgung

• Elektrisch: 24 V DC / 1,6 A (Netzadapter 110–230 V AC inklusive)
• Luft: saubere, trockene Luft erforderlich; Luftqualität gemäß ISO 8573-1
• Prüfdruck-Eingang: externer Regler erforderlich

Betriebsbedingungen

• Betriebstemperatur: +5 °C bis +45 °C
• Lagerungstemperatur: 0 °C bis +60 °C

Technologie-Überblick
Das Differenzdruck-Abfallverfahren verwendet ein Referenzvolumen, um das Prüfteil mit einem stabilen Referenzkreis zu vergleichen und so Druck- und Temperaturänderungen auszugleichen. Nur ein Leck am Prüfteil bewegt die Membran des Transducers. Die Methode erhält die Genauigkeit unabhängig vom absoluten Prüfdruck, da Differenzdrücke zwischen zwei Kreisen gemessen werden statt Druck gegen die Atmosphäre.
