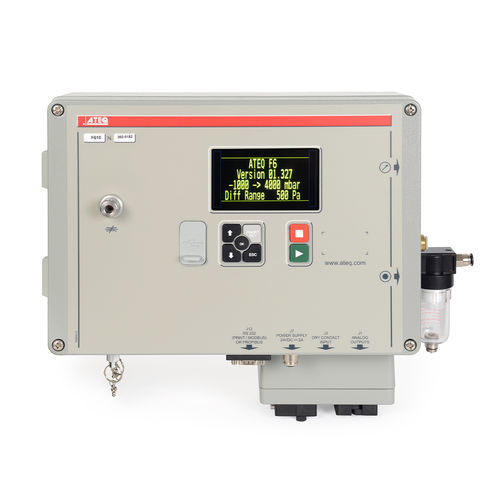

Elektropneumatisches Dichtheitsprüfgerät F610

DruckdigitalDifferenzdruckverlust

Produktübersicht
Das ATEQ F610 ist ein Differenzdruck-Lecktester im IP54-Gehäuse, ausgelegt für industrielle Qualitätskontrolle in anspruchsvollen Umgebungen (Staub, Öl). Es vereint überarbeitete Elektronik, Messmodul, Bedienoberfläche und Zubehör für schnelle, reproduzierbare Messzyklen mit hoher Genauigkeit.

Anwendungen

• Automobilproduktion und Montage
• Haushaltsgeräte
• Medizintechnik
• Luftfahrt
• Verteidigung
• Fluid- und elektrische Komponenten
• Lebensmittel- und Kosmetikverpackungen

Hauptmerkmale

• Differenzdruck-Abfall-Leckmessung (einsetzbar in Druck und Vakuum)
• Messbereiche (ΔP F.S.): 50 Pa, 500 Pa, 5000 Pa
• Mechanischer oder optionaler elektronischer Regler von Vakuum bis 20 bar
• Bis zu 128 Programme
• Parametrierung über USB; Master/Slave-USB-Modi
• Bedienung in 2 Sprachen (Englisch + eine weitere)
• Manuelle Kalibrierung an der Frontplatte mit kalibriertem Leck
• Datenaufzeichnung intern oder per USB-Stick; optionale Speicherkarte für Archivierung

Testmodi

• ΔP (Pa, 1/10 Pa)
• ΔP/t (Pa/s, 1/10 Pa/s)
• Durchflusseinheiten (sccm, mm3/s, cm3/s, cm3/min, cm3/h…)
• Sperrtest
• Berstprüfung
• Prüfung verschlossener Bauteile
• Weitere Modi je nach Anwendung

Messmerkmale — Messung des Druckabfalls

• 50 Pa: ±(1,5% Messwert + 0,5 Pa) — Auflösung 0,01 Pa
• 500 Pa: ±(0,5% Messwert + 0,5 Pa) — Auflösung 0,1 Pa
• 5000 Pa: ±(0,5% Messwert + 5 Pa) — Auflösung 1 Pa
• Genauigkeit = Linearität + Wiederholbarkeit + Hysterese; optionale Labor-Genauigkeit verfügbar

Flexibles Kommunikationsformat

• RS232: Drucker, Modbus RTU
• Slave USB: PC-Überwachung (WinAteq 300, Sesame)
• Master USB: Export von Parametern und Ergebnissen auf USB-Stick
• Optionale Fieldbus-Module: Profibus, DeviceNet, Profinet, EtherNet/IP, EtherCAT

Technologie
Das Verfahren der Differenzdruck-Abfallmessung verwendet ein Referenzvolumen zur Prüfung der Bauteile und kompensiert Umgebungsdruck- und Temperaturänderungen. Der Differenzsensor misst den Druckunterschied zwischen zwei Kreisen, sodass die Messgenauigkeit unabhängig vom Prüfdruck erhalten bleibt.

Zusätzliche Messmodi

• Direktes Messprinzip: gleiche Druckfüllung in Prüf- und Referenzteil; Differenzsensor misst die Variation
• Desensibilisierter Test: Messung großer Lecks über Drucksensor, wenn Grenzwert oberhalb der Skala des Differenzsensors liegt

Datenblatt
Produktdatenblatt (PDF) mit detaillierten Merkmalen und Spezifikationen verfügbar.

Technische Daten

• Gehäuseklasse: IP54
• Modell: F610
• Marke: ATEQ
• Gewicht: 10 kg
• Abmessungen (B x H x T): 380 x 287 x 120 mm
• Stromversorgung: 24 V DC / 2 A oder 100–240 V AC / 50 W
• Betriebstemperatur: +5 °C bis +45 °C
• Lagerungstemperatur: 0 °C bis +60 °C
• Messbereiche (ΔP F.S.): 50 Pa, 500 Pa, 5000 Pa
• Programme / Speicher: 128 Programme; interner Speicher oder USB-Stick; optionale Speicherkarte (bis zu 1 Mio. Ergebnisse)
• I/O & Automatisierung: 9 Eingänge / 5 lokale Ausgänge; optional 6 in / 6 out 24 V programmierbar; 2 pneumatische Ausgänge
• Pneumatik / Luftversorgung: Steuerung 4/6 bar; Versorgungsdruck 1–2 bar über Prüfdruck; saubere, trockene Luft (ISO 8573-1)
• Benutzeroberfläche: Farb-Display mit menügeführten Bedienelementen; SMART KEY programmierbar
• Druckregelung: mechanisch oder elektronisch; optionale Dual-Druck-Funktion
• Normen: RoHS-konform
