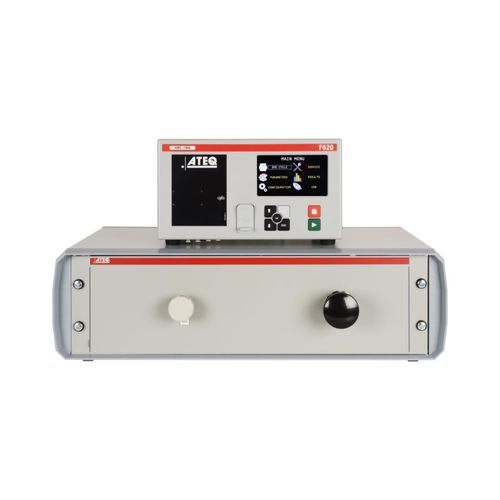

Differenzdruckverlust-Dichtheitsprüfgerät F620LV

für Containerfür AutomobilanwendungenTrockenluft

Kurzbeschreibung Das F620LV ist ein Dichtheitsprüfgerät für sehr große Prüfvolumen (bis zu 200 L). Es verwendet ein patentiertes Differenzdruck-Abfallverfahren kombiniert mit der DNC-Technologie (Differential Noise Canceling) und einem hochsensitiven Differenzdrucksensor, der Druckabfälle unter 0,1 Pa/s erkennen kann.

Anwendungen

• Großvolumige Bauteile wie Tanks und Behälter
• Gehäuse und Packs von Batterien für Elektrofahrzeuge (EV)
• Große, flexible oder umgebungssensible Komponenten

Hauptmerkmale

• Bis zu 128 Prüfprogramme
• Großdurchflussventile für schnelles Befüllen und verkürzte Zykluszeiten
• Vollständig integrierte Elektronik und Pneumatik
• Standard-Schnittstellen: RS232, USB
• Steueroberfläche kompatibel mit WINATEQ 300
• DNC-Technologie zur Unterdrückung von Störgeräuschen und Stabilisierung der Messwerte
• ROHS-Umweltkonformität

Optionen und Automatisierung

• E/A: 9 Eingänge / 5 Ausgänge
• Optionale Fieldbusse: PROFIBUS, DeviceNet, PROFINET, EtherNet/IP, EtherCAT, Modbus RTU
• 2 pneumatische Ausgänge für Automatisierungsintegration

Stromversorgung und Druckversorgung

• Elektrische Versorgung: 24 V DC / 1.6 A
• Druckluftversorgung: saubere, trockene Luft empfohlen (Luftqualität gemäß ISO 8573-1)

Temperatur

• Betrieb: +5 °C bis +45 °C
• Lagerung: 0 °C bis +60 °C

Technologie Die DNC-Technologie (Differential Noise Canceling) kompensiert Störungen aus der Umgebung — Temperaturschwankungen, Türöffnungen, Lüftungsanlagen, Vibrationen und andere Fabrikgeräusche — und ermöglicht so schnelle, verlässliche Lecksuche an großen und flexiblen Bauteilen, selbst in lauten Produktionsumgebungen.

Technische Spezifikationen

• Modell: F620LV
• Messprinzip: Differenzdruck-Abfall mit DNC
• Empfindlichkeit: erkennbar sind Druckabfälle unter 0,1 Pa/s
• Prüfvolumen: bis zu 200 L
• Gewicht: 35 kg
• Abmessungen (HxBxT): 550 x 500 x 260 mm
• Stromversorgung: 24 V DC / 1.6 A
• Betriebstemperatur: +5 °C bis +45 °C; Lagerung: 0 °C bis +60 °C
• Programme: bis zu 128 Profile
• Schnittstellen: RS232, USB; optionale Fieldbusse (PROFIBUS, DeviceNet, PROFINET, EtherNet/IP, EtherCAT, Modbus RTU)
• E/A: 9 Eingänge / 5 Ausgänge; 2 pneumatische Ausgänge für Automatisierung
• Druckluftanforderungen: saubere, trockene Luft; ISO 8573-1 beachten
• Umweltkonformität: ROHS
