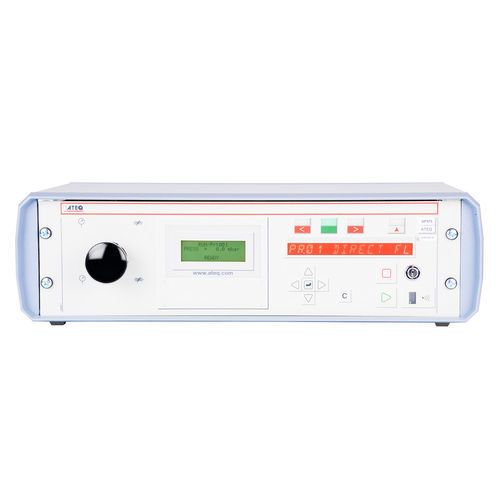

Differenzdruck-Durchflussmesser MF570

VolumenMassenfür Luft

Übersicht
Der ATEQ MF570 ist ein differentieller Mikro-Durchflussprüfer, der schnelle Prüfzyklen mit hochgenauer Leckmessung kombiniert. Er nutzt differenziellen Druckabfall und stabile Durchflussmessung mittels eines laminar-Flow-Elements. Das Messelement ist in einem einzigen Modul integriert und das Gerät unterstützt SI-, USA-(SAE)- und benutzerdefinierte Einheiten sowie Anzeige von Umgebungstemperatur und Atmosphärendruck.

Anwendungen

• Lecksuche und Durchflusskontrolle
• Sitzflächen von Ventilen
• Getriebe
• Hydraulikkomponenten
• Motoren
• Aerosolkontrolle
• Injektoren

Hauptmerkmale

• Messbereiche: 2 / 20 / 200 ml/min
• Einheiten: SI, USA (SAE) und benutzerdefinierte Einheiten
• Anzeige von Umgebungstemperatur und Atmosphärendruck
• Voll integriertes Messelement
• 16 benutzerprogrammierbare Testprogramme

Mechanische Druckregelung

• Vakuum
• 5–50 kPa
• 20–400 kPa
• 500–900 kPa
• 500–1600 kPa

Elektronische Druckregelung

• Vakuum
• 1–10 kPa
• 5–50 kPa
• 20–200 kPa
• 50–500 kPa
• 100–1000 kPa
• 100–1600 kPa
• 100–2000 kPa

Flexible Kommunikationsschnittstellen

• RS232: Drucker, PC und Speichermodule
• RS232: intelligente RC5-Fernbedienung
• RS485: ATEQ-Netzwerk
• Datum/Uhrzeit, Sprachauswahl und Einheiten, Testanpassung

Umwelt / Normen
ROHS-Konformität angegeben.

Messbereiche (Durchfluss)
Bereich | Genauigkeit | Max. Auflösung
2 ml/min | ±2,5 % des Durchflusses + 0,002 ml/min | 0,001 ml/min
20 ml/min | ±2,5 % des Durchflusses + 0,02 ml/min | 0,01 ml/min
200 ml/min | ±2,5 % des Durchflusses + 0,2 ml/min | 0,1 ml/min

Druckmessung
Bereich | Genauigkeit | Max. Auflösung
Alle Bereiche | P + 2 digits | 0,01 % des Messbereichs

Technologie
Die Mass-Flow-Technologie wandelt die durch ein laminares Strömungselement strömende Luftmasse in einen Leckwert um (z. B. cm3.atm/h). Das Design bewältigt stark undichte Teile in der Linie ohne Reset und vermeidet Heizelemente zur Luftmassenmessung, wodurch die Empfindlichkeit gegenüber Kontamination reduziert wird. Das Gerät ermöglicht Prüfungen bis 20 bar (300 PSI) und umfasst eine Temperaturkompensation zur Verbesserung der Genauigkeit unter variierenden Bedingungen.

Optionen

• 7 Eingänge / 5 Ausgänge
• 2 pneumatische Ausgänge zur Steuerung von Dichtverbindern
• 6 programmierbare 24-V-Ausgänge für externe Anschlüsse
• Elektronischer Regler
• Doppelter Druck
• Schnellventil
• 2 analoge Ausgänge (Strom oder Spannung)
• Fieldbus

Eigenschaften / Technische Daten

• Modell: MF570
• Marke: ATEQ
• Gewicht: Ca. 7 kg
• Abmessungen (BxHxT): 537 × 157 × 381 mm
• Externe Stromversorgung: 24 VDC / 1,6 A oder 110–240 VAC
• Betriebstemperatur: +10 °C bis +45 °C
• Lagerungstemperatur: 0 °C bis +60 °C
• Schnittstelle: Navigationstasten; 4-Zeilen-LCD; Ergebnisanzeigen
• Luftversorgung: saubere, trockene Luft (Luftqualitätsnorm ISO 8573-1 anwenden)
• Durchflussbereiche und Genauigkeiten: 2 / 20 / 200 ml/min wie oben angegeben
• Druckmessgenauigkeit: P + 2 digits; max. Auflösung 0,01 % des Messbereichs
• Einheiten: SI, USA (SAE) und benutzerdefinierte Einheiten
• Programme: 16 Benutzerprogramme
• Messelement: voll integriertes Modul
• Kommunikation: RS232, RS485, Fernbedienungsunterstützung, Datum/Uhrzeit, Sprache und Einheitenwahl
• Optionen / I/O: mehrere digitale und pneumatische Ausgänge, analoge Ausgänge und Fieldbus-Fähigkeit
