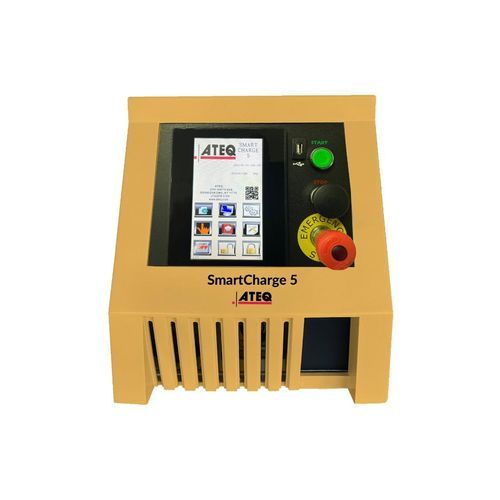

Gas-Evakuier- und -Nachfüllgerät / Helium Smart Charge 5

mobilfür Automobilanwendungenautomatisch

Übersicht
Das Smart Charge 5 ist ein vollständig automatisches, konfigurierbares System zur Evakuierung und Rückfüllung mit Tracer-Gas mit integriertem Groblecktest. Es dient zum Vorbeladen von Bauteilen mit Tracer-Gasen (z. B. Helium, Wasserstoff) vor Dichtheitsprüfungen und für Anwendungen, die eine kontrollierte Evakuierung und Druckaufbau erfordern.

Hauptmerkmale

• 7" Farb-Touchscreen (177,8 mm)
• Tragbares Design
• Datenprotokollierung (Ethernet, Front-USB)
• Digitaler Bauteildruck mit 3 wählbaren Einheiten
• Passwortschutz zur Zugriffssteuerung
• Unterstützung für bis zu 50 Bauteilrezepte
• Vollautomatische Zyklung

Leistung
Die Basiseinheit führt Evakuierung bis ~25" Hg (Endvakuum ~25,5" Hg), Vakuumabbautests und Rückfüllung mit Tracer-Gas bis 700 psig durch. Evakuierungsniveaus und Rückfülldrücke sind konfigurierbar.

Wesentliche Funktionen

• Rezepte mit bis zu 10 Leckstellen und benutzerkonfigurierbarer Verweilzeit je Stelle
• Serieller Druckerausgang
• Datenprotokollierung über Ethernet und Datenspeicherung per Front-USB
• Grafische Benutzeroberfläche mit farbigem HMI-Touchscreen
• 2 konfigurierbare Eingänge und 2 Ausgänge für externe Vorrichtungen
• Integrierter Groblecktest zur Vermeidung von Tracer-Sättigung
• Passwortgeschützter Zugriff zum Schutz vor unbefugten Änderungen

Standardfunktionen

• Maximale Fülldrücke bis zu 700 psig (konfigurierbar)
• Speicher für bis zu 50 Bauteilrezepte
• 7" Farb-HMI für vollständige Systemkonfiguration und Diagnose
• 16-Bit Analog-Eingangsauflösung am Druckaufnehmer
• Alle erforderlichen Steuerungen, Messgeräte und Ventile im Lieferumfang
• 3 CFM ölfreie Evakuierungspumpe (luftgetriebener Venturi)
• Steuerung durch Allen-Bradley MicroLogix 1400 PLC
• Frontseitiger USB-Anschluss zur Datenspeicherung und -wiederherstellung

Optionen

• Analoge I/O-Erweiterungen
• Benutzer I/O-Pakete
• Seriendrucker
• Niederdruckmodus (0–20 psig)
• Stickstofffüllung bis 700 psig
• Barcode-Scanner-Funktion

Hauptüberwachungsanzeige
HMI für Systemüberwachung, Rezeptauswahl und Diagnose; grafische Anzeige von Bauteildruck und Leckrate.

Technische Daten

• Netzversorgung: Universelle Spannung 110 VAC oder 220 VAC, 50–60 Hz, 6,5 A nominal
• Abmessungen (BxHxT): 344 x 395 x 618 mm (13,5" x 15,5" x 24,4")
• Versorgungsanschlüsse: 1/4" NPT weiblich; 1/2" NPT weiblich für Bauteilevakuierung
• Druckaufnehmer: 0,01 psi Auflösung; Genauigkeit ±0,25%
• Ventile: Schnellwirkende Pull-Type-Solenoide mit Epoxid-Verguss
• Manifold: Nahtlose Rohrführung mit Compression-Fittings; Helium-Dichtheitsprüfung bis 1,0 × 10^-6 atm-cc/sec @ 700 psig
• Evakuierpumpe: Luftangetriebener Venturi, Endvakuum ~25,5" Hg
• Elektronik: Mikroprozessorbasiertes PLC
• Messung: Digitaler Bauteildruck und Leckrate auf der Bedienerschnittstelle angezeigt

Anwendungen
Entwickelt für Leak-Test-Prozesse in der Serienfertigung innerhalb der Automobil-, Luftfahrt-, Medizintechnik- und Industriekomponentenbranche, die kontrollierte Evakuierung und Tracer-Gas-Rückfüllung erfordern.
