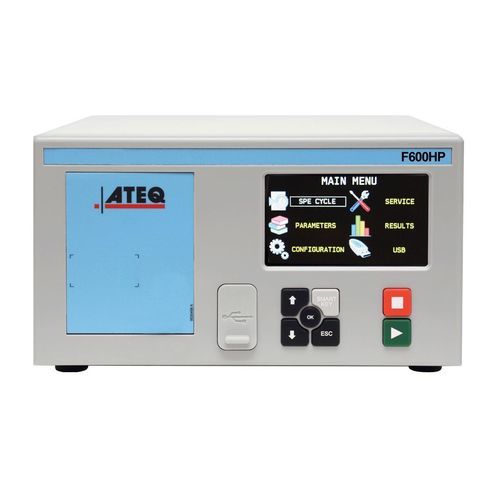

Druck-Leckdetektor F600 HP

kompaktModbus

Übersicht
Ohne Zweifel der kleinste Hochdruck-Lecksucher auf dem Markt. Der F600 HP ist mit den technischen Innovationen der Serie 6 ausgestattet und ermöglicht Hochdruck-Leckprüfungen zu einem wettbewerbsfähigen Preis.

Anwendungen

• Katheter
• Kühlteile
• Ölkühler
• Hochdruckrohre und -leitungen
• Ventile
• Hydraulische Bremsen

Eigenschaften

• Druckabfall-Leckprüfung von 5 bis 1000 kPa
• Messbereich von 20 bis 175 bar (200 bar optional)
• 128 Programme
• Mechanische Regelung: 2 MPa / 5 MPa / 10,0 MPa / 17,5 MPa
• Elektronische Regelung: 4 MPa
• Unterstützte Durchfluss-Einheiten (mm3/s, cm3/s, cm3/min, cm3/h, ...)
• Entsensibilisierter Testmodus und weitere applikationsabhängige Modi
• RoHS konform

Flexible Kommunikationsformate

• RS232: Drucker, Modbus RTU
• USB Slave: PC-Überwachung (WinAteq 300, Sesame)
• USB Master: USB-Stick zum Übertragen von Parametern und Ergebnissen
• 6 Eingänge / 6 Ausgänge 24 V programmierbar für externe Automatisierung

Prüfmodi

• Standard Druckabfallprüfung
• Entsensibilisierter Modus (Leckprüfung angepasst an die Merkmale der Anwendung)

Messmerkmale (Tabelle)
Druckbereich | Messbereich | Genauigkeit
5 MPa Max (50 bar) — 0,01 – 5,00 kPa — +/- 1,0% Messwert +1% F.S.
10 MPa (100 bar) — 0,01 – 10,00 kPa — +/- 1,0% Messwert +1% F.S.
Von 2 bis 17,5 MPa (20 MPa optional) / 20 bis 175 bar (200 bar optional) — 0,01 – 50 kPa — +/- 1,0% Messwert +1% F.S.
0,01 bis 100,00 kPa — Genauigkeit wie oben
0,01 > 100,00 kPa — Genauigkeit wie oben
0,1 – 500,00 kPa — Genauigkeit wie oben
0,1 – 1000,00 kPa — Genauigkeit wie oben

Hinweis zum Messbereich
Messbereich: Von 10% bis 100% der vollen Skala.

Physikalisch

• Gewicht: 7 Kg
• Abmessungen (BxHxT): 250 x 150 x 360 mm

Elektrische Versorgung

• 24 VDC / 2 A oder 100-240 VAC / 50 W

Temperatur

• Betrieb: +5°C bis +45°C
• Lagerung: 0°C bis +60°C

Schnittstelle

• Grafisches Farbdisplay mit einfachem, intuitivem menügesteuertem Bedienfeld
• SMART KEY: programmierbare Taste mit Benutzerfunktionen

Druckluftversorgung

• Steuerung: 4 / 6 bar
• Druck: 1 oder 2 bar höher als Prüfdruck
• Saubere und trockene Luft erforderlich
• Anzuwendender Luftqualitätsstandard: ISO 8573-1

Technologie
Als vereinfachte Version der vorherigen Technologie vergleicht die Standard-Druckabfallmethode den Druck am Bauteil mit dem atmosphärischen Druck. Diese Technologie wird eingesetzt, wenn die Anwendung keine sehr hohe Genauigkeit oder sehr kurze Zykluszeiten erfordert. Die Methode basiert auf der Messung einer kleinen Druckänderung oder -absenkung mittels eines Piezo-Sensors.

Datasheets
Detaillierte Informationen zum F600 HP, einschließlich Funktionen und Spezifikationen, sind im englischen Datenblatt verfügbar (F600 HP Brochures – English).

Technische Spezifikationen

• Modell: F600HP
• Druckprüffähigkeit: von 5 kPa bis 1000 kPa (Druckabfall) je nach Konfiguration
• Verfügbare Messbereiche: 0,01–5,00 kPa bis 0,1–1000,00 kPa (siehe Messwerttabelle)
• Messgenauigkeit: +/- 1,0% Messwert + 1% F.S. (typisch, pro Tabellenzeilen)
• Maximale mechanische Druckoptionen: bis zu 17,5 MPa (20 MPa Option) / bis zu 175 bar (200 bar Option)
• Programme: 128 programmierbare Testprogramme
• Mechanische Regelungsoptionen: 2 MPa, 5 MPa, 10 MPa, 17,5 MPa
• Elektronische Regelung: 4 MPa
• Kommunikation: RS232 (Drucker, Modbus RTU), USB Slave (PC-Überwachung), USB Master (USB-Stick)
• I/O: 6 Eingänge / 6 Ausgänge, 24 V programmierbar
• Stromversorgung: 24 VDC / 2 A oder 100–240 VAC / 50 W
• Gewicht: 7 kg; Abmessungen: 250 x 150 x 360 mm
• Betriebstemperatur: +5°C bis +45°C; Lagerung: 0°C bis +60°C
• Druckluftversorgung: Steuerung 4/6 bar; Druck 1–2 bar über Prüfdruck; saubere trockene Luft gemäß ISO 8573-1
• Konformität: ROHS
