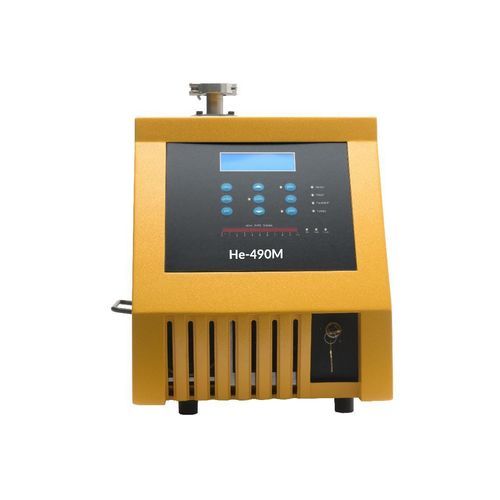

Spektrometrischer Leckdetektor He-490M

HeliumHeliumtragbar

Übersicht
Der He-490M ist ein schlüsselfertiges Vakuum-Lecksuchsystem auf Basis eines Helium-Massenspektrometers, ausgelegt für den industriellen Einsatz. Es bietet hohe Empfindlichkeit, modulare Bauweise und PLC-Steuerung zur einfachen Integration in Produktionslinien und Prüfstationen. Schneller Start und Ein-Tasten-Automatik sorgen für reproduzierbare Prüfabläufe.

Highlights

• Helium-Massenspektrometriemethode: branchenführende Empfindlichkeit und Genauigkeit
• Bewährte Zuverlässigkeit mit Systemen, die seit 20 Jahren betrieben werden
• Modulares Design für kundenspezifische Anordnungen und schnelle Wartung
• Schnelle Reaktionszeit und portable Ausführung für Prüfstände oder Außeneinsatz
• Passwortschutz zur Nutzerzugriffssteuerung
• Helium-Massenspektrometrie ist ≥1000× empfindlicher als alternative Methoden

Anwendungen

• AUTOMOTIVE
  • Klimaanlagen
  • Kühler
  • Auspuffanlagen
  • Getriebe
• EMOBILITY
  • Batteriepacks
  • Pouches & Zellen
  • Module und Gehäuse
• VERPACKUNG
  • Aerosoldosenverschlüsse
  • Kunststoffbeutel und -flaschen
  • Sprühbehälter
• ELEKTRONIK
  • Festplatten
  • Displays und Fernsehbildschirme
  • Kameraobjektive
• MEDIZIN
  • Blisterverpackungen
  • Flüssigkeitsbeutel
  • Filter und Einwegprodukte

Funktionen

• Leistung: Empfindlichkeit — Systemmodus: minimale nachweisbare Heliumleckrate 2,5 x 10^-9 atm-cc/sec; Sniffer-Modus: minimale nachweisbare Heliumleckrate 2,5 x 10^-7 atm-cc/sec. Reaktionszeit — < 1,0 s Systemmodus; < 1,5 s Sniffer-Modus. Startzeit — Ein-Tasten-Automatik; Cold Start-Up < 3 Minuten; Standby Start-Up < 1 Minute.
• Anzeige / Messbereich: Systemmodus: 0–10 V Ausgang zur PLC-Integration; Leckrate konfigurierbar nach Systemkalibrierung. Sniffer-Modus: Direktanzeige 10^-3 bis 10^-7 atm-cc/sec He. Schnittstellensignale: Auto-Zero, Ready, Leak Rate und Fault.

Hauptmerkmale

• Cold Start-Up < 3 Minuten
• Standby Start-Up < 1 Minute
• Ein-Tasten-Automatik
• Lecksuche im Hochvakuum
• Modulare Bauweise für kundenspezifische Anordnung
• PLC-gesteuert zur Prozessintegration
• Frontplatten-Tastensperre
• Turbo-Geschwindigkeit einstellbar von 600 bis 1500 Hz
• Internes Sniffer-Manifold für schnelle Reinigung
• Schneller Wechsel zwischen Sniffer- und Vakuumprüfmodus
• Auto Peak Zyklus
• Fünf Jahre Garantie auf Hauptkomponenten

Optionen

• 24 Vdc Steuerung
• 110 Vdc Steuerung
• Atmosphärisches Sniffer-Modul
• Seitliche Montagekonfiguration
• Unterseitige Montagekonfiguration
• Elektrischer Konverterkasten

Technische Daten

• Modell: He-490M
• Typ: Helium-Massenspektrometer Leckdetektor (Vakuum)
• Empfindlichkeit (Systemmodus): 2,5 x 10^-9 atm-cc/sec He
• Empfindlichkeit (Sniffer-Modus): 2,5 x 10^-7 atm-cc/sec He
• Reaktionszeit: < 1,0 s (System), < 1,5 s (Sniffer)
• Startzeit: Cold Start-Up < 3 Minuten; Standby Start-Up < 1 Minute
• Stromversorgung: 115/220 VAC, 50/60 Hz, 4 A (andere Spannungen auf Anfrage)
• Abmessungen: W344 x H395 x D618 mm
• Hochvakuumpumpe: 53 c/s turbomolekular, luftgekühlt
• Mechanische (Vorpumpe): externe Vorpumpe, Standard 7 CFM
• Ventil: Hochvakuum-fähige Magnetventil-Isolierung
• Einlasssystem: extern montierte, PLC-gesteuerte Ventile (Optionen: DC oder AC)
