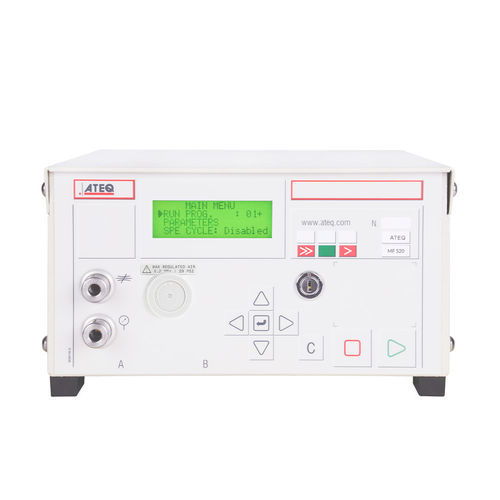

Feldbustester MF520

DurchflussDruckLaminar-Flow

Übersicht
ATEQ stellt den MF520 vor, einen differenziellen Mikrodurchfluss-Tester, der schnelle Prüfzyklen mit präziser Leckmessung durch Differenzdruck- und stabile Durchflussmessung kombiniert.

Anwendungen

• Lecksuche und Durchflusskontrolle für Ventilsitze
• Getriebe
• Hydraulikkomponenten und Motoren
• Aerosolsteuerung und Einspritzdüsen

Hauptmerkmale

• Messbereiche: 2 / 20 / 200 ml/min
• Maßeinheiten: SI, USA (SAE) und kundenspezifische Einheiten
• Anzeige von Umgebungstemperatur und atmosphärischem Druck
• Messmodul vollständig in einem Baustein integriert
• Konformität: ROHS

Kommunikationsformat

• RS232: Drucker, PC und Speichermodule
• RS232: intelligente RC5-Fernbedienung
• RS485: ATEQ-Netzwerk

Mechanische Druckregelung

• Vakuum
• 5–50 kPa
• 20–400 kPa
• 500–900 kPa
• 500–1600 kPa

Elektronische Druckregelung

• Vakuum
• 1–10 kPa
• 5–50 kPa
• 20–200 kPa
• 50–500 kPa
• 100–1000 kPa
• 100–1600 kPa
• 100–2000 kPa

Messbereiche
DURCHFLUSSMESSUNG

• 2 ml/min — Genauigkeit: ±2,5 % des Durchflusses + 0,002 ml/min — Max. Auflösung: 0,001 ml/min
• 20 ml/min — Genauigkeit: ±2,5 % des Durchflusses + 0,02 ml/min — Max. Auflösung: 0,01 ml/min
• 200 ml/min — Genauigkeit: ±2,5 % des Durchflusses + 0,2 ml/min — Max. Auflösung: 0,1 ml/min

DRUCKMESSUNG

• Alle Bereiche — Genauigkeit: P + 2 Digits — Max. Auflösung: 0,1 % des vollen Messbereichs

Bedienoberfläche & Anzeigen

• Navigationstasten
• 4-zeiliges LCD-Display
• Ergebnis-Anzeigen

Stromversorgung & Umgebung

• Externe Versorgung: 24 VDC / 1,6 A oder 110–240 VAC
• Betriebstemperatur: +10°C bis +45°C
• Lagerungstemperatur: 0°C bis +60°C

Optionen

• 7 Eingänge / 5 Ausgänge
• 2 pneumatische Ausgänge zur Steuerung von Dichteanschlüssen
• 6 × 24 V programmierbare Ausgänge für externe Anbindung
• Elektronischer Regler
• Doppelter Druck
• Hochgeschwindigkeitsventil
• 2 analoge Ausgänge: Strom oder Spannung
• Fieldbus

Technologie
Die Mass-Flow-Technologie wandelt die Masse der durch ein laminargesetztes Elemente strömenden Luft in einen Leckwert (z. B. cm3.atm/h) um. Sie verarbeitet Teile mit großen Lecks in der Linie ohne Reset, verzichtet auf Heizelemente (geringere Empfindlichkeit gegenüber Verschmutzung) und enthält Temperaturkompensation. Die Pneumatik erlaubt hochgenaue Messungen bis 20 bar (300 psi).

Produktdatenblätter
Detaillierte Informationen zu MF520, Leistungsdaten und Bestellangaben finden Sie in den Produktdatenblättern und Datasheets.

Technische Daten

• Modell: MF520
• Marke: ATEQ
• Gewicht: ca. 7 kg
• Abmessungen (B×H×T): 250 × 150 × 360 mm
• Durchflussbereiche: 2 / 20 / 200 ml/min
• Druckmessung: Genauigkeit P + 2 Digits, Auflösung 0,1 % FS
• Mechanische Regelung: Vakuum / 5–50 / 20–400 / 500–900 / 500–1600 kPa
• Elektronische Regelung: Vakuum / 1–10 / 5–50 / 20–200 / 50–500 / 100–1000 / 100–1600 / 100–2000 kPa
• Externe Versorgung: 24 VDC/1,6 A oder 110–240 VAC
• Betrieb: +10°C bis +45°C — Lagerung: 0°C bis +60°C
• Interface: Navigationstasten, 4-zeiliges LCD, Ergebnis-Anzeigen
• Luftversorgung: sauber und trocken (ISO 8573-1 anwenden)
• E/A & Steuerung: 7 Eingänge / 5 Ausgänge, 2 pneumatische Ausgänge, 6 programmierbare 24 V Ausgänge, 2 analoge Ausgänge, Fieldbus-Unterstützung
• Optionen: elektronischer Regler, Doppel-Druck, Hochgeschwindigkeitsventil
