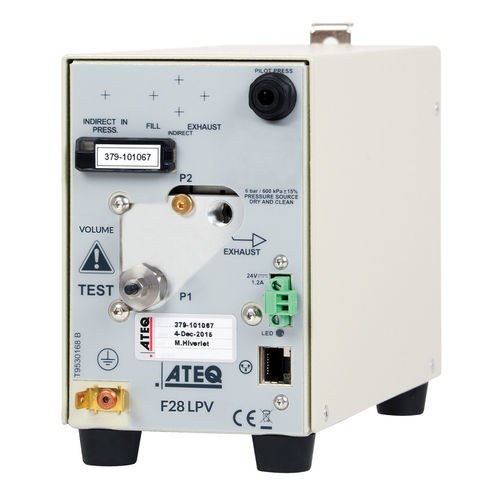

Vakuum-Dichtheitsprüfgerät F28 LPV

absoluter Druckverlustpneumatischhydraulisch

Übersicht
Der F28 LPV ist ein Vakuumabfall-/Druckabfall-Lecktester aus der ATEQ F28-Baureihe. Er wurde kompakt ausgeführt, um in unmittelbarer Nähe des Prüfteils installiert zu werden und so optimale Messbedingungen zu ermöglichen. Das Gerät ist programmierbar und über die Schnittstelle F28 Control überwachbar.

Anwendungen

• Verpackungen und Blister
• Uhren und kleine Geräte
• Mobiltelefone und Gehäuse
• Pneumatische und hydraulische Anschlüsse

Hauptmerkmale

• Druckabfall-Leckage-Messung (Vakuum)
• Wasserleckage-Erkennung durch Verdampfung bei hohem Vakuum
• Intelligente Druckregelung ohne externen Regler – Auto Fill (optional)
• Elektronische Regelung (optional)
• Mess-Einheiten: Pa, Pa/s, sccm, µg/min (H2O)
• Kompakte Abmessungen: H 141,5 x L 225 x T 97 mm
• Integrierte Füll- und Entleerungsventile
• Ethernet-Netzwerk bis zu 50 Module (Modbus TCP/IP)
• DIN-Schienenmontage
• RoHS-konform

Messmerkmale
Druckabfallmessung (absolut): Bereich 0,05 bis 110 kPa — Auflösung 1 Pa — Genauigkeit*: 2 % F.S.
Vakuumabfall: Bereich bis 2000 Pa — Auflösung 1 Pa — Genauigkeit*: 2 % F.S.
*Genauigkeit = Linearität + Wiederholbarkeit + Hysterese

Technologie
Die Standard-Druckabfallmethode vergleicht den Druck der abgedichteten Probe mit dem Umgebungsdruck mittels eines Piezo-Drucksensors. Sie erkennt kleine Druckänderungen und eignet sich für Anwendungen, die keine extrem hohe Genauigkeit oder sehr kurze Zykluszeiten benötigen.

Abmessungen / Gewicht

• Gewicht: ca. 3,5 kg

Elektrische Versorgung

• Spannung: 24 V DC / 1,6 A
• Hauptnetzteil enthalten: 110–230 V AC

Druckluftversorgung

• Saubere, trockene Luft erforderlich
• Luftqualitätsstandard: ISO 8573-1
• Prüfdruck-Eingang benötigt einen externen Regler

Temperatur

• Betrieb: +5 °C bis +45 °C
• Lagerung: 0 °C bis +60 °C

Technische Daten

• Modell: F28 LPV
• Messprinzip: Vakuumabfall / Druckabfall (Piezo-Sensor)
• Prüfdruck (absolut): 0,05 bis 110 kPa; Auflösung 1 Pa; Genauigkeit 2 % F.S. (Linearität + Wiederholbarkeit + Hysterese)
• Vakuumabfallbereich: 2000 Pa; Auflösung 1 Pa; Genauigkeit 2 % F.S.
• Verfügbare Einheiten: Pa, Pa/s, sccm, µg/min (H2O)
• Abmessungen (mm): H 141,5 x L 225 x T 97
• Gewicht: ~3,5 kg
• Stromversorgung: 24 V DC / 1,6 A (110–230 V AC Netzteil enthalten)
• Netzwerk: Ethernet (Modbus TCP/IP) bis zu 50 Module
• Montage: DIN-Schiene
• Integrierte Ventile: Füllen und Entleeren
• Luft: saubere, trockene Luft nach ISO 8573-1; Prüfdruck-Eingang benötigt externen Regler
• Betriebstemperatur: +5 °C bis +45 °C; Lagerung: 0 °C bis +60 °C
• Konformität: RoHS
