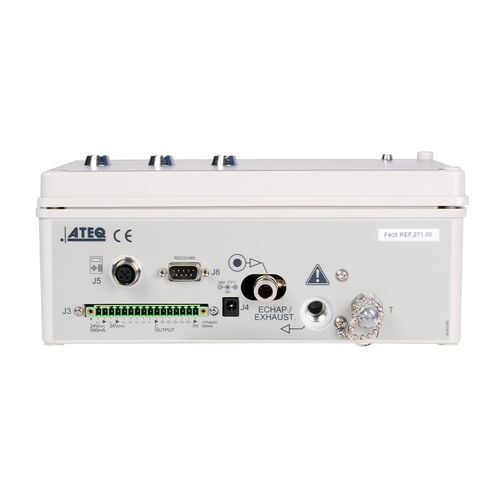

Druck-Leckdetektor F405

DruckabfallDruckluftAerosol

Übersicht
Der F405 ist ein kompakter Lecksucher, kompatibel mit der Fernbedienung RC6 mini, entwickelt für einfache Druckabfall-Lecktests in Produktionslinien. Er ermöglicht kostengünstige, leicht integrierbare Prüfungen.

Anwendungen

• AUTOMOTIVE: Stoßdämpfer, Getriebe, Tankdeckel, Vergaser, Rückschlagventile, Zylinderköpfe, Filter, Kühler, Dichtungen, Zylinder, Öl- und Kühlkreisläufe
• HAUSHALTSGERÄTE: Flaschen, Kaffeebereiter, Kochfelder, Dampfbügeleisen, Öfen, Waschmaschinen
• MEDIZINISCH: Katheter, Dialysegeräte, Mikropipetten, Kunststoffhähne, Drainagebeutel, Spritzen, Ventile
• VERPACKUNG: Drucksprühdosen und Ventile, Spritzpumpen, Tintenpatronen, Kosmetikflaschen, Lebensmittelbeutel

Hauptmerkmale

• Druckabfall-Leckprüfung
• Großer wählbarer Messbereich von 500 Pa bis 100 kPa
• Prüfmodi: ΔP (Pa, 1/10 Pa), ΔP/Δt (Pa/s, 1/10 Pa/s), Durchfluss-Einheiten (mm3/s, cm3/s, cm3/min, cm3/h)
• Blockadeprüfung und weitere Modi je nach Anwendung
• 8 Benutzerprogramme zur Prüfablaufsteuerung
• 5 Eingänge / 4 Ausgänge zur Prozessintegration
• DIN-Schienenbefestigung für Schaltschrankmontage

Messmerkmale — Druckmessung

• Verfügbare Bereiche: -800 mbar bis -20 mbar; 50 bis 500 mbar; 0,2 bis 5 bar; 0,5 bis 10 bar (Bereichswahl beeinflusst Auflösung)
• Typische Genauigkeit: 4 % des abgelesenen Wertes
• Auflösung: bis zu 1 Pa in niedrigen Bereichen, 10 Pa in höheren Bereichen

Spezifikationen

• Physisch: Gewicht 5 kg; Abmessungen (B x H x T) 240 x 137 x 120,7 mm; Gehäuse: ABS
• Stromversorgung: 24 VDC / 2 A oder 100–240 VAC / 50 W
• Temperatur: Betrieb 0 °C bis +45 °C; Lagerung 0 °C bis +60 °C
• Schnittstelle: Anzeige der Ergebnisse (Gutes Teil – Zyklus läuft – Schlechtes Teil)
• Luftversorgung: Saubere, trockene Luft; Norm ISO 8573-1 anwenden
• Programme / E/A / Montage: 8 Programme; 5 Eingänge / 4 Ausgänge; DIN-Schienenbefestigung

Optionen

• pneumatisches Kit (mechanischer Druckregler, Manometer, Rohrabschneider, Schlauch, Kupplungen usw.)

Technologie
Der F405 verwendet die Standard-Druckabfall-Messung mit einem piezoelektrischen Drucksensor. Die Bauteildruck wird mit dem Atmosphärendruck verglichen, um kleine Druckabfälle zu erkennen. Das Verfahren eignet sich, wenn keine extrem hohe Genauigkeit oder sehr kurze Zykluszeiten erforderlich sind. Das Gerät unterstützt den Lecktestmodus und einen desensibilisierten Modus, bei dem der Prüfdrück am Bauteileingang angelegt und die Messung vom Sensor durchgeführt wird.

Modell

• Modell: F405 (kompakter Lecksucher für Produktionstests)
