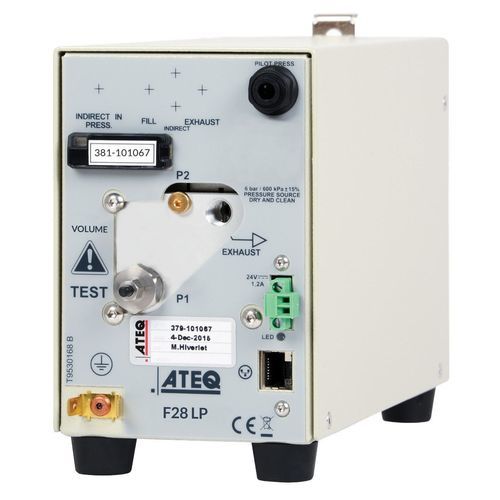

Dichtheitsprüfgerät / absoluter Druckverlust F28 LP

DruckVakuumAbleitstrom

Produktübersicht
Das F28 LP von ATEQ, ein Gerät für Druckabfall- / Vakuumabfallmessungen, gehört zur F28-Serie und ist für industrielle Leckprüfung und Qualitätskontrolle ausgelegt. Das kompakte Gehäuse ermöglicht die Montage nahe dem Prüfteil, um die Messbedingungen zu verbessern. Eine benutzerfreundliche Oberfläche erleichtert Programmierung und Überwachung.

Anwendungen

• Verpackungen
• Blister
• Uhren
• Mobiltelefone
• Pneumatische Steckverbindungen
• Hydraulische Steckverbindungen

Eigenschaften

• Druckabfall-Messung: Vakuum bis 20 bar
• Intelligente Druckregelung ohne externen Regler – Auto-Fill (optional)
• Elektronische Regelung (optional)
• Einheiten: Pa, Pa/s, sccm
• Kompakte Abmessungen: H 141,5 x L 225 x T 97 mm
• Mechanischer oder elektronischer Regler von Vakuum bis 10 bar
• Integrierte Füll- und Entleerungsventile
• Ethernet-Netzwerk bis zu 50 Module (Modbus IP)
• DIN-Schienenmontage
• RoHS-konform

Messmerkmale
Standard-Druckabfallmethode basierend auf der Messung einer kleinen Druckvariation oder -abnahme mit einem Piezo-Sensor. Geeignet, wenn die Anwendung keine extrem hohe Genauigkeit oder sehr schnelle Zykluszeiten erfordert.

Präsentation

• Gewicht: ca. 3,5 kg

Stromversorgung

• Spannung: 24 V DC / 1,6 A
• Hauptadapter enthalten: 110–230 V AC

Druckluftversorgung

• Saubere, trockene Luft erforderlich
• Luftqualitätsstandard: ISO 8573-1
• Prüfdruck-Eingang: externer Regler erforderlich

Temperatur

• Betrieb: +5°C bis +45°C
• Lagerung: 0°C bis +60°C

Technologie
Die Standard-Druckabfallmethode vergleicht den Druck im Bauteil mit dem Atmosphärendruck und misst kleine Druckänderungen mit einem Piezo-Sensor.

Leckprüfung und desensibilisierter Modus
Der Prüfdruck wird an der Teileingangsbuchse angelegt und vom Drucksensor gemessen. In den Abbildungen bezeichnete Komponenten: 1 Gerät, 2 Drucksensor, 3 Prüfling.

Technische Daten

• Modell: F28 LP
• Messprinzip: Druckabfall / Vakuumabfall
• Messbereich: Vakuum bis 20 bar
• Einheiten: Pa, Pa/s, sccm
• Regler: mechanisch oder elektronisch (Vakuum bis 10 bar)
• Integrierte Ventile: Füllen und Entleeren
• Konnektivität: Ethernet (Modbus IP) bis zu 50 Module
• Montage: DIN-Schiene
• Abmessungen (mm): H 141,5 x L 225 x T 97
• Gewicht: ca. 3,5 kg
• Elektrisch: 24 V DC / 1,6 A (Hauptadapter 110–230 V AC enthalten)
• Luft: saubere, trockene Luft nach ISO 8573-1; externer Regler für Prüfdruck-Eingang
• Betriebstemperatur: +5°C bis +45°C; Lagerung: 0°C bis +60°C
• Konformität: RoHS
