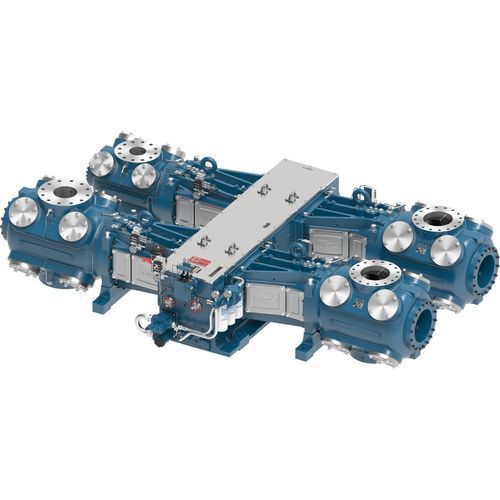

Alternativfunktions-Kompressor KBK

ErdgasGaselektrisch

Übersicht
Die von Ariel gefertigten KBK- und KBT-Kolbenverdichter sind für den Dauerbetrieb in Erdöl- und Erdgasfeldern konzipiert. Modulare Zylinderoptionen und verstärkte interne Bauteile ermöglichen den Einsatz in Standard- und Sonderanwendungen.

Leistungstabellen
2 Throw
Nominalleistung: KBK 1.840 — KBT 1.840 BHP
Hub (in): KBK 6 — KBT 5
Max. U/min: KBK 1.200 — KBT 1.500
Kolbengeschwindigkeit: KBK 1.200 — KBT 1.250
Stangendurchmesser (in): KBK 2.0 — KBT 2.0
Gesamtstangenlast (lbs): KBK 92.000 — KBT 92.000
Zug (lbs): KBK 46.000 — KBT 46.000
Druck (lbs): KBK 50.000 — KBT 50.000
Durchschnittsgewicht (lbs): KBK 11.500 — KBT 11.500
Max. Länge (in): KBK 58 — KBT 58
Nennbreite (in): KBK 169 — KBT 169
Kurbelwellen-Mittelachse (in): KBK 17 — KBT 17

4 Throw
Nominalleistung: KBK 3.680 — KBT 3.680 BHP
Hub (in): KBK 6 — KBT 5
Max. U/min: KBK 1.200 — KBT 1.500
Kolbengeschwindigkeit: KBK 1.200 — KBT 1.250
Stangendurchmesser (in): KBK 2.0 — KBT 2.0
Gesamtstangenlast (lbs): KBK 92.000 — KBT 92.000
Zug (lbs): KBK 46.000 — KBT 46.000
Druck (lbs): KBK 50.000 — KBT 50.000
Durchschnittsgewicht (lbs): KBK 22.500 — KBT 22.500
Max. Länge (in): KBK 101 — KBT 101
Nennbreite (in): KBK 169 — KBT 169
Kurbelwellen-Mittelachse (in): KBK 17 — KBT 17

6 Throw
Nominalleistung: KBK 5.520 — KBT 5.520 BHP
Hub (in): KBK 6 — KBT 5
Max. U/min: KBK 1.200 — KBT 1.500
Kolbengeschwindigkeit: KBK 1.200 — KBT 1.250
Stangendurchmesser (in): KBK 2.0 — KBT 2.0
Gesamtstangenlast (lbs): KBK 92.000 — KBT 92.000
Zug (lbs): KBK 46.000 — KBT 46.000
Druck (lbs): KBK 50.000 — KBT 50.000
Durchschnittsgewicht (lbs): KBK 35.500 — KBT 35.500
Max. Länge (in): KBK 147 — KBT 147
Nennbreite (in): KBK 169 — KBT 169
Kurbelwellen-Mittelachse (in): KBK 17 — KBT 17

Produktmerkmale

• Hochfeste Verschraubung: Grade-8-Schrauben an belasteten Verbindungen und ermüdungsresistente Schrauben an den Ventildeckeln, um die Verbindungsfestigkeit bei zyklischer Belastung zu sichern.
• Steife Pleuelstangen: Geschmiedete Pleuel mit vier Schrauben und schwerem I-Profil für lange Lebensdauer.
• Robuste Kreuzköpfe: Monoblock-Kreuzköpfe mit gehärteten, geschliffenen Stiften und volldruckschmierung oben und unten zur Verschleißminimierung.
• Innovative Zylinder: Vielseitige Zylinderkonstruktionen mit ausbalancierten Ventilen für zuverlässigen Betrieb über weite Druckbereiche; Zylinder sind in vielen Konfigurationen kombinierbar. Zur Modellierung und Auslegung wird die Ariel 7 Software eingesetzt.

Materialien

• Grauguss-Kurbelgehäuse: Geschmiedete Kurbelwelle, Grauguss-Kreuzkopf-Führung, Bronze-Stützlager, Tri-Metall-Hauptlager.
• Kreuzkopf aus Sphäroguss: Kreuzkopfbolzen aus legiertem Stahl.
• Geschmiedete Pleuelstange: Bronze-Kreuzkopfbolzenbuchse, Tri-Metall-Pleuellager, Grade-8-Spannungsbolzen.

Technische Daten

• Modell: KBK / KBT.
• Gesamthubleistung: bis zu 5.520 BHP (6 Throw-Konfiguration).
• Verfügbare Ausführungen: 2 Throw, 4 Throw, 6 Throw.
• Huboptionen: KBK 6 in, KBT 5 in.
• Max. U/min: KBK 1.200; KBT 1.500.
• Kolbengeschwindigkeit: KBK 1.200; KBT 1.250.
• Stangendurchmesser: 2.0 in (beide Modelle).
• Gesamtstangenlast: 92.000 lbs.
• Zug/Druck: Zug 46.000 lbs / Druck 50.000 lbs.
• Durchschnittsgewichte nach Ausführung: 2 Throw 11.500 lbs; 4 Throw 22.500 lbs; 6 Throw 35.500 lbs.
• Max. Längen nach Ausführung: 2 Throw 58 in; 4 Throw 101 in; 6 Throw 147 in.
• Nennbreite: 169 in.
• Kurbelwellen-Mittelachse: 17 in.
