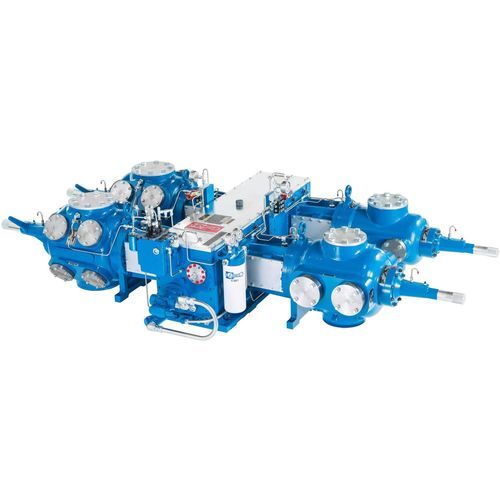

Gaskompressoraggregat JG

KolbenstationärÜberdruck

Übersicht

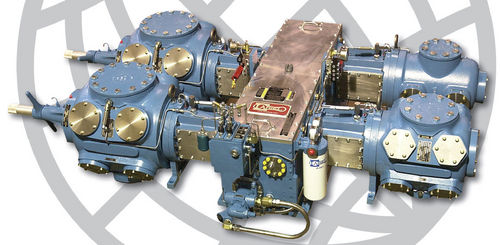

Die mittelgroßen, antriebsbezogenen, abtrennbaren Kolbenkompressoren Ariel JG und JGA sind für die Feldgasgewinnung ausgelegt und bewähren sich auch bei Fuel‑Gas‑Boost (Co‑Gen), beim unterbalanced Drilling (UBD) sowie bei CNG‑Anwendungen. Häufiger Antrieb durch Elektromotoren oder Erdgasmotoren. Regelmäßige, minimale Wartung sichert einen langanhaltenden, störungsfreien Betrieb.

Anwendungen

• Förmliche Feldgasgewinnung
• Fuel‑Gas‑Boost / Kraft‑Wärme‑Kopplung
• Gaslift und unterbalanced Drilling (UBD)
• Compressed Natural Gas (CNG) Anwendungen

Hauptmerkmale

• Gehäuse: Grauguss‑Fundament mit abnehmbarem, leichtem Aluminium‑Deckel für Wartungszugang
• Ölfiltration: aufschraubbare Hochleistungsfilter (5 µm nominal / 17 µm absolut)
• Kolben und Stangen: Kolben aus Grauguss oder verschleißfestem Stahl; präzisionsbearbeitete Kolbenstangen aus legiertem Stahl mit Kreuzkopf‑Mutterklemmung; gewalzte Gewinde 1/4 in kleiner als Stangendurchmesser zur vereinfachten Montage
• Vielseitige Zylinder: für weite Druckbereiche ausgelegt und in vielen Konfigurationen kombinierbar, um erforderliche Fördermengen und Drücke zu liefern

Materialien

• Gehäuse: Grauguss; Kurbelwelle: geschmiedeter Stahl; Kreuzkopfführung: Grauguss; Hauptlager: Trimeta
• Kreuzkopf: duktiles Gusseisen; Kreuzkopfniete: legierter Stahl
• Pleuel: geschmiedeter Stahl; Buchse des Pleuelbolzens: Bronze; Pleuellager: Trimeta; Spannschrauben Klasse 8

Technische Daten (typisch)

• Typische Anwendungen: Feldgasgewinnung, Fuel‑Gas‑Boost, Gaslift, UBD, CNG
• Gehäusekonfigurationen: 2‑, 4‑ und 6‑fach Ausführungen
• Leistungsbereich je Konfiguration: 252 bis 840 HP (188 bis 626 kW)
• Verfügbare Hübe: 3,5 in und 3,0 in (modellabhängig)
• Maximale Drehzahl: bis zu 1.800 min⁻¹
• Maximale Kolbengeschwindigkeit: bis zu 900 ft/min
• Standardstangendurchmesser: 1,125 in (29 mm)
• Gesamtstangenlasten (publiziert): bis zu 20.000 lb (≈89 kN)
• Gewichte (ca.): von ~2.200 lb (≈998 kg) bis ~7.600 lb (≈3.447 kg) je nach Konfiguration
• Nominelle Paketbreite: 80 in (2.032 mm); Kurbelmittenhöhe: 10,25 in (260 mm)
• Ölfilter: aufschraubbar, 5 µm nominal / 17 µm absolut
