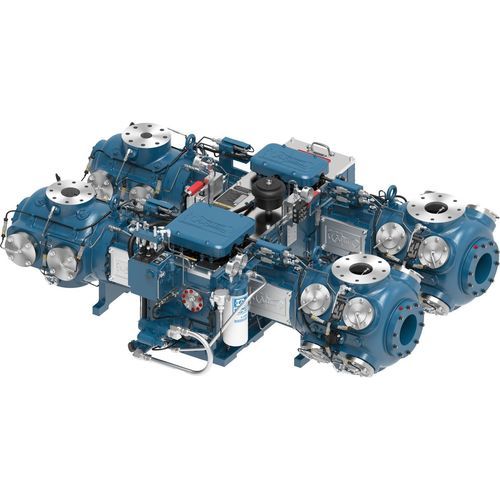

Gaskompressoraggregat JGA

Kolben

Überblick
Die JG- und JGA-Modelle sind mittelgroße, angetriebene, trennbare Hubkolbenkompressoren, eingesetzt für Gas Gathering, Kraftstoffgasaufbereitung, Unterbalance-Bohrungen und CNG-Anwendungen. Der JG wurde 1966 eingeführt und war Ariels Einstieg in den Inlandsmarkt für Hubkolbenkompressoren; der JGA bietet zusätzliche Gaslift-Funktionen für erhöhte Schieferbohrungsproduktion.

Produktkonfigurationen (throws)
Verfügbare Konfigurationen: 2 Throw, 4 Throw, 6 Throw (JGA im 6-Throw verfügbar).

Leistungstabellen — 2 Throw
Bemessungsleistung: JG 252 / JGA 280
Hub (in): JG 3.5 / JGA 3.0
Max. U/min: JG 1.500 / JGA 1.800
Kolbengeschwindigkeit: JG 875 / JGA 900
Stangendurchmesser (in): 1.125
Gesamtstangenlast (lbs): JG 18,000 / JGA 20,000
Zug (lbs): JG 9,000 / JGA 10,000
Druck (lbs): JG 10,000 / JGA 11,000
Durchschnittsgewicht (lbs): JG 2,200 / JGA 2,200
Max. Länge (in): 34 / 34
Nennbreite (in): 80 / 80
Kurbelwellen‑Mittenhöhe (in): 10.25 / 10.25

Leistungstabellen — 4 Throw
Bemessungsleistung: JG 504 / JGA 560
Hub (in): JG 3.5 / JGA 3.0
Max. U/min: JG 1.500 / JGA 1.800
Kolbengeschwindigkeit: JG 875 / JGA 900
Stangendurchmesser (in): 1.125
Gesamtstangenlast (lbs): JG 18,000 / JGA 20,000
Zug (lbs): JG 9,000 / JGA 10,000
Druck (lbs): JG 10,000 / JGA 11,000
Durchschnittsgewicht (lbs): JG 4,200 / JGA 4,200
Max. Länge (in): 58 / 58
Nennbreite (in): 80 / 80
Kurbelwellen‑Mittenhöhe (in): 10.25 / 10.25

Leistungstabellen — 6 Throw (JGA)
Bemessungsleistung: JGA 840
Hub (in): JGA 3.0
Max. U/min: JGA 1.800
Kolbengeschwindigkeit: JGA 900
Stangendurchmesser (in): 1.125
Gesamtstangenlast (lbs): JGA 20,000
Zug (lbs): JGA 10,000
Druck (lbs): JGA 11,000
Durchschnittsgewicht (lbs): JGA 7,600
Max. Länge (in): 86
Nennbreite (in): 80
Kurbelwellen‑Mittenhöhe (in): 10.25

Produktmerkmale

• Robuster Kurbelgehäuseaufbau: Stark verstärkter, hochfester Grauguss-Sockel mit abnehmbarem, leichtem Aluminiumdeckel für lange Lebensdauer und guten Wartungszugang.
• Hocheffiziente Ölfilter: Nicht umgehbare Spin-on-Ölfilter, 5 Mikron nominal / 17 Mikron absolut.
• Langlebige Kolben und Stangen: Verschleißfeste Stahl- oder Graugusskolben und präzisionsgeschliffene Legierungsstahl-Stangen mit Sicherungsmuttern; Gewinderollung 1/4" unter Stangendurchmesser für einfache Montage.
• Vielseitige Zylinder: Zylinderdesigns, die über breite Druckbereiche eingesetzt und in vielen Konfigurationen kombiniert werden können. Zur Auslegung wird die Ariel 7 Performance Software verwendet.

Materialien

• Kurbelgehäuse aus Grauguss: Geschmiedete Kurbelwelle, Grauguss-Kreuzkopfführung, Trimetall-Hauptlager.
• Kreuzkopf aus Kugelgraphitguss: Kreuzkopfbolzen aus legiertem Stahl.
• Geschmiedete Pleuelstange: Bronze-Kreuzkopfbolzenbuchse, Trimetall-Pleullager, Festigkeitsklasse-8-Schrauben.

Zusätzliche Hinweise
Trennbares Hubkolben-Design, geeignet für Gas Gathering, Kraftstoffgas-Boost, Unterbalance-Bohrungen und CNG. Der JG ist das etablierte Small-Frame-Produkt (1966); der JGA bietet moderne Gas-Lift-Fähigkeiten für erhöhte Shale-Produktion.

Technische Merkmale / Spezifikationen

• Anwendungen: Gas Gathering, Kraftstoffgas-Boost, Unterbalance-Bohrung, CNG.
• Modelle: JG und JGA.
• Konfigurationen: 2 Throw, 4 Throw, 6 Throw.
• Stangendurchmesser: 1.125 in.
• Kurbelwellen‑Mittenhöhe: 10.25 in.
• Nennbreite: 80 in.
• Hübe: 3.5 in (JG) und 3.0 in (JGA) typische Ausführungen.
• Max. U/min: bis 1,800 je nach Modell.
• Gewichte: ca. 2,200 bis 7,600 lbs je nach Ausführung.
• Zylinderkonfigurationen: Hunderte von Kombinationen zur Erfüllung von Volumen- und Druckanforderungen.
