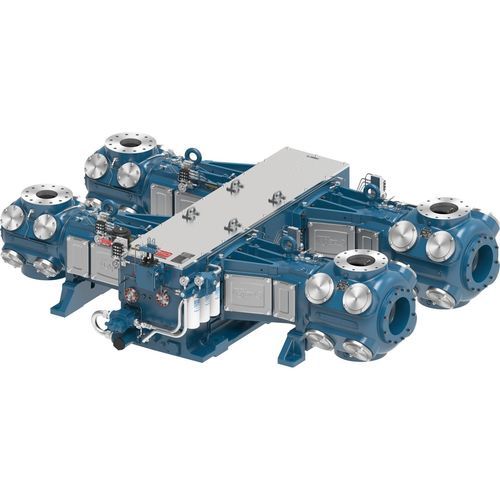

Alternativfunktions-Kompressor KBE

Erdgaselektrischstationär

Übersicht
Der Ariel KBE ist ein mittelgroßer, trennbarer Hubkolbenkompressor, konstruiert, gefertigt und unterstützt zur Erfüllung der Anforderungen der Märkte für Erdgasgewinnung und Kompressorvermietung. Er wird mit mehreren Zylinderkonfigurationen in zwei- oder vierthrow-Rahmen angeboten und vereint die erhöhte Stangenbelastung und Steifigkeit von KB-Designs mit den Kostenvorteilen von E-Style-Zylindern. Festigkeit und Vielseitigkeit machen den KBE geeignet für Vertragskompressoren.

Produktmerkmale

• Schwerlast-Kurbelwellen: Gesenkgeschmiedete, präzisionsbearbeitete Kurbelwelle mit integrierten Auswuchtgewichten, speziell gefertigt von Ariel.
• Volldruckschmierung: Rahmengesteuerte Schmierölpumpe liefert gekühltes Öl durch einen Vollstromölfilter an alle beweglichen Komponenten des Rahmens; ein Verteilerblock dosiert Öl zu Zylinderlaufbuchsen und Stangendichtungen.
• Robustes Kurbelgehäuse: Stark gerippte Grauguss-Basis mit abnehmbarem Aluminium-Deckel von Ariel für lange Lebensdauer und einfachen Wartungszugang.
• Innovative Zylinder: Vielseitige Zylinder für breite Druckbereiche mit Ventilen, die Zuverlässigkeit und Leistung ausgleichen; Zylinder können in Hunderten von Konfigurationen kombiniert und mit Ariel 7 Performance Software modelliert werden.

Materialien

• Grauguss-Kurbelgehäuse: Gesenkgeschmiedete Kurbelwelle, Grauguss-Kreuzkopfführung, Bronze-Schublager, Trimetall-Hauptlager.
• Gussstoff-Kreuzkopf: Kreuzkopfbolzen aus legiertem Stahl.
• Geschmiedete Pleuelstange: Bronzebuchse für Kreuzkopfbolzen, Trimetall-Pleuellager, Schrauben der Festigkeitsklasse 8.

2-throw — Schlüsseldaten
KBE
Nennleistung: 1,300
Hub (in): 5 (127 mm)
Max Drehzahl: 1,500
Kolbengeschwindigkeit: 1,167
Stangendurchmesser (in): 2.0 (51 mm)
Gesamte Stangenbelastung (lbs): 74,000
Zug (lbs): 37,000
Druck (lbs): 40,000
Durchschnittsgewicht (lbs): 7,400
Max Länge (in): 58 (1,473 mm)
Nennbreite (in): 169 (4,293 mm)
Kurbelwellenmitten (in): 17 (432 mm)

4-throw — Schlüsseldaten
KBE
Nennleistung: 2,600
Hub (in): 5 (127 mm)
Max Drehzahl: 1,500
Kolbengeschwindigkeit: 1,167
Stangendurchmesser (in): 2.0 (51 mm)
Gesamte Stangenbelastung (lbs): 74,000
Zug (lbs): 37,000
Druck (lbs): 40,000
Durchschnittsgewicht (lbs): 17,000
Max Länge (in): 101 (2,565 mm)
Nennbreite (in): 169 (4,293 mm)
Kurbelwellenmitten (in): 17 (432 mm)

Zusätzliche Hinweise
Zielanwendungen: Erdgasgewinnung und Kompressormiete; erhältlich in mehreren Zylinderkonfigurationen auf zwei- oder vierthrow-Rahmen.

Technische Daten / Spezifikationen

• Modell: KBE
• Typ: Trennbarer Hubkolbenkompressor, Mittelklasse
• Rahmenkonfigurationen: 2-throw und 4-throw
• Nennleistung (2-throw): 1,300
• Nennleistung (4-throw): 2,600
• Hub: 5 in (127 mm)
• Max Drehzahl: 1,500
• Kolbengeschwindigkeit: 1,167
• Stangendurchmesser: 2.0 in (51 mm)
• Gesamte Stangenbelastung: 74,000 lbs (329 kN)
• Zug: 37,000 lbs (165 kN)
• Druck: 40,000 lbs (178 kN)
• Durchschnittsgewicht (2-throw): 7,400 lbs (3,357 kg)
• Durchschnittsgewicht (4-throw): 17,000 lbs (7,711 kg)
• Max Länge: 58 in (2-throw) / 101 in (4-throw)
• Nennbreite: 169 in (4,293 mm)
• Kurbelwellenmitten: 17 in (432 mm)
• Kurbelwelle: Gesenkgeschmiedet, präzisionsbearbeitet mit integrierten Auswuchtgewichten
• Schmierung: Rahmengetriebene Ölpumpe, Vollstrom-Ölfilter, Verteilerblockversorgung der Zylinder
• Kurbelgehäuse: Grauguss-Basis mit abnehmbarem Aluminium-Deckel
