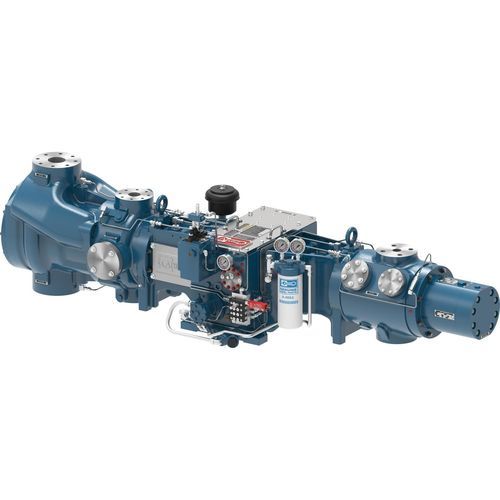

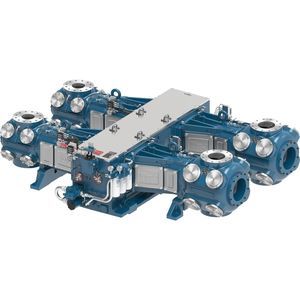

Gaskompressoraggregat JGN

KolbenHochdruckmehrstufig

Übersicht
Getrennte Hubkolbenkompressoren, ausgelegt zur Koppelung mit hochdrehenden Motoren für Feldgas-Anwendungen. JGN und JGQ sind mit Hochdruckzylindern verfügbar und eignen sich für Gaslift- und CNG-Betankungsaufgaben.

Anwendung & Rahmen
Kunden können JGN und JGQ in 1-throw- oder 2-throw-Konfigurationen für Dreistufen-Anordnungen oder kleine Mietflotten einsetzen. Die beiden Rahmen bieten nominelle Rahmenleistungen im Bereich von ca. 250–280 BHP und sind für den Einsatz unter anspruchsvollen Feldgasbedingungen ausgelegt. Ventil- und Entladeroptionen ermöglichen Anpassungsfähigkeit bei wechselnden Vor-Ort-Bedingungen.

Technische Daten — 1 throw
JGN | JGQ
Leistung (Nenn): 126 | 140 hp (94 | 104 kW)
Hub: 3,5 | 3,0 in (89 | 76 mm)
Max. Drehzahl: 1.500 | 1.800 rpm
Kolbengeschwindigkeit: 875 | 900 ft/min (4,5 | 4,6 m/s)
Stangendurchmesser: 1,125 | 1,125 in (29 | 29 mm)
Gesamtstangenlast: 18.000 | 20.000 lbs (80 | 89 kN)
Zuglast: 9.000 | 10.000 lbs (40 | 44 kN)
Drucklast: 10.000 | 11.000 lbs (44 | 49 kN)
Durchschnittsgewicht: 1.400 | 1.400 lbs (635 | 635 kg)
Max. Länge: 37 | 37 in (940 | 940 mm)
Nominelle Breite: 62 | 62 in (1.575 | 1.575 mm)
Kurbelwellen-Mittelachse: 9,25 | 9,25 in (235 | 235 mm)

Technische Daten — 2 throw
JGN | JGQ
Leistung (Nenn): 252 | 280 hp (188 | 209 kW)
Hub: 3,5 | 3,0 in (89 | 76 mm)
Max. Drehzahl: 1.500 | 1.800 rpm
Kolbengeschwindigkeit: 875 | 900 ft/min (4,5 | 4,6 m/s)
Stangendurchmesser: 1,125 | 1,125 in (29 | 29 mm)
Gesamtstangenlast: 18.000 | 20.000 lbs (80 | 89 kN)
Zuglast: 9.000 | 10.000 lbs (40 | 44 kN)
Drucklast: 10.000 | 11.000 lbs (44 | 49 kN)
Durchschnittsgewicht: 2.200 | 2.200 lbs (998 | 998 kg)
Max. Länge: 34 | 34 in (864 | 864 mm)
Nominelle Breite: 83 | 83 in (2.108 | 2.108 mm)
Kurbelwellen-Mittelachse: 9,25 | 9,25 in (235 | 235 mm)

Produktmerkmale

• Präzisions-Lagerschalen: Haupt- und Pleuellager präzisionsbearbeitet mit Tri-Metall-Aufbau für konstante Tragfähigkeit.
• Vielseitige Entladeeinrichtungen: Manuelle Head-End variable volume clearance pockets (VVCP) an den meisten Zylindern; pneumatische Saugeventil-Entlader in begrenzten Anwendungen verfügbar.
• Effiziente Ventile: Plattenventile für moderne Drehzahlen, mit nichtmetallischen Dichtelementen serienmäßig, ausgelegt nach Kriterien für geringe Ventilgeschwindigkeit.
• Innovative Zylinder: Zylinder für weite Druckbereiche, kombinierbar in zahlreichen Konfigurationen zur Lieferung des geforderten Volumens und Drucks. Konfigurationsmodellierung mit Ariel 7 Performance Software.

Materialien

• Grauguss-Kurbelgehäuse: geschmiedete Kurbelwelle, Grauguss-Kreuzkopfführung, Tri-Metall-Hauptlager.
• Guss- Kreuzkopf (duktil): Kreuzkopfbolzen aus legiertem Stahl.
• Geschmiedete Pleuelstange: Bronze-Kreuzkopfbolzenbuchse, Tri-Metall-Pleuellager, Schrauben der Festigkeitsklasse 8.

Anmerkungen / Technische Spezifikationen

• Modelle: JGN und JGQ (verfügbar in 1-throw und 2-throw Konfigurationen).
• Hauptanwendungen: Feldgas, Gaslift, CNG-Betankung, Mietflotten geringer Leistung, Dreistufen-Konfigurationen.
• Rahmenleistung (Beispiel): ca. 250–280 BHP, abhängig von der Ausführung.
• Ventile & Entlader: manuelle VVCP, Head-End variable volume pockets, begrenzte pneumatische Saugeventil-Entlader.
• Konfigurationsmodellierung unterstützt durch Ariel 7 Performance Software.
