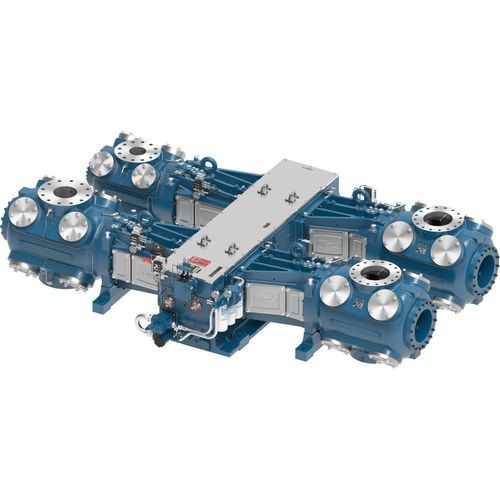

Kolbenkompressor KBT

Alternativfunktionfür ProzessgasGas

Übersicht
Die Ariel KBK- und KBT-Kompressoren sind robuste Kolbenkompressoren für den Dauerbetrieb in Gas- und Ölfeldanwendungen. Mit verstärkten Komponenten und vielfältigen Zylinderoptionen decken diese Rahmen Standard- und Spezialanforderungen ab und erreichen in Mehrfach-Throw-Konfigurationen bis zu 5.520 BHP.

Produktmerkmale

• Hochfeste Verschraubung: Schrauben der Klasse 8 an allen belasteten Verbindungen und ermüdungsresistente Schrauben an Ventilabdeckungen zur Sicherstellung der Verbindungsintegrität.
• Steife Pleuelstangen: Geschmiedete Stahlpleuel mit vier Schrauben und einem schweren I-Profil für erhöhte Lebensdauer.
• Robuste Kreuzköpfe: einschichtige Ariel-Kreuzköpfe mit gehärteten, geschliffenen Stiften und direkter Volldruckschmierung oben und unten zur Minimierung des Verschleißes.
• Vielseitige Zylinder: Zylinder- und Ventildesigns, die über weite Druckbereiche eingesetzt werden können; Zylinder lassen sich in vielen Konfigurationen kombinieren, um geforderten Volumenstrom und Druck zu liefern.
• Ariel 7 Leistungssoftware: Ingenieurwerkzeug zur Modellierung und Konfiguration von Kompressorpaketen, inklusive historischer und aktueller Zylinderdesigns.

Materialien

• Kurbelgehäuse aus Grauguss: geschmiedete Kurbelwelle, Grauguss-Führungsfläche des Kreuzkopfs, Bronzen-Stützlager, Dreischicht-Hauptlager.
• Gusseiserner Kreuzkopf: Legierter Stahl-Kreuzkopfbolzen.
• Geschmiedete Pleuelstange: Bronze-Buchse des Kreuzkopfbolzens, dreischichtiges Pleuellager, Spannschrauben der Klasse 8.

2 Throw — Schlüsseldaten
Parameter | KBK | KBT
Nennleistung | 1.840 BHP | 1.840 BHP
Hub (in) | 6 | 5
Max. U/min | 1.200 | 1.500
Kolbengeschwindigkeit | 1.200 | 1.250
Pleuelstangendurchmesser (in) | 2.0 | 2.0
Gesamtbelastung Pleuel (lbs) | 92.000 | 92.000
Zug (lbs) | 46.000 | 46.000
Druck (lbs) | 50.000 | 50.000
Durchschnittsgewicht (lbs) | 11.500 | 11.500
Max. Länge (in) | 58 | 58
Nennbreite (in) | 169 | 169
Kurbelmittenabstand (in) | 17 | 17

4 Throw — Schlüsseldaten
Parameter | KBK | KBT
Nennleistung | 3.680 BHP | 3.680 BHP
Hub (in) | 6 | 5
Max. U/min | 1.200 | 1.500
Kolbengeschwindigkeit | 1.200 | 1.250
Pleuelstangendurchmesser (in) | 2.0 | 2.0
Gesamtbelastung Pleuel (lbs) | 92.000 | 92.000
Zug (lbs) | 46.000 | 46.000
Druck (lbs) | 50.000 | 50.000
Durchschnittsgewicht (lbs) | 22.500 | 22.500
Max. Länge (in) | 101 | 101
Nennbreite (in) | 169 | 169
Kurbelmittenabstand (in) | 17 | 17

6 Throw — Schlüsseldaten
Parameter | KBK | KBT
Nennleistung | 5.520 BHP | 5.520 BHP
Hub (in) | 6 | 5
Max. U/min | 1.200 | 1.500
Kolbengeschwindigkeit | 1.200 | 1.250
Pleuelstangendurchmesser (in) | 2.0 | 2.0
Gesamtbelastung Pleuel (lbs) | 92.000 | 92.000
Zug (lbs) | 46.000 | 46.000
Druck (lbs) | 50.000 | 50.000
Durchschnittsgewicht (lbs) | 35.500 | 35.500
Max. Länge (in) | 147 | 147
Nennbreite (in) | 169 | 169
Kurbelmittenabstand (in) | 17 | 17

Zusätzliche Hinweise
Ariel-Zylinder sind modular und können in hunderten von Konfigurationen kombiniert werden, um gewünschte Fördermengen und Drücke zu erreichen. Für die detaillierte Auslegung und Auswahl von KBK/KBT-Konfigurationen in Gas- und Ölfeldanwendungen empfehlen sich Modellierungen mit der Ariel 7 Software.
