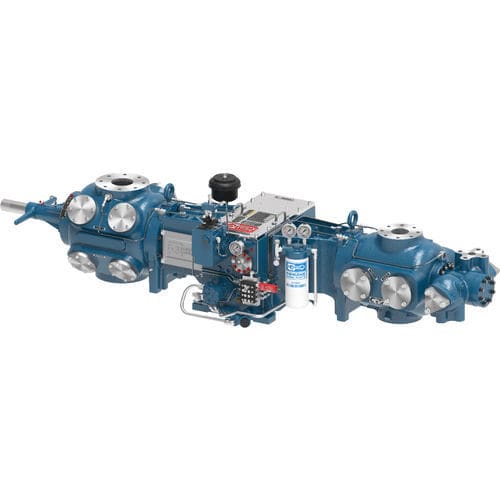

Gaskompressoraggregat JGP

Kolbenmehrstufig

Übersicht

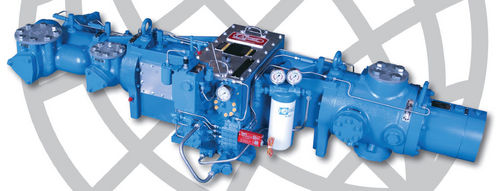

Die Ariel JGM- und JGP-Kolbenkompressoren sind kompakte, für Gas-Gathering, Gas-Lift und CNG-Anwendungen ausgelegte Geräte. Sie lassen sich an ein breites Spektrum hochtouriger Motoren koppeln und verarbeiten bis zu 170 BHP. Erhältlich in 1-Throw- und 2-Throw-Rahmenkonfigurationen, ermöglichen sie mittels umfangreicher Zylinderbibliothek bis zu vier Verdichtungsstufen.

Anwendungen

• Bohrloch- bzw. Headend-Kompression und Feldgas-Sammlung
• Gas-Lift-Systeme und Upstream-Gashandling
• Kleine bis mittelgroße CNG-Kompressorflotten

Produktmerkmale

• Robuste Kreuzköpfe: Monoblock-Kreuzköpfe mit gehärteten, geschliffenen Stahlbolzen und Druckschmierung oben und unten zur Minimierung des Verschleißes.
• Vielseitige Entlastungsgeräte: Manuelle, kopfseitige variable Volumen-Spieltaschen (VVCP) an den meisten Zylindern; pneumatische Saugsitz-Entlaster für ausgewählte Anwendungen verfügbar.
• Hocheffiziente Ölfilter: Nicht umgehende Spin-on-Ölfilter, 5 Mikron nominal / 17 Mikron absolut.
• Innovative Zylinderausführungen: Zylinder, die über weite Druckbereiche einsetzbar und in vielen Konfigurationen kombinierbar sind; Ariel 7 Performance-Software zur Auslegung und Modellierung von Kompressorkonfigurationen.

Materialien

• Grauguss-Gehäuse: Geschmiedete Kurbelwelle aus Stahl, Grauguss-Kreuzkopfführung, Dreimetall-Hauptlager.
• Grauguss-Kreuzkopf: Kreuzkopfbolzen aus legiertem Stahl.
• Duktiles Pleuel: Bronze-Buchse für Kreuzkopfbolzen, Dreimetall-Pleuellager, Spannbolzen Klasse 8.

Technische Daten — 1 Throw
JGM | JGP
Bemessungsleistung: 85 | 85
Hub (in): 3,5 | 3,0
Max. U/min: 1.500 | 1.800
Kolbengeschwindigkeit: 875 | 900
Stangendurchmesser (in): 1,125 | 1,125
Gesamtstangenbelastung (lbs): 12.000 | 12.000
Zug (lbs): 6.000 | 6.000
Druck (lbs): 7.000 | 7.000
Durchschnittsgewicht (lbs): 1.400 | 1.400
Max. Länge (in): 37 | 37
Nominale Breite (in): 62 | 62
Kurbelwellenmittellinie (in): 9,25 | 9,25

Technische Daten — 2 Throw
JGM | JGP
Bemessungsleistung: 170 | 170
Hub (in): 3,5 | 3,0
Max. U/min: 1.500 | 1.800
Kolbengeschwindigkeit: 875 | 900
Stangendurchmesser (in): 1,125 | 1,125
Gesamtstangenbelastung (lbs): 12.000 | 12.000
Zug (lbs): 6.000 | 6.000
Druck (lbs): 7.000 | 7.000
Durchschnittsgewicht (lbs): 2.200 | 2.200
Max. Länge (in): 34 | 34
Nominale Breite (in): 83 | 83
Kurbelwellenmittellinie (in): 9,25 | 9,25

Zusätzliche Hinweise
Kompakte Small-Line-Rahmen, konstruiert zur Kopplung mit einer breiten Palette hochtouriger Motoren. Bis zu vier Verdichtungsstufen über die Zylinderbibliothek verfügbar. Ein Produktdatenblatt steht für detaillierte Konfigurations- und Bestellinformationen zur Verfügung.

Spezifikationen

• Maximale Nennleistung: bis zu 170 BHP (abhängig von Rahmen und Konfiguration)
• Verfügbar in 1-Throw- und 2-Throw-Rahmenkonfigurationen
• Huboptionen: 3,5 in (JGM) und 3,0 in (JGP)
• Maximale Drehzahlen: bis zu 1.800 U/min je nach Konfiguration
• Kolbengeschwindigkeiten: 875–900 (Hersteller-Tabelle)
• Stangendurchmesser: 1,125 in; Gesamtstangenbelastung: 12.000 lbs
• Durchschnittsgewichte: 1.400 lbs (1-Throw) und 2.200 lbs (2-Throw) je nach Konfiguration
• Kurbelwellenmittellinie: 9,25 in
• Ölfiltration: Spin-on-Filter 5 Mikron nominal / 17 Mikron absolut
