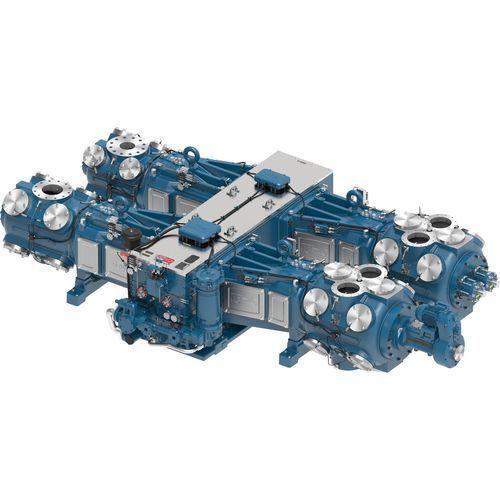

Kolbenkompressor KBF

AlternativfunktionKolbenfür Prozessgas

Überblick
Die Ariel KBC / KBD / KBF Baureihe sind großrahmige, mittelmäßig schnelle Kolbenkompressoren, ausgelegt für Antrieb mit Elektromotor oder Erdgasmotor. Sie wurden für Hochleistungs- und Hochdurchsatzanwendungen entwickelt und bieten eine kompakte Aufstellfläche, hohe Leistungsdichte und geringe Vibrationen für kontinuierlichen Industrieeinsatz.

Leistung & Anwendungen
Erhältlich in 2-, 4- und 6-Throw-Konfigurationen: Nennleistungen liegen bei 2.400 BHP (2-Throw), 4.800 BHP (4-Throw) bzw. 7.200 BHP (6-Throw), abhängig von der Konfiguration. Typische Anwendungen: Erfassung, Aufbereitung, Pipeline-Transport und Speicherung von Erdgas, Prozess- und Industriegase, CO2-Abscheidung und weitere großvolumige Kompressionsprojekte.

Produktmerkmale

• Effiziente Ventile: Plattenventile für moderne Drehzahlen, serienmäßig mit nichtmetallischen Dichtungen und ausgewählt nach niedrigen Ventilgeschwindigkeitskriterien.
• Schwere Kurbelwellen: Geschmiedete Stahlkurbelwellen, präzisionsbearbeitet mit integrierten Auswuchtgewichten, von Ariel gefertigt.
• Neugestaltete Führungsaufnahmen: KB‑Stil schräge Führungen mit Durchsteckschrauben für erhöhte Festigkeit und Steifigkeit.
• Vielseitige Zylinder: Zylinderformen, die über weite Druckbereiche einsetzbar sind und zahlreiche Konfigurationskombinationen ermöglichen.
• Ariel 7 Performance Software: Modellierungs- und Konfigurationstool zur Auslegung anwendungsspezifischer Kompressoren.

Materialien

• Gusseisen-Kurbelgehäuse: Geschmiedete Stahlkurbelwelle, Gussläuferführung, Bronze-Schublager, Trimeta-Hauptlager.
• Gussläufer aus duktiler Eisen: Legierter Stahllaufbolzen.
• Geschmiedete Pleuelstange: Bronze-Laufbuchse, Trimeta-Pleuellager, Festigkeitsbolzen Klasse 8.

Spezifikationen — 2 Throw
KBC | KBD | KBF
Nennleistung (BHP): 2.400 | 2.400 | 2.400
Hub (in): 7,0 | 6,0 | 5,0
Max. U/min: 1.000 | 1.200 | 1.400
Kolbengeschwindigkeit (FPM): 1.167 | 1.200 | 1.167
Kolbenstangendurchmesser (in): 2,5 | 2,5 | 2,5
Gesamtstangenlast (lbs): 132.000 | 132.000 | 132.000
Zug (lbs): 66.000 | 66.000 | 66.000
Druck (lbs): 69.000 | 69.000 | 69.000
Durchschnittsgewicht (lbs): 16.300 | 16.300 | 16.300
Max. Länge (in): 64 | 64 | 64
Nominelle Breite (in): 185 | 185 | 185
Kurbelwellenmitten (in): 21 | 21 | 21

Spezifikationen — 4 Throw
KBC | KBD | KBF
Nennleistung (BHP): 4.800 | 4.800 | 4.800
Hub (in): 7,0 | 6,0 | 5,0
Max. U/min: 1.000 | 1.200 | 1.400
Kolbengeschwindigkeit (FPM): 1.167 | 1.200 | 1.167
Kolbenstangendurchmesser (in): 2,5 | 2,5 | 2,5
Gesamtstangenlast (lbs): 132.000 | 132.000 | 132.000
Zug (lbs): 66.000 | 66.000 | 66.000
Druck (lbs): 69.000 | 69.000 | 69.000
Durchschnittsgewicht (lbs): 33.600 | 33.600 | 33.600
Max. Länge (in): 115 | 115 | 115
Nominelle Breite (in): 185 | 185 | 185
Kurbelwellenmitten (in): 21 | 21 | 21

Spezifikationen — 6 Throw
KBC | KBD | KBF
Nennleistung (BHP): 7.200 | 7.200 | 7.200
Hub (in): 7,0 | 6,0 | 5,0
Max. U/min: 1.000 | 1.200 | 1.400
Kolbengeschwindigkeit (FPM): 1.167 | 1.200 | 1.167
Kolbenstangendurchmesser (in): 2,5 | 2,5 | 2,5
Gesamtstangenlast (lbs): 132.000 | 132.000 | 132.000
Zug (lbs): 66.000 | 66.000 | 66.000
Druck (lbs): 69.000 | 69.000 | 69.000
Durchschnittsgewicht (lbs): 50.050 | 50.050 | 50.050
Max. Länge (in): 158 | 158 | 158
Nominelle Breite (in): 185 | 185 | 185
Kurbelwellenmitten (in): 21 | 21 | 21

Technische Zusammenfassung

• Baureihe/Modelle: KBC, KBD, KBF (2-, 4-, 6-Throw-Konfigurationen).
• Antrieb: Elektromotor oder Erdgasmotor.
• Huboptionen: 7,0 in (KBC), 6,0 in (KBD), 5,0 in (KBF).
• Wesentliche Maße und Lasten: Stangendurchmesser 2,5 in; Gesamtstangenlast 132.000 lbs; Nennbreite 185 in; Kurbelwellenmitten 21 in.
• Konstruktionsmerkmale: Plattenventile mit nichtmetallischen Dichtungen, geschmiedete Stahlkurbelwellen, KB-Führungen, modulare Zylinder und Ariel 7 Software für die Auslegung.
