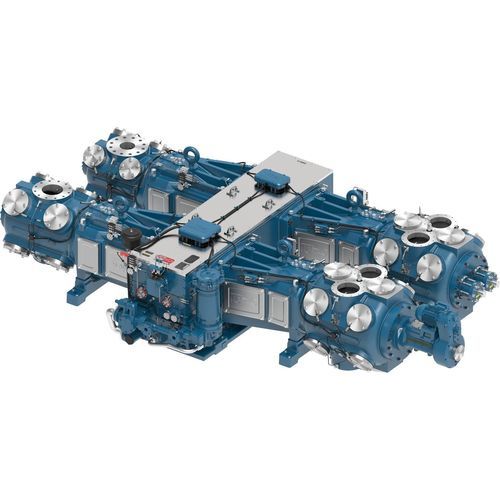

Alternativfunktions-Kompressor KBD

für ProzessgasErdgasKohlendioxid

Übersicht
Die KBC/KBD/KBF sind Ariel Großrahmen‑, mittelgeschwindigkeits Kolbenkompressoren, ausgelegt für die Kopplung mit Elektromotoren oder Erdgasmotoren. Sie sind für Hochleistungskompressionsprojekte wie die Erfassung und Aufbereitung von Erdgas, Transport (Pipeline) und Speicherung, Prozess‑ und Industriegase sowie Kohlendioxidabscheidung geeignet. Verfügbar in 2-, 4- und 6-throw-Konfigurationen betragen die Nennleistungen ungefähr 2.400, 4.800 bzw. 7.200 BHP. Die robuste Konstruktion bietet hohe Leistungsdichte, minimierte Vibrationen und kompakte Bauform; Verbesserungen erleichtern Betrieb und Wartung für Betreiber/Eigentümer.

Produktmerkmale
Plattenventile, ausgelegt für moderne Betriebsdrehzahlen, verwenden standardmäßig nichtmetallische Dichtelemente. Ventile werden so ausgewählt, dass etablierte Kriterien für niedrige Ventilgeschwindigkeit erfüllt sind.

Schwerlast-Kurbelwellen
Die Kompressoren verfügen über geschmiedete, präzisionsbearbeitete Kurbelwellen aus Stahl mit integrierten Auswuchtgewichten, gefertigt von Ariel Corporation.

Redesign der Führungsauflagen
Robuste, gewinkelte "KB Style" Führungen mit Durchsteckverschraubung wurden neu gestaltet, um Festigkeit und Steifigkeit zu erhöhen.

Materialien

• Grau‑Guss‑Kurbelgehäuse: geschmiedete Stahlkurbelwelle, Grauguss‑Gleitführung, Bronze‑Schublager, Tri‑Metal Hauptlager
• Duktiles Guss‑Gleitstück: Kreuzkopfbolzen aus legiertem Stahl
• Geschmiedete Stahlpleuel: Bronzebuchse für Kreuzkopfbolzen, Tri‑Metal Pleuellager, Schrauben der Festigkeitsklasse 8

Innovative Zylinder
Ariel bietet vielseitige Zylinderausführungen, die über weite Druckbereiche zuverlässig arbeiten, indem Ventile eingesetzt werden, die Zuverlässigkeit und Leistung ausbalancieren. Zylinderoptionen nutzen für jeden Rahmen die vorhandene Leistung und Stangenbelastbarkeit vollständig aus und lassen sich in Hunderten von Konfigurationen kombinieren, um erforderliche Volumina und Drücke bereitzustellen. Die Ariel 7 Performance Software unterstützt Ingenieure beim Modellieren und Auslegen von Kompressorkonfigurationen sowie beim Duplizieren bestehender Anlagen oder Spezifizieren neuer Builds.

Technische Tabellen
2 Throw (KBC / KBD / KBF)
KBC | KBD | KBF
Nennleistung (BHP): 2,400 | 2,400 | 2,400
Hub (in): 7.0 | 6.0 | 5.0
Max. U/min: 1,000 | 1,200 | 1,400
Kolbengeschwindigkeit (FPM): 1,167 | 1,200 | 1,167
Stangendurchmesser (in): 2.5 | 2.5 | 2.5
Gesamte Stangenlast (lbs): 132,000 | 132,000 | 132,000
Zug (lbs): 66,000 | 66,000 | 66,000
Druck (lbs): 69,000 | 69,000 | 69,000
Durchschnittsgewicht (lbs): 16,300 | 16,300 | 16,300
Max. Länge (in): 64 | 64 | 64
Nominelle Breite (in): 185 | 185 | 185
Kurbelwellen‑Mitte (in): 21 | 21 | 21

4 Throw (KBC / KBD / KBF)
KBC | KBD | KBF
Nennleistung (BHP): 4,800 | 4,800 | 4,800
Hub (in): 7.0 | 6.0 | 5.0
Max. U/min: 1,000 | 1,200 | 1,400
Kolbengeschwindigkeit (FPM): 1,167 | 1,200 | 1,167
Stangendurchmesser (in): 2.5 | 2.5 | 2.5
Gesamte Stangenlast (lbs): 132,000 | 132,000 | 132,000
Zug (lbs): 66,000 | 66,000 | 66,000
Druck (lbs): 69,000 | 69,000 | 69,000
Durchschnittsgewicht (lbs): 33,600 | 33,600 | 33,600
Max. Länge (in): 115 | 115 | 115
Nominelle Breite (in): 185 | 185 | 185
Kurbelwellen‑Mitte (in): 21 | 21 | 21

6 Throw (KBC / KBD / KBF)
KBC | KBD | KBF
Nennleistung (BHP): 7,200 | 7,200 | 7,200
Hub (in): 7.0 | 6.0 | 5.0
Max. U/min: 1,000 | 1,200 | 1,400
Kolbengeschwindigkeit (FPM): 1,167 | 1,200 | 1,167
Stangendurchmesser (in): 2.5 | 2.5 | 2.5
Gesamte Stangenlast (lbs): 132,000 | 132,000 | 132,000
Zug (lbs): 66,000 | 66,000 | 66,000
Druck (lbs): 69,000 | 69,000 | 69,000
Durchschnittsgewicht (lbs): 50,050 | 50,050 | 50,050
Max. Länge (in): 158 | 158 | 158
Nominelle Breite (in): 185 | 185 | 185
Kurbelwellen‑Mitte (in): 21 | 21 | 21

Merkmale / Technische Spezifikationen

• Serie: KBC / KBD / KBF
• Einsatzbereich: mittelgeschwindigkeits Kolbenkompressoren für Elektromotor oder Verbrennungsmotor
• Auslegungsleistung (je nach throw): 2.400 BHP (2-throw), 4.800 BHP (4-throw), 7.200 BHP (6-throw)
• Hub: KBC 7.0" / KBD 6.0" / KBF 5.0"
• Max. Drehzahl: KBC 1000 rpm / KBD 1200 rpm / KBF 1400 rpm
• Stangendurchmesser: 2.5 in
• Gesamte Stangenlast: 132,000 lbs; Zug: 66,000 lbs; Druck: 69,000 lbs
• Durchschnittsgewicht (je nach Konfiguration): ca. 16,300 / 33,600 / 50,050 lbs
• Abmessungen (typ.): max. Länge 64 / 115 / 158 in; nominelle Breite 185 in; Kurbelwellen‑Mitte 21 in
• Materialien: Grauguss‑Gehäuse; duktiles Guss‑Kreuzstück; geschmiedete Stahlpleuel; Bronze‑Lager; Tri‑Metal Lager; Schrauben Festigkeitsklasse 8
