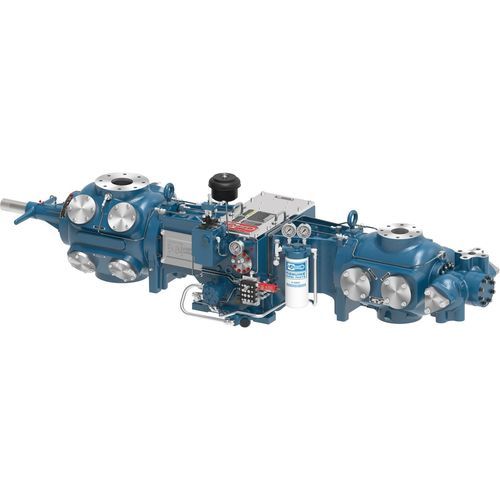

Gaskompressoraggregat JGM

Kolbenmehrstufig

Übersicht
Die Ariel JGM- und JGP-Modelle sind kompakte Kolben-Gasverdichter für Gasaufbereitung, Gaslift und CNG-Anwendungen. Sie sind dafür ausgelegt, sich mit einer breiten Palette hochdrehender Motoren zu koppeln und Wellenleistungen bis zu 170 BHP aufzunehmen. Mit bis zu 4 Verdichtungsstufen und einer umfangreichen Zylinderbibliothek bieten JGM und JGP vielfältige Konfigurationsmöglichkeiten bei geringem Platzbedarf.

Anwendungen

• Gasaufbereitung / Gas gathering
• Gaslift
• CNG-Betankung und Kompressionsaufgaben an kleinen Leitungen

Produktmerkmale

• Kompatibel mit einer breiten Palette hochdrehender Motoren
• Unterstützung von bis zu 4 Verdichtungsstufen über eine umfangreiche Zylinderbibliothek
• Vielseitige Zylinderkonfigurationen zur Anpassung von Volumenstrom und Druck
• Entladeoptionen: manuelle Kopfende-Variabler-Volumen-Spielräume (VVCP) bei den meisten Zylindern; begrenzt verfügbare pneumatische Saugsitz-Entlader
• Hocheffiziente, nicht umgehbare Spin-on-Ölfilter (5 Mikron nominal, 17 Mikron absolut)

Materialien

• Grauguss-Kurbelgehäuse: geschmiedete Kurbelwelle aus Stahl, Grauguss-Kreuzkopfführung, trimetallisches Hauptlager
• Grauguss-Kreuzkopf: Kreuzkopfbolzen aus legiertem Stahl
• Duktiles Pleuel: Buchse aus Bronze für Kreuzkopfbolzen, trimetallisches Pleuellager, Schrauben Festigkeitsklasse 8

1 Throw (Tabelle)
JGM vs JGP — Nennleistung: 85 / 85; Hub (in): 3.5 / 3.0; Max RPM: 1,500 / 1,800; Kolbengeschwindigkeit (ft/min): 875 / 900; Stangendurchmesser (in): 1.125 / 1.125; Gesamte Stangenlast (lbs): 12,000 / 12,000; Zug (lbs): 6,000 / 6,000; Druck (lbs): 7,000 / 7,000; Durchschnittsgewicht (lbs): 1,400 / 1,400; Max Länge (in): 37 / 37; Nennbreite (in): 62 / 62; Kurbelwellenmittelachse (in): 9.25 / 9.25

2 Throw (Tabelle)
JGM vs JGP — Nennleistung: 170 / 170; Hub (in): 3.5 / 3.0; Max RPM: 1,500 / 1,800; Kolbengeschwindigkeit (ft/min): 875 / 900; Stangendurchmesser (in): 1.125 / 1.125; Gesamte Stangenlast (lbs): 12,000 / 12,000; Zug (lbs): 6,000 / 6,000; Druck (lbs): 7,000 / 7,000; Durchschnittsgewicht (lbs): 2,200 / 2,200; Max Länge (in): 34 / 34; Nennbreite (in): 83 / 83; Kurbelwellenmittelachse (in): 9.25 / 9.25

Hinweise
Bis zu 4 Verdichtungsstufen werden durch Ariels Zylinderangebot unterstützt. Die Ariel 7 Performance Software wird zur Modellierung und Auslegung von Kompressorkonfigurationen genutzt, um spezifische Anwendungen abzubilden, historische Designs nachzubilden oder neue Ausführungen zu konfigurieren.

Technische Daten

• Brand: Ariel
• Model / Series: JGM / JGP
• Maximale Nennleistung: bis zu 170 BHP
• Verdichtungsstufen: bis zu 4 Stufen
• Typische Anwendungen: Gasaufbereitung, Gaslift, CNG
• Huboptionen: 3.5 in (JGM) und 3.0 in (JGP)
• Max RPM: JGM 1,500 rpm; JGP 1,800 rpm
• Kolbengeschwindigkeit (ft/min): JGM 875; JGP 900
• Stangendurchmesser: 1.125 in
• Gesamte Stangenlastgrenze: 12,000 lbs
• Zug: 6,000 lbs; Druck: 7,000 lbs
• Durchschnittsgewicht (je nach Konfiguration): 1,400–2,200 lbs
• Max Länge und Nennbreite variieren je nach Throw-Konfiguration (siehe Tabellen oben)
• Kurbelwellenmittelachse: 9.25 in
• Schmierung/Filter: nicht umgehbarer Spin-on-Ölfilter, 5 Mikron nominal, 17 Mikron absolut
• Zylinder und Ventile: vielseitige Zylinderdesigns kombinierbar, um benötigten Volumenstrom und Druck zu erreichen
