Alternativfunktions-Kompressor JGR

KolbenErdgaselektrisch

Produktübersicht

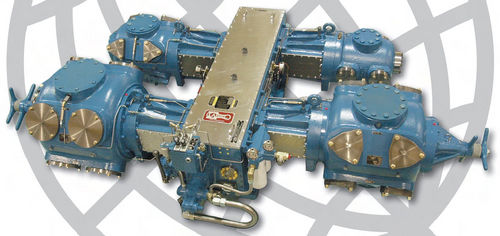

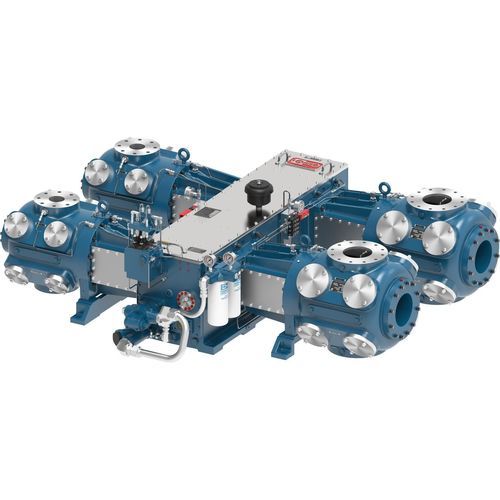

Der Ariel JGR ist ein mittelgroßer trennbarer Hubkolbenkompressor, ausgelegt für die Feldgasgewinnung an Bohrungen mittlerer Förderleistung. Er lässt sich leicht mit Elektromotoren und Erdgasmotoren koppeln und ist in Ausführungen bis 860 BHP erhältlich. Der JGR wird häufig für konventionelle Sammelstellen und als Hauptkompressor in verteilten Sammelsystemen eingesetzt.

Technische Daten — 2-throw
Modell: JGR
Nennleistung: 430 BHP
Hub: 4,25 in
Max. RPM: 1.200
Kolbengeschwindigkeit: 850 (wie angegeben)
Stangendurchmesser: 1,5 in
Gesamtstangenlast: 32.000 lbs
Zuglast: 16.000 lbs
Drucklast: 20.000 lbs
Durchschnittsgewicht: 4.800 lbs
Max. Länge: 41 in
Nennbreite: 104 in
Kurbelwellen-Mittellinie: 12 in

Technische Daten — 4-throw
Modell: JGR
Nennleistung: 860 BHP
Hub: 4,25 in
Max. RPM: 1.200
Kolbengeschwindigkeit: 850 (wie angegeben)
Stangendurchmesser: 1,5 in
Gesamtstangenlast: 32.000 lbs
Zuglast: 16.000 lbs
Drucklast: 20.000 lbs
Durchschnittsgewicht: 9.600 lbs
Max. Länge: 78 in
Nennbreite: 104 in
Kurbelwellen-Mittellinie: 12 in

Produktmerkmale
Volldruck-Schmierung
Eine rahmengetriebene Schmierölpumpe liefert gekühltes Öl durch einen Durchflussölfilter an alle beweglichen Bauteile des Rahmens. Ein Verteilerblock-System dosiert Öl an Zylinderbohrungen und Stangendichtungen.

Schwerlast-Kurbelwellen
Die Kurbelwellen sind aus geschmiedetem Stahl, präzise bearbeitet und mit integrierten Auswuchtgewichten versehen, gefertigt von Ariel Corporation für das JGR-Rahmen.

Hochfeste Verschraubung
Grade-8-Schrauben an belasteten Verbindungen und ermüdungsresistente Schrauben an Ventildeckeln sorgen für sichere Befestigung über den gesamten Rahmen.

Innovative Zylinder
Ariel-Zylinder sind für breite Druckbereiche einsetzbar, indem Ventile Zuverlässigkeit und Leistung ausbalancieren. Für jede Rahmenbaugröße ermöglichen Zylinderoptionen die vollständige Nutzung der verfügbaren Leistung und Stangenlast. Zylinder können in vielen Konfigurationen kombiniert werden; die Ariel-7-Software wird für Modellierung und Auslegungsarbeiten verwendet.

Materialien

• Grauguss-Gehäuse: geschmiedete Stahl-Kurbelwelle, Grauguss-Kreuzkopfführung, Trimeta-Hauptlager
• Gussstahl-Kreuzkopf: Kreuzkopfbolzen aus legiertem Stahl

• Geschmiedete Stahlpleuelstange: Buchse für Kreuzkopfbolzen aus Bronze, trimetallisches Pleuellager, Spannschrauben Grade 8

Zusätzliche Abbildungen und Montageansichten
Explosionsdarstellungen und Montageansichten des kleinen Rahmens und der Komponenten veranschaulichen die Konstruktion von Rahmen, Kreuzkopf und Pleuelstange.

Technische Spezifikationen

• Produkt: Ariel JGR (mittelgroßer trennbarer Hubkolbenkompressor)
• Anwendungen: Feldgasgewinnung an Bohrungen mittlerer Förderleistung; kompatibel mit Elektromotoren und Erdgasmotoren
• Verfügbare Konfigurationen: bis zu 860 BHP
• 2-throw — Nennleistung: 430 BHP; Hub: 4,25 in; Max. RPM: 1.200; Kolbengeschwindigkeit: 850; Stangendurchmesser: 1,5 in; Gesamtstangenlast: 32.000 lbs; Zuglast: 16.000 lbs; Drucklast: 20.000 lbs; Durchschnittsgewicht: 4.800 lbs; Max. Länge: 41 in; Nennbreite: 104 in; Kurbelwellen-Mittellinie: 12 in
• 4-throw — Nennleistung: 860 BHP; Hub: 4,25 in; Max. RPM: 1.200; Kolbengeschwindigkeit: 850; Stangendurchmesser: 1,5 in; Gesamtstangenlast: 32.000 lbs; Zuglast: 16.000 lbs; Drucklast: 20.000 lbs; Durchschnittsgewicht: 9.600 lbs; Max. Länge: 78 in; Nennbreite: 104 in; Kurbelwellen-Mittellinie: 12 in
