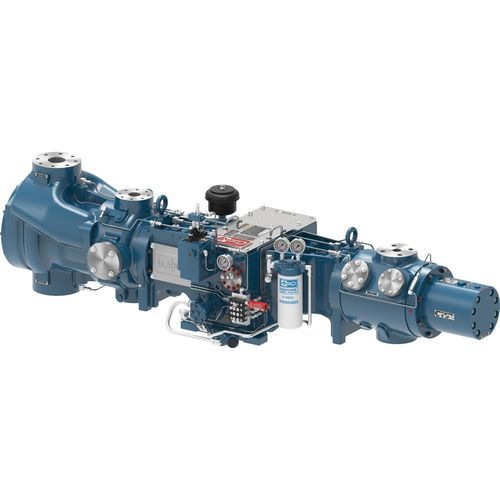

Gaskompressoraggregat JGQ

KolbenHochdruckeinstufig

Übersicht
Die separablen Kolbenkompressoren Ariel JGN und JGQ sind für Anwendungen im Feldgasbereich und für CNG-Fahrzeugbetankung ausgelegt. Zur Kopplung an hochdrehende Motoren konzipiert, können diese Bauarten mit Hochdruckzylindern sowie konfigurierbaren Ventil-/Entlastungsoptionen ausgestattet werden, um wechselnden Feldbedingungen gerecht zu werden.

Anwendungen & Flotteneinsatz
Geeignet für Gaslift, Kleinleitungs-Feldgasbetrieb und CNG-Betankungsstationen. Betreiber und Vermietflotten nutzen JGN und JGQ häufig für ein- und mehrstufige (inkl. dreistufiger) Verdichterzüge in der Rahmenklasse 250–280 BHP.

Produkteigenschaften

• Präzisionslager: Haupt- und Pleuellager sind präzisionsbearbeitet und aus Trimetall gefertigt, um konstante Ausrichtung und Standzeit zu gewährleisten.
• Vielseitige Entlastungseinrichtungen: Manuelle, zylinderkopfseitige VVCP (variable volume clearance pockets) an den meisten Zylindern; pneumatische Saugventilentlaster für ausgewählte Anwendungen verfügbar.
• Effiziente Ventile: Plattenventile für moderne Drehzahlen mit nichtmetallischen Dichtelementen als Standard; Ventilwahl entspricht etablierten Kriterien für niedrige Ventilgeschwindigkeit.
• Modulare Zylinder: Zylinderkonstruktionen arbeiten zuverlässig über weite Druckbereiche und können in vielen Konfigurationen kombiniert werden, um erforderliche Volumina und Drücke zu liefern. Zur Auslegung wird die Ariel 7 Performance Software genutzt.

Materialien

• Grauguss-Kurbelgehäuse: Geschmiedete Kurbelwelle, Grauguss-Kreuzkopfführung, Trimetall-Hauptlager.
• Gusseiserner Kreuzkopf (duktil): Kreuzkopfbolzen aus legiertem Stahl.
• Geschmiedete Pleuelstange: Buchse des Kreuzkopfbolzens aus Bronze, Trimetall-Pleuellager, Schrauben der Festigkeitsklasse 8.

Leistung & Abmessungen — 1 Throw
JGN / JGQ
Bemessungsleistung: 126 / 140 HP (94 / 104 kW)
Hub: 3,5 in / 89 mm — 3,0 in / 76 mm
Max. U/min: 1.500 / 1.800 RPM
Kolbengeschwindigkeit: 875 / 900 ft/min (~4,5 / 4,6 m/s)
Stangendurchmesser: 1,125 in (29 mm)
Gesamtstangenlast: 18.000 / 20.000 lbs (≈80 / 89 kN)
Zug / Druck: 9.000 / 10.000 lbs — 10.000 / 11.000 lbs (≈40 / 44 kN — 44 / 49 kN)
Durchschnittsgewicht: 1.400 lbs (≈635 kg)
Max. Länge: 37 in (≈940 mm)
Nennbreite: 62 in (≈1.575 mm)
Kurbelwellenachse: 9,25 in (≈235 mm)

Leistung & Abmessungen — 2 Throw
JGN / JGQ
Bemessungsleistung: 252 / 280 HP (188 / 209 kW)
Hub: 3,5 in / 89 mm — 3,0 in / 76 mm
Max. U/min: 1.500 / 1.800 RPM
Kolbengeschwindigkeit: 875 / 900 ft/min (~4,5 / 4,6 m/s)
Stangendurchmesser: 1,125 in (29 mm)
Gesamtstangenlast: 18.000 / 20.000 lbs (≈80 / 89 kN)
Zug / Druck: 9.000 / 10.000 lbs — 10.000 / 11.000 lbs (≈40 / 44 kN — 44 / 49 kN)
Durchschnittsgewicht: 2.200 lbs (≈998 kg)
Max. Länge: 34 in (≈864 mm)
Nennbreite: 83 in (≈2.108 mm)
Kurbelwellenachse: 9,25 in (≈235 mm)

Zusätzliche Hinweise
Ausgelegt für Small-line-Feldgas und CNG-Betankung; unterstützt mehrere Ventil- und Entladeoptionen, um sich an Veränderungen in der Gaszusammensetzung und an Feldbedingungen anzupassen. Für spezifische Zylinder- und Ventilkombinationen Ariel-Performance-Software und Herstellerangaben konsultieren.

Technische Spezifikationen

• Modelle: Ariel JGN und JGQ (verfügbar in 1-Throw- und 2-Throw-Konfigurationen)
• Anwendungen: Gaslift, Feldgasbetrieb, CNG-Betankungsstationen
• Konfigurationen: ein- und mehrstufig (möglich: dreistufige Konfiguration)
• Optionen: Hochdruckzylinder, manuelle VVCP, pneumatische Entlader, verschiedene Ventilmaterialien und -konfigurationen
• Siehe Leistung & Abmessungen für detaillierte Werte
